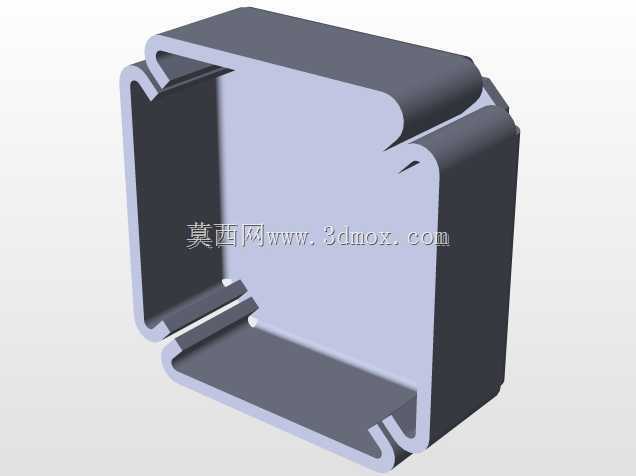

卡扣式钣金包边防护构件结构设计

　　这款卡扣式包边构件在日常设备防护、型材封边场景中应用十分广泛，常见于自动化设备机架的边角封边、钣金柜体的边缘防护、输送线侧边的型材端面包覆，也可用于小型工装台架的边角防撞处理，能有效避免尖锐型材边缘划伤操作人员，同时对型材切割断面起到封闭防护作用，减少粉尘、水汽进入型材内腔造成的锈蚀或积尘问题。从结构设计逻辑来看，构件整体采用U型包覆式结构，主体型腔与待包边的型材断面尺寸匹配，内侧预留的间隙刚好适配常规厚度的钣金或铝型材壁厚，安装时无需额外紧固件，依靠两侧的弹性卡扣结构即可实现快速卡装，卡扣位置做了圆弧过渡处理，既保证卡入时的导向顺滑，又能在卡装到位后形成足够的抱紧力，避免构件在设备运行振动过程中出现松脱移位。

　　构件的外露边角全部做了大圆弧倒角处理，没有尖锐的棱边，在人员频繁接触的设备区域使用时，能大幅降低磕碰造成的伤害风险，卡扣的弯折位置做了应力释放的圆弧过渡，避免反复拆装时出现钣金断裂的问题，整体壁厚均匀，适配常规的钣金冲压折弯加工工艺，量产时可通过连续模一次冲压成型，加工效率高，尺寸一致性好。在安装边界方面，构件的型腔深度根据常规型材的包边需求设计，卡装后不会突出型材表面过多，不会影响设备周边其他部件的安装布局，两侧卡扣的张开量在合理弹性范围内，适配同规格下存在小幅公差的型材尺寸，安装时无需额外涂胶或焊接，徒手即可完成装配，后期维护拆卸也十分方便，不会对型材表面造成损伤。不同于常规的胶粘式包边或者螺丝固定的端盖，

　　这款卡扣式构件在反复拆装的场景下优势明显，比如设备需要频繁调整型材架结构、或者定期清理型材内腔积尘时，可快速拆下构件，操作完成后重新卡装即可，不会出现胶粘残留或者螺丝孔滑牙的问题。构件的外侧平面可根据使用需求粘贴标识标签，或者做喷塑、阳极氧化等表面处理，适配不同设备的外观配色需求，在一些有防静电要求的设备场景中，也可选用防静电材质加工，满足电子生产车间的设备使用要求。从实际使用反馈来看，这类卡扣式包边构件在轻型自动化设备、小型工作台架、仓储货架的边角防护中替换率很高，相比传统的塑料端盖，钣金材质的构件抗冲击性能更好，在设备搬运、物料磕碰场景下不易碎裂，使用寿命更长，而且卡扣结构的抱紧力受温度影响小，

　　在高低温环境下都能保持稳定的固定效果，不会像塑料件一样在低温下变脆开裂、高温下软化松脱。设计时特意将卡扣的受力点设置在构件的折弯加强位置，长期卡装状态下不会出现塑性变形，保证多次拆装后的抱紧力依然满足使用要求，构件的整体外形没有多余的凸起结构，安装后与型材表面贴合平整，不会勾挂操作人员的衣物或者设备上的管线，在走线密集的设备机架位置使用时，能避免管线被尖锐边角割破的风险。
