带定位卡槽的长条状拼接式五金结构件

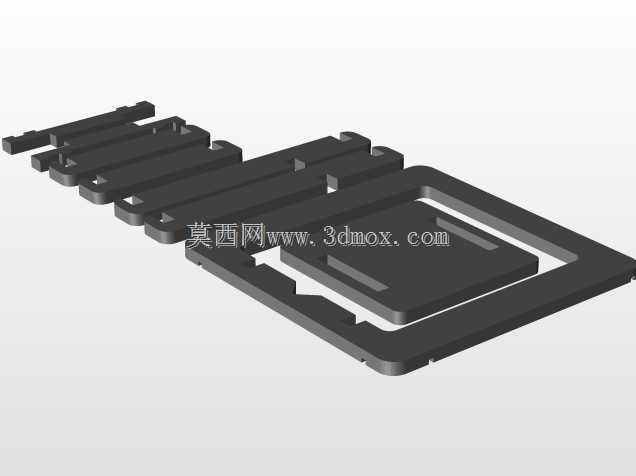

　　这类带定位卡槽的长条状拼接式五金结构件，常应用在工业设备的内部走线排布、小型模组的层板支撑、电控柜内的元器件分隔固定场景中，实际使用时可根据排布需求多件拼接组合，灵活适配不同长度的安装空间，无需额外定制整根长尺寸型材，能有效降低小批量设备改造的物料成本。从结构设计来看，构件主体采用一体化冲压或铣削成型，整体为扁平长条构型，一侧设置连续的等距卡槽结构，卡槽的槽宽与槽深经过公差匹配，可与对应厚度的板材侧边实现卡接配合，卡接后无需额外紧固件即可实现初步定位，配合少量螺丝锁紧就能达到足够的连接强度，适合快速装配的生产线场景。构件端部设置有阶梯式的拼接止口，相邻两件拼接时止口可互相嵌合，避免拼接处出现上下错位或者横向偏移，

　　保证拼接后的整体平面度满足安装要求，止口位置预留有沉头安装孔，拼接完成后可通过沉头螺丝将拼接段整体固定在安装基面上，螺丝头部沉入构件表面不会凸起，不会干涉后续在构件上安装的其他零部件。构件上的多组长条镂空槽，一方面是为了减轻构件自身重量，降低安装后的整体负载，另一方面这些镂空槽可作为走线通道或者散热通道，当构件用于电控柜内的元器件分隔时，线缆可直接穿过镂空槽排布，无需额外设置走线架，同时镂空结构能提升构件的散热效率，避免元器件工作产生的热量在分隔区域积聚。设计这类构件时，首先要明确安装基面的平面度公差要求，构件的底面平面度需要控制在0.1mm每百米范围内，保证安装后与基面完全贴合，不会出现翘曲导致的卡接松动；

　　卡槽的位置度公差需要控制在±0.05mm，确保与配套板材卡接时不会出现过紧无法装配或者过松松脱的问题；拼接止口的配合公差选用H7/h6的间隙配合，既保证拼接时可以顺利对位，又不会出现过大的拼接缝隙。安装边界方面，构件的整体厚度根据承载需求分为不同规格，常规轻载场景下厚度为2mm，单段长度为100mm，拼接后的总长度可根据实际需求自由组合，构件宽度为35mm，安装时距离两侧相邻元器件的最小安全距离需要保留10mm，避免装配时工具操作空间不足，同时预留足够的散热间隙；构件上的安装孔中心距端部距离为10mm，相邻安装孔的中心距为80mm，安装时可根据基面的螺孔位置选择对应的安装孔固定，无需额外在基面上打孔，适配现有标准安装基面的孔位排布。

　　这类构件在实际使用中，相比传统的整根铝型材支撑件，拼接灵活性更高，在空间受限的小型设备内部，可根据内部空间的弯折需求裁剪对应长度的构件进行拼接，无需使用专用的型材切割工具，现场装配时仅需螺丝刀即可完成全部安装操作，大幅提升现场装配的效率；同时构件表面做了发黑防锈处理，在潮湿的工业环境下也能保证较长的使用寿命，不会轻易出现锈蚀导致的结构强度下降或者卡接失效问题。在结构强度校核方面，这类构件单段在中部承受5kg的垂直载荷时，最大形变量不超过0.2mm，完全满足小型元器件支撑、走线排布的承载需求，不会因为长期承载出现弯曲变形导致的安装错位；卡槽的卡接拔出力设计为15N，既可以保证日常使用中板材不会从卡槽中意外脱出，又可以在需要调整排布时直接手动拔出板材进行调整，无需拆卸螺丝，方便后期设备维护时的布局调整。
