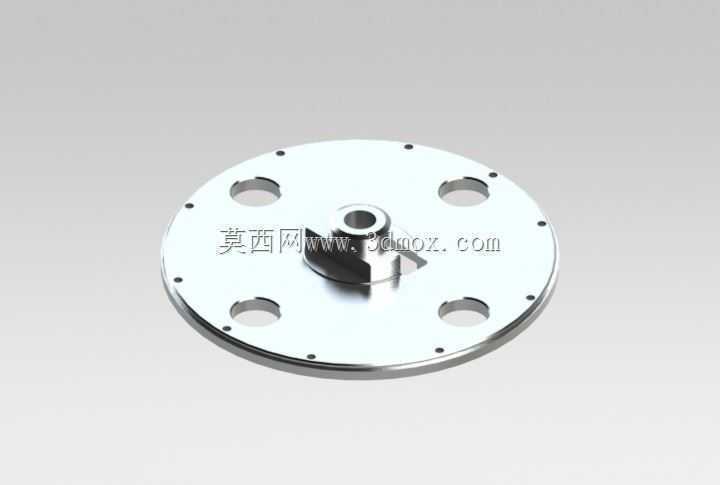

这类带轮缘结构的法兰盘,常出现在中小功率传动设备的动力输出端与负载端的衔接位置,比如小型输送设备的主轴连接、农用机械的动力转接、通用减速机的输出端配套,核心作用是实现轴系部件与外接轮体、端盖的刚性连接,同时依托轮缘的凸起结构完成轴向定位,避免连接部件在运转过程中出现径向窜动。从结构设计逻辑来看,主体采用圆盘式构型是为了在有限的安装空间内获得更大的连接接触面,降低单位面积的压应力,适配中低速、中等载荷的传动工况。盘面均匀分布的四个大尺寸通孔,是为了穿装连接螺栓,孔位的分度圆直径经过匹配计算,既保证螺栓连接的预紧力均匀分布在整个连接面,又避开了中心轴孔的应力集中区域,防止长期受交变载荷时盘面出现裂纹。
中心位置的凸台结构是整个零件的定位核心,凸台的内孔与传动轴采用过渡配合,装配时可快速完成径向定位,不需要额外找正,凸台的高度刚好匹配外接轮体的轮毂深度,装配后轮缘端面与轮毂端面完全贴合,能传递更大的扭矩,避免键连接单独受力出现滚键问题。盘面外缘均匀排布的小尺寸螺纹孔,是用来固定端盖或者防尘罩的,这类孔的深度控制在盘面厚度的三分之二,既保证螺纹连接的啮合长度足够,又不会钻通盘面导致密封失效。轮缘部分的外径比主体盘面略大,形成的台阶面可以作为外接旋转件的轴向定位面,安装时旋转件套在凸台上,端面顶在轮缘台阶处,不需要额外加装轴套定位,减少了装配环节的零件数量。从安装边界来看,
这类零件的轴向安装空间只需要预留出凸台高度加上外接连接件的轮毂厚度即可,径向空间需要覆盖轮缘外径加上螺栓拆装的扳手空间,通常在轮缘外径基础上单边预留20mm以上的操作空间就能满足日常拆装维护需求。设计时盘面的厚度经过刚度校核,在额定扭矩载荷下盘面的最大变形量控制在0.02mm以内,保证连接面不会因为变形出现密封失效或者连接松动。零件的所有锐边都做了倒钝处理,避免装配时划伤操作人员,也减少应力集中点。中心凸台与盘面的衔接位置做了圆角过渡,圆角半径根据盘面厚度匹配,避免转角处出现应力集中,在交变载荷下产生疲劳裂纹。这类结构的零件在实际使用中,通常搭配平键实现周向固定,螺栓采用8.8级高强度螺栓,按照对角顺序拧紧,保证预紧力一致,
运转过程中不需要频繁维护,只需要在定期检修时检查螺栓的预紧力即可。在三维建模过程中,这类零件需要重点关注孔位的分度精度,通常采用圆周阵列的方式完成孔位绘制,保证每个孔的位置度误差控制在0.1mm以内,避免装配时出现螺栓无法穿装的问题。凸台与盘面的同轴度是建模时需要重点保证的形位公差,通常控制在0.05mm以内,避免装配后出现偏心,导致运转时产生振动。轮缘的台阶面与中心孔轴线的垂直度也需要严格控制,否则会导致外接连接件安装后出现偏斜,运转时产生端面跳动,影响整个传动系统的稳定性。
