盘式离合器机械部件三维结构设计

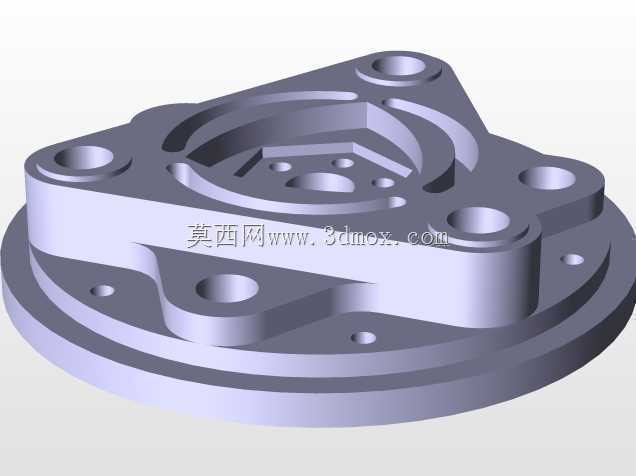

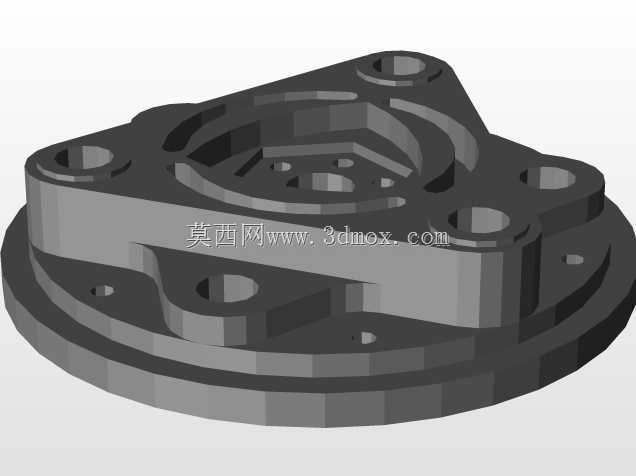

　　在各类需要频繁启停、切换动力传输路径的传动系统中，离合器是核心的动力控制部件，这款盘式离合器结构，主要面向中小扭矩的动力传输场景，常见于小型工程机械、农用动力设备、轻工传动生产线的动力端，负责在原动机持续运转的状态下，实现从动端的平稳接合与彻底分离，避免动力切换过程中产生的冲击打齿、负载骤增损伤原动机的问题。从结构设计逻辑来看，这款离合器采用盘式布局，主体为多层同轴嵌套的盘体结构，安装基准面设置在底部的环形法兰端面上，法兰面周向均匀分布多个安装通孔，孔位的节圆尺寸经过匹配常规输出轴端的安装边界设计，能够直接适配多数同规格的动力输出轴座，不需要额外制作转接法兰，减少现场安装的适配工作量。盘体上部的异形凸台结构，

　　是为了容纳内部的摩擦副压紧机构预留的空间，凸台上分布的多个沉孔，分别对应摩擦片定位、压紧弹簧安装、拨叉动作让位的功能，每个孔位的深度、同轴度都经过公差匹配，保证装配后内部摩擦片的滑动行程顺畅，不会出现卡滞、偏磨的问题。在功能特性上，这款离合器的接合过程依靠周向均匀布置的压紧元件提供正压力，通过摩擦面的静摩擦力传递扭矩，分离过程则依靠外部拨叉推动分离机构，抵消压紧元件的压力，让主动摩擦片和从动摩擦片之间产生均匀间隙，彻底切断动力传输，相比传统的牙嵌式离合器，这款盘式摩擦结构能够在高低转速差下实现平稳接合，不需要严格的转速同步操作，降低了操作人员的动作要求，也减少了接合瞬间的冲击载荷对整个传动链的损伤。设计过程中，针对摩擦片的散热需求，

　　盘体侧面预留了多个对流缺口，当离合器随轴转动时，外部空气能够通过缺口进入摩擦副间隙，带走接合过程中滑磨产生的热量，避免长时间半联动状态下摩擦片温度过高导致摩擦系数下降、磨损加剧的问题。从安装边界来看，这款离合器的轴向总尺寸控制紧凑，最大外径适配常规的传动箱内部安装空间，不会和周边的齿轮、轴套等零件产生运动干涉，输入端的轴孔采用标准的键槽连接结构，能够和标准直径的动力输出轴直接配合，键槽的位置公差满足传动件的配合要求，保证扭矩传递过程中不会出现滚键、轴孔偏磨的问题。在实际应用场景中，这类离合器既可以用在手动操控的小型动力设备上，通过杠杆机构连接操作手柄实现人工控制离合，也可以搭配气动、液压的执行元件，

　　实现自动化生产线中的动力远程通断控制，结构上没有复杂的异形曲面，所有的加工面都可以通过常规的车削、铣削、钻削工序完成，不需要特殊的定制刀具，加工成本可控，适合批量生产装配。设计时还考虑了后期维护的便利性，整个盘体采用分体式装配结构，拆下上部的紧固螺栓就可以直接更换内部磨损的摩擦片、压紧弹簧等易损件，不需要将整个离合器从轴端完全拆下，减少了设备维护的停机时间。周向分布的安装孔采用等角度均匀布置，安装时不需要对位找正特定角度，只要贴合安装基准面拧紧固定螺栓即可，降低了现场装配的操作难度。摩擦面的平面度公差经过严格控制，保证接合时整个摩擦面能够完全贴合，不会出现局部压力过大导致的异常磨损，延长摩擦片的使用寿命。分离行程的设计预留了足够的余量，即使摩擦片出现一定程度的磨损，也不需要频繁调整分离机构的间隙，保证长期使用过程中离合动作的可靠性。
