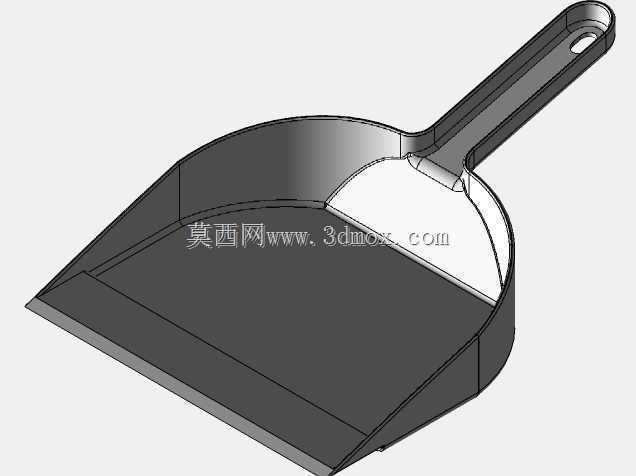

家用手持塑料簸箕结构设计三维模型

　　日常清洁场景里，手持簸箕是搭配扫帚完成地面碎屑、浮尘、零散杂物收集的核心工具，不管是家庭室内清扫、商铺日常保洁，还是办公区域的零散垃圾归集，都离不开这类轻便型手持清洁器具。这款簸箕的整体结构采用一体化注塑成型思路设计，主体分为铲斗与握持手柄两个核心功能段，没有额外的拼接装配结构，能有效降低量产时的模具复杂度，同时避免长期使用后拼接位出现开裂、藏污纳垢的问题。铲斗部分采用前低后高的敞口结构，前缘做了薄边收窄处理，实际使用时前缘能更好地贴合地面，减少扫帚推送垃圾时的漏扫缝隙，哪怕是细碎的灰尘、毛发类杂物，也能顺利滑入铲斗内部，不会被前缘挡在外部。铲斗的侧壁做了5度左右的外倾角度，一方面能扩大斗内的有效收纳容积，另一方面在倾倒垃圾时，

　　杂物能顺着倾斜的侧壁顺畅滑出，不会在斗内边角残留。铲斗与手柄的衔接位置做了圆弧过渡加厚处理，这个位置是日常握持施力的核心受力点，加厚的过渡结构能分散握持时的应力，避免长期按压手柄导致衔接位出现应力发白甚至断裂的问题。手柄采用符合人体工学的长条形弧面设计，握持段的截面做了微椭圆处理，贴合手掌的自然握持弧度，长时间握持清扫也不会出现硌手的问题，手柄末端做了挂孔设计，日常收纳时可以直接挂在墙面挂钩上，不占用地面储物空间，也能避免簸箕平放时斗内积灰。从结构设计的细节来看，铲斗的底部做了三条平行的加强筋，从铲斗前缘一直延伸到手柄衔接位，既可以提升整个铲斗的结构刚性，在铲取较重的杂物时不会出现斗身下凹变形的问题，

　　同时加强筋凸起的结构能减少铲斗底部与地面的接触面积，推移簸箕时的摩擦力更小，操作更顺滑。整个簸箕的外形边界控制在常规手持工具的合理尺寸范围内，整体长度适配成年人手臂自然握持的操作距离，铲斗的宽度适配常规家用扫帚的清扫幅宽，不会出现扫帚扫过的范围超过簸箕接料宽度的问题，实际使用时不需要刻意对准就能顺利承接垃圾。材质选型上适配常规PP塑料的注塑工艺参数，整体壁厚控制在均匀的2mm左右，拐角位置都做了R角过渡，避免注塑成型时出现缩水、缺胶的问题，同时均匀的壁厚也能提升产品的抗冲击性能，不小心磕碰时不容易出现碎裂。在实际功能设计上，铲斗的后段深度做了加高处理，收集完垃圾移动的过程中，哪怕是轻微的晃动，斗内的垃圾也不会从后侧洒落，

　　不需要刻意保持水平端持就能完成垃圾转移，降低了操作的难度。和传统的金属簸箕相比，这款塑料材质的簸箕重量更轻，整体重量控制在单手可轻松持握的范围内，哪怕是力气较小的使用者也能长时间操作，同时塑料材质不会出现生锈、掉漆的问题，接触水渍后也不会腐蚀，使用寿命更长。设计过程中也考虑了叠放收纳的需求，多个同型号簸箕可以通过铲斗的敞口结构互相嵌套，仓储和运输时能大幅减少占用的空间，降低物流和仓储的成本。手柄的长度设计也兼顾了站立操作的需求，使用者不需要过度弯腰就能完成垃圾收集操作，能减少长时间清扫时的腰部疲劳感，适配不同身高人群的使用习惯。铲斗前缘的薄边结构做了微圆弧处理，不会出现锋利的边缘，使用过程中不会刮花地板、瓷砖等地面材质，也不会划伤使用者的手部，使用安全性更高。整体结构没有多余的装饰性设计，所有的曲面和结构都服务于实际使用功能，没有冗余的结构件，既降低了生产的成本，也减少了容易损坏的薄弱点位，符合民用清洁工具耐用、易用的设计需求。
