车用除味喷雾罐外观结构三维设计

　　这款气雾罐结构的车用除味产品，核心应用场景覆盖汽车后市场的车内空气治理环节，同时也可延伸至家居小空间异味清除、皮具护理配套耗材包装等民用场景，在汽车美容门店、汽配零售渠道、日化用品流通端都有对应的适配需求。从实际用途来看，罐体作为承压容器，需要稳定存储调配好的除味配方液与抛射剂，配合按压式喷头结构，可实现按压即出雾的使用逻辑，喷出的雾化颗粒能均匀扩散在密闭空间内，附着在织物、内饰表面中和异味分子，区别于普通敞口香薰的被动散香，这种按压喷雾的形式能实现定向、即时的异味处理，用户可根据车内异味程度自主控制喷洒量，使用灵活度更高。

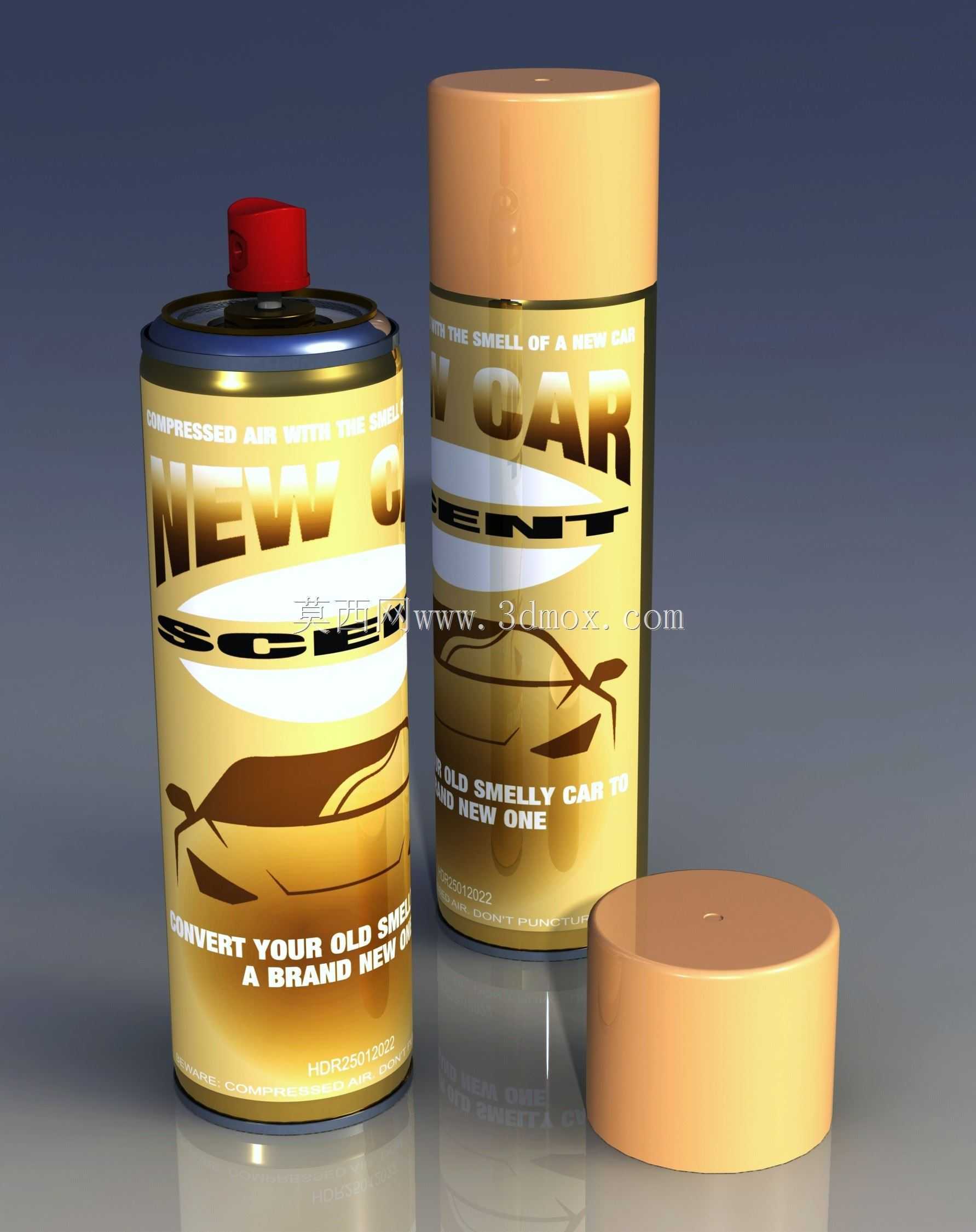

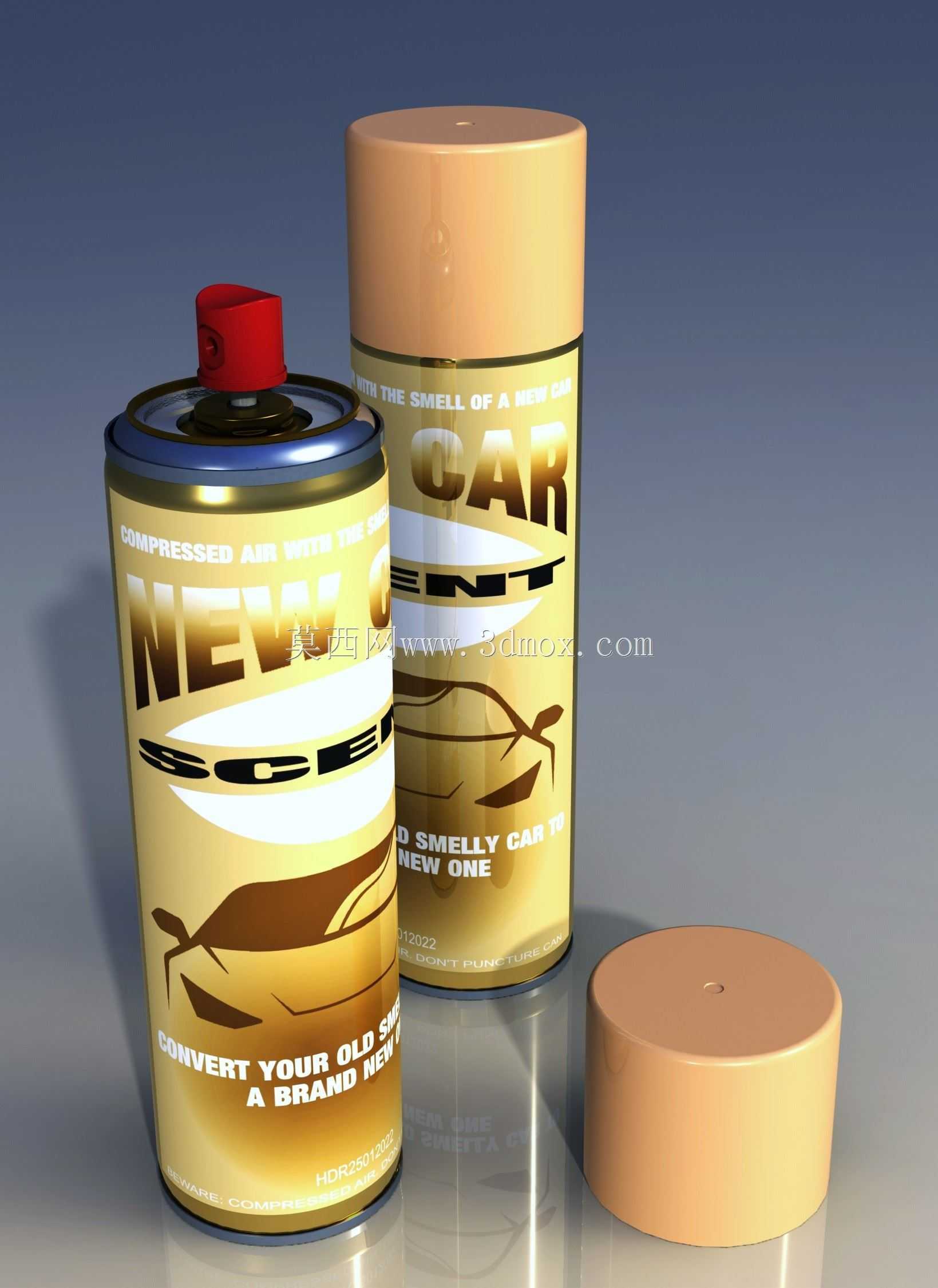

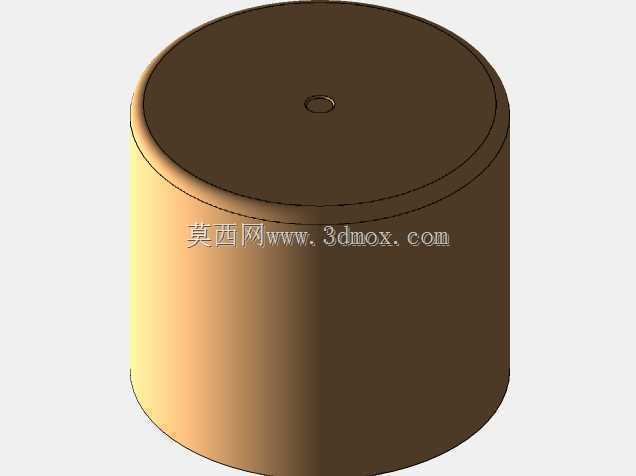

　　从产品功能特性维度拆解，罐体采用三片式马口铁气雾罐常规结构，罐身直筒段做了等直径设计，保证堆叠运输时的受力稳定性，罐底采用内凹式圆弧封底结构，这一结构是承压气雾罐的典型设计，能够在内部抛射剂产生的恒定内压下分散应力，避免罐底受内压向外鼓凸导致放置不稳，同时内凹结构也能在罐体意外跌落时预留一定的变形缓冲空间，降低焊缝开裂漏液的风险。罐身的印刷区域预留了足够的品牌标识、产品说明展示位，图中展示的罐身图案直接关联汽车使用场景，用车辆图形强化产品的车用属性，让用户在选购时能快速识别产品用途。配套的塑料外盖采用过盈配合卡扣结构，盖合后能完全罩住顶部的喷头组件，一方面避免运输、存放过程中误触喷头导致内容物泄漏，另一方面也能减少喷头部位残留的液体干涸堵塞喷孔，外盖的外径与罐身直筒段保持一致，整体外观无突兀凸起，装箱时能最大化利用包装空间，降低物流运输的空间成本。

　　设计思路上，首先围绕气雾罐的承压安全要求做结构校核，罐身马口铁的壁厚选取匹配常规日化类气雾罐的承压等级，内部抛射剂采用压缩空气型配方时，常温下内压控制在0.3-0.5MPa区间，对应壁厚选取0.2mm左右的马口铁板材即可满足安全要求，若采用丙丁烷类抛射剂则需要适当提升壁厚至0.25mm，同时在卷边位置做三重卷封结构，保证罐身、罐底、罐顶的连接密封性。其次是使用体验的优化，喷头的按压行程设计为5mm左右，按压力度控制在15-20N，符合普通成年人单指按压的施力习惯，喷孔直径选取0.3mm，配合喷头内部的涡流通道结构，能让喷出的液体形成粒径30-50μm的雾化颗粒，既不会因为颗粒过大喷到内饰表面形成水渍，也不会因为颗粒过细长时间悬浮在空气中被用户吸入。

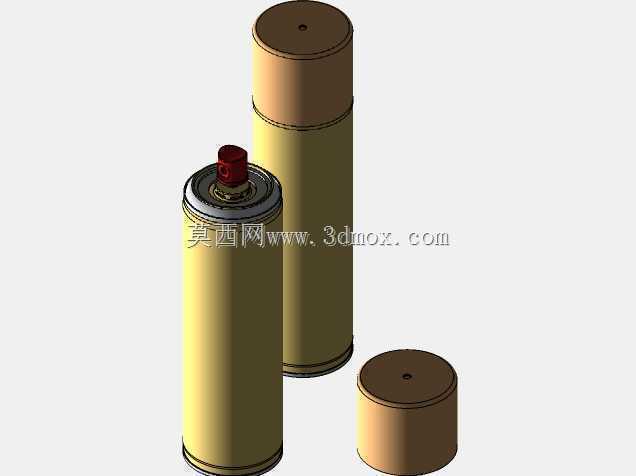

　　外形尺寸与安装边界方面，这款罐体的总高度控制在150mm左右，罐身直径65mm，属于手持便携类气雾罐的常规尺寸，用户单手握持时手指能完全环抱住罐身，按压喷头的动作不需要调整手部姿势，适配大多数车辆的门板储物格、扶手箱储物空间的尺寸边界，放置时不会因为尺寸过大出现卡滞。外盖的高度设计为20mm，盖合后顶部与喷头顶端预留3mm的间隙，避免外盖受压时直接挤压喷头造成漏液。在配套适配性上，这款罐体的罐顶开口采用标准1英寸气雾罐阀口尺寸，可通用市面上绝大多数的气雾阀、喷头组件，生产端不需要单独开模定制阀件，能有效降低供应链采购成本，同时也方便后续更换不同功能的喷头，比如更换长导管喷头就能实现空调出风口内部的定向喷洒，拓展产品的使用场景。

　　从结构细节来看，罐身的直筒段与罐顶、罐底的卷封位置做了圆弧过渡，没有尖锐的棱角，一方面避免生产、运输过程中卷边的锋利部位划伤操作人员或用户，另一方面圆弧过渡也能降低卷封位置的应力集中，提升罐体的抗疲劳强度，在长时间存放、温度交替变化的环境下，减少卷边位置因为热胀冷缩出现渗漏的概率。罐身表面的印刷采用UV固化工艺，图案附着力强，在车内高温暴晒的环境下也不会出现油墨脱落、发粘的问题，适配车辆使用时的复杂温度环境，夏季车内密闭空间温度可达60℃以上，罐体的结构强度与表面处理都能耐受这类极端存放条件，不会出现罐体变形、印刷脱落的情况。
