便携式相机外壳注塑成型模具结构设计

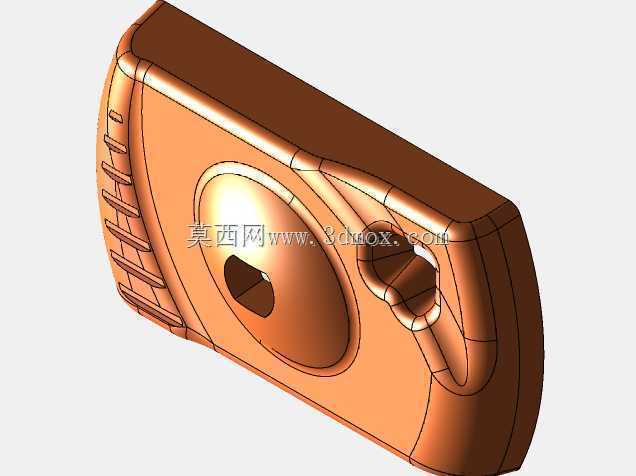

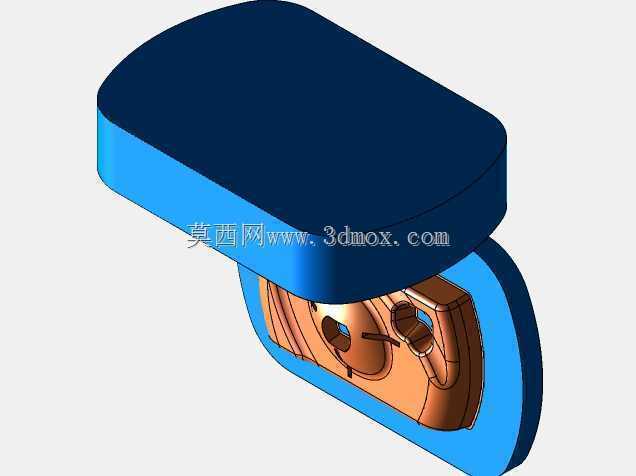

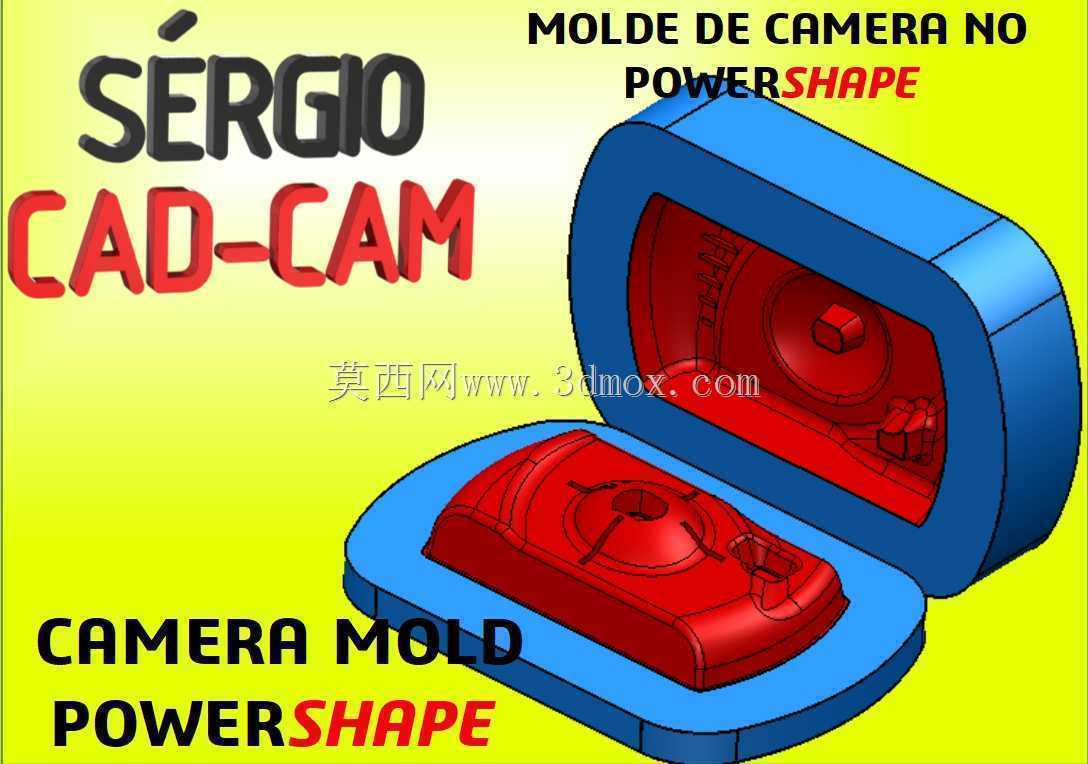

　　这套模具针对消费类数码产品中便携式小型相机的外壳塑件开发，核心应用场景是小型影像采集设备的外观结构件批量注塑生产，适配日常民用便携相机、外置电脑摄像头、车载辅助影像模组外壳这类对外观精度、装配贴合度有较高要求的塑件加工场景。从实际生产用途来看，这套模具采用上下对开的两板模基础结构，分型面沿着相机外壳的最大轮廓线设置，能够在开模阶段直接完成塑件与流道凝料的初步分离，减少后续人工修剪浇口的工序耗时。模具型腔部分直接复刻相机外壳的完整曲面造型，包含镜头安装位的环形凸台、按键避让的凹槽结构、壳体边缘的卡扣配合位，所有成型面的曲面过渡都做了顺滑处理，避免注塑过程中出现应力集中导致的塑件翘曲问题。设计阶段优先考虑了聚合物熔体的填充路径，

　　将浇口设置在塑件非外观面的侧端位置，采用侧浇口进胶方式，熔体进入型腔后可以沿着壳体的弧形曲面均匀扩散，避免在镜头安装位这类高精度结构区域出现熔接痕，同时也能减少外观面的浇口痕迹残留，降低后续抛光工序的工作量。模具的型芯部分对应相机外壳的内部装配结构，做了对应的镶件拆分设计，针对内部的螺丝柱、卡扣卡槽这些容易出现填充不足或者粘模的位置，单独设置了小型镶件，既方便加工过程中对细微结构的精度控制，也能在后续量产过程中快速更换磨损的局部结构，减少模具整体的维护成本。从安装边界来看，这套模架的整体尺寸适配常规120吨级卧式注塑机的安装规格，定位圈尺寸、浇口套的凸出长度都匹配对应机型的射嘴对接要求，模具的导柱导套设置在模架四个角位，

　　合模过程中可以实现精准导向，避免型腔型芯出现错位导致的塑件壁厚不均问题。冷却回路的设计沿着型腔和型芯的成型面均匀排布，回路距离成型面的距离保持均匀，确保注塑过程中型腔各区域温度一致，减少塑件因冷却不均产生的变形，保证相机外壳的外形尺寸精度满足后续和内部电子元器件、镜头组件的装配公差要求。针对相机外壳这类外观件的表面要求，型腔表面做了对应的抛光处理预留量，后续可以根据产品需求做晒纹或者高光抛光处理，不需要再对模具型腔进行大面积的二次加工。模具的顶出结构采用顶块与顶针组合的方式，在壳体边缘的刚性位置设置顶块，在内部螺丝柱位置设置圆顶针，顶出过程中受力均匀，避免顶出时在塑件表面留下明显顶痕，

　　同时也能防止薄壁壳体在顶出过程中出现变形开裂问题。排气槽开设在分型面的熔体填充末端位置，深度控制在聚合物熔体不溢边的合理范围内，可以快速排出型腔内的空气，避免塑件出现烧焦、缺胶这类成型缺陷。整套结构在设计时充分考虑了量产过程中的稳定性，所有滑动配合位置都做了对应的耐磨处理，减少长期开合模过程中的磨损量，延长模具的整体使用寿命，适配百万模次级别的批量生产需求，能够稳定产出符合装配要求的相机外壳塑件，满足消费数码产品供应链对塑件精度和生产效率的双重要求。
