长颈吹塑瓶成型模具结构设计方案

　　这套吹塑成型模具针对长径比偏大的长颈瓶类容器开发，核心服务于食品饮料、日化洗护领域的中空塑料容器量产环节，适配挤出吹塑工艺的常规生产节拍，可直接搭载在通用型吹塑机台完成批量生产。从实际生产场景出发，这类长颈瓶多用于盛装碳酸饮品、食用调味液、高端洗护原液，对瓶身壁厚均匀度、瓶口螺纹精度、合模缝错位量都有明确的公差要求，模具设计阶段就围绕这些量产痛点做了针对性结构优化。

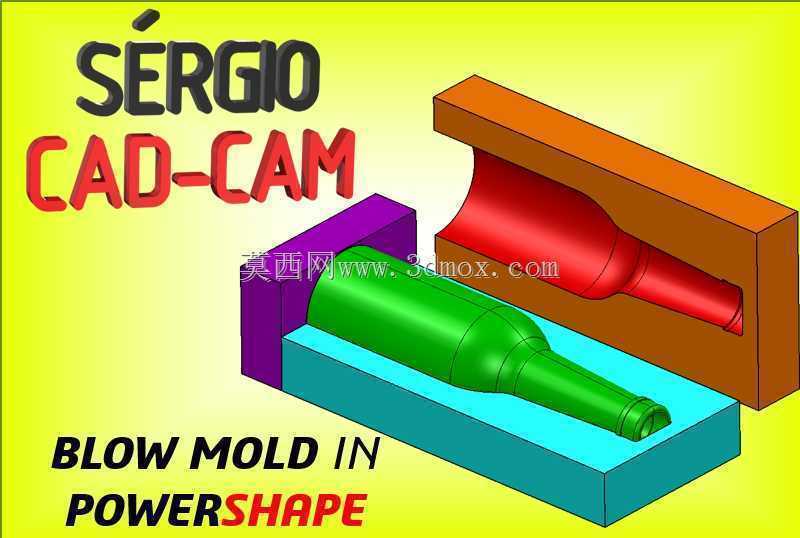

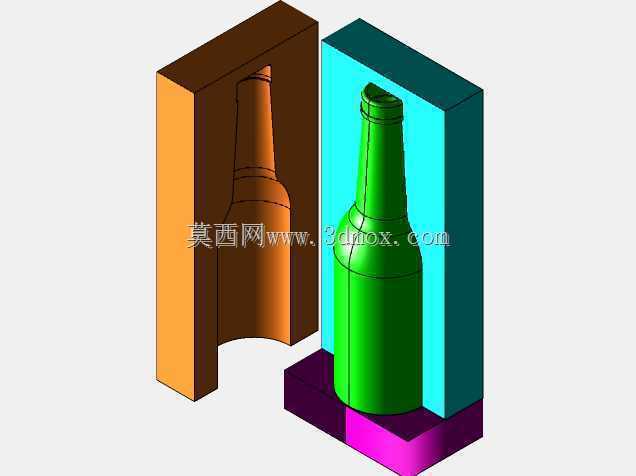

　　整套模具采用哈夫式对开结构，分为定模侧与动模侧两个半模，分型面沿着瓶身轴向最大轮廓线设置，避免合模后在瓶身外观面产生明显的飞边痕迹，减少后续修边工序的人工成本。型腔部分直接在模坯上铣削成型，表面做了抛光处理，粗糙度控制在Ra0.8以内，保证吹胀后瓶身外表面光滑无划痕，不需要额外做表面喷涂处理就能满足外观要求。考虑到长颈部分吹胀时型坯拉伸距离较长，型腔在瓶肩位置做了渐变的圆弧过渡，没有直角锐边结构，避免型坯吹胀过程中在转角处出现应力集中导致的壁厚偏薄甚至吹破问题。

　　模具的冷却回路采用随形排布设计，沿着瓶身轮廓走向在模腔背面钻设冷却水道，水道距离型腔表面的距离保持均匀，偏差控制在2mm以内，保证吹胀过程中整个瓶身的冷却速率一致，不会出现局部冷却过快导致的瓶身变形、收缩凹陷问题。瓶口位置单独设置了镶件结构，因为瓶口需要和瓶盖配合，螺纹尺寸精度要求高，镶件采用耐磨模具钢制作，经过淬火处理后硬度达到HRC52-56，长期生产过程中不会因为反复合模、插拔气针出现磨损，保证瓶口螺纹的尺寸稳定性，后续更换时也只需要拆卸更换瓶口镶件，不需要整套模具返修，降低维护成本。

　　模架部分采用标准模坯加工，导柱导套设置在模具四个角位，合模时的导向精度控制在0.02mm以内，避免两个半模合模错位导致瓶身出现错边缺陷。在瓶底位置设置了余料切除结构，吹胀完成后合模动作就能直接把瓶口、瓶底的多余料边切断，开模后只需要简单清理就能得到成品瓶，不需要额外的切边工序。设计阶段也充分考虑了安装边界，整套模具的外形尺寸适配市面上多数中小型吹塑机的安装模板尺寸，锁模孔位置按照通用机台的标准间距设置，不需要额外做转接板就能直接装夹，上下模的开模行程预留了足够的取件空间，瓶身长度方向的取件距离比瓶身总长长出120mm，保证机械手或者人工取件时不会碰到模腔表面。

　　从结构设计逻辑上，这套模具没有采用复杂的抽芯结构，因为瓶身是完全对称的回转体结构，哈夫对开的结构就能顺利完成脱模，简化结构的同时也降低了模具的制造成本，减少了生产过程中故障点。在瓶身的标签贴合位置，型腔表面做了细微的晒纹处理，增加瓶身表面的摩擦力，后续贴标签时不会出现标签滑移、翘边的问题。气针的进气位置设置在瓶口镶件中心，和吹塑机的吹气杆位置精准对齐，吹气时的气压可以均匀作用在型坯内表面，保证瓶身各个位置的吹胀压力一致，壁厚偏差控制在0.1mm以内，满足承压类容器的强度要求。实际试模过程中，这套模具的成型周期可以控制在18秒以内，冷却时间占整个周期的40%，随形水路的设计有效缩短了冷却等待时间，量产效率比常规的直通水路模具提升15%左右。
