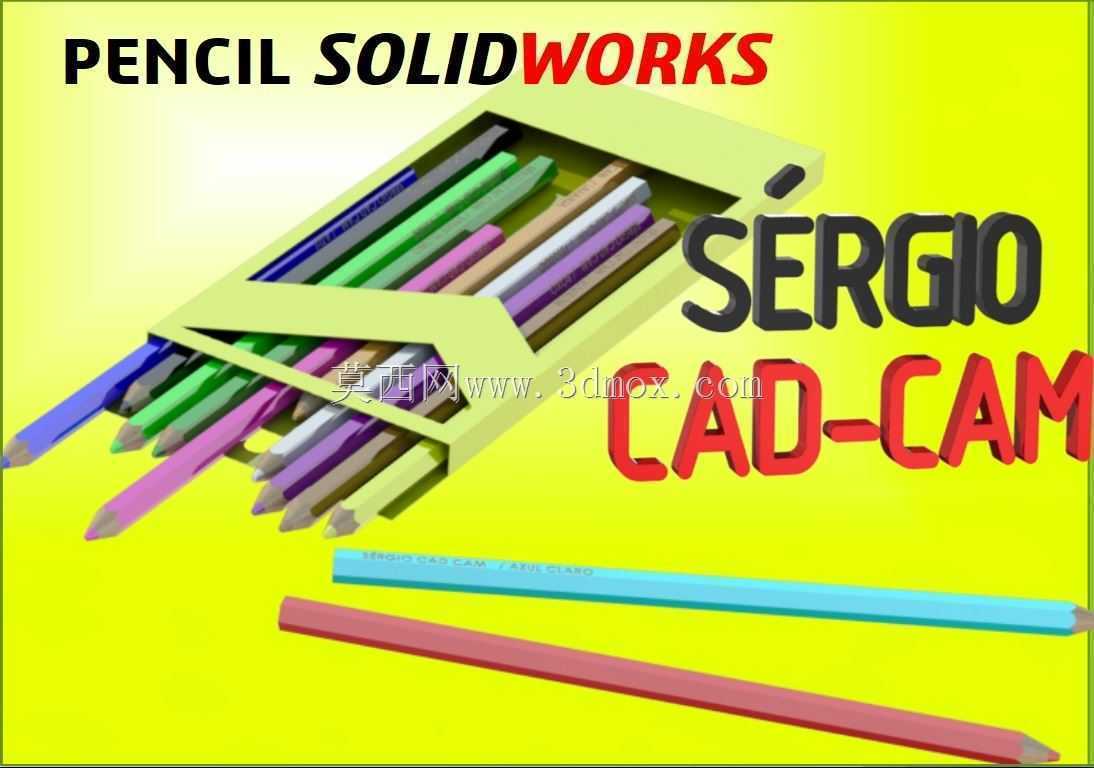

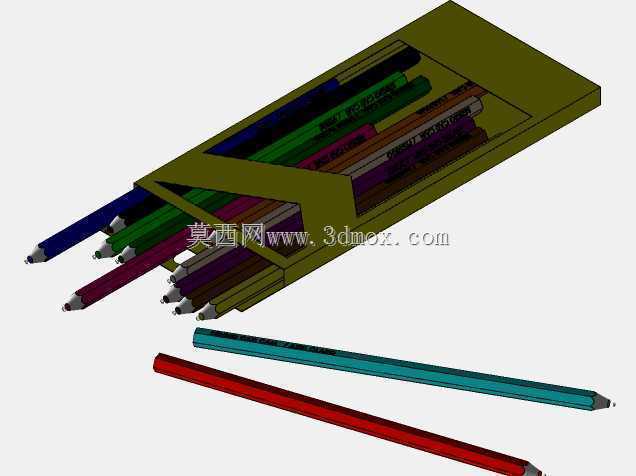

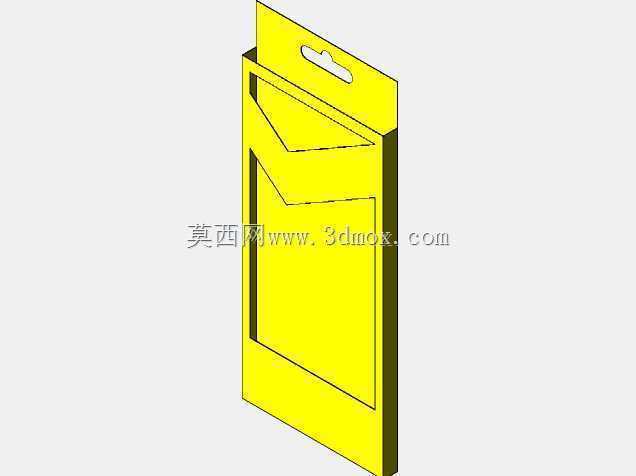

抽拉式彩色铅笔收纳盒结构设计

　　这款抽拉式彩铅收纳结构，主要面向桌面文具收纳场景，适配日常绘图、设计办公、学生习作等多场景的彩铅规整需求，解决常规笔筒类收纳彩铅易滚落、笔尖易磕碰折断、取笔时需翻找的痛点。从实际使用逻辑出发，整体采用敞口斜置排布的内槽设计，盒体内部做了等距分隔的卡位结构，每支彩铅对应独立的卡位槽，槽体深度匹配常规彩铅的笔身长度，既可以让彩铅笔身斜向露出一截，方便使用者快速识别笔身颜色直接抽取，又能对笔尖形成防护，避免笔身堆叠挤压导致的笔尖断裂、笔身漆面刮花问题。盒体的抽拉结构做了限位设计，抽拉行程控制在盒体总长度的三分之二位置，避免抽拉过度导致内槽整体脱落，抽拉阻尼经过适配，既不会因为过松导致内槽自行滑出，也不会因为阻尼过大造成抽拉卡顿，

　　日常单手握持盒体即可完成抽拉取笔的操作。外形尺寸上，整体盒体采用扁长型结构，长度适配常规18色彩铅的排布宽度，宽度控制在单手握持的舒适范围内，高度刚好匹配常规彩铅的笔身直径叠加卡位槽的支撑高度，放置在桌面不会占用过多横向空间，也可以适配常规抽屉的内部层高，方便桌面收纳与抽屉规整两种使用场景。设计过程中优先考虑了木质材料的加工特性，所有棱边都做了R1.5的圆角倒边处理，既避免木质加工后锐边划伤使用者，也能减少木材边角的磕碰掉渣问题，盒体的拼接结构采用榫卯卡接的方式，不需要额外的金属固件即可完成组装，适配小批量木质文具的加工工艺，降低生产组装的复杂度。内槽的卡位隔板厚度控制在2mm，既保证隔板的结构强度，

　　不会因为长期插拔彩铅出现隔板变形断裂，也尽可能压缩隔板占用的空间，提升盒体内部的空间利用率，在有限的外形尺寸下尽可能容纳更多数量的彩铅。盒体的外侧做了平整的直面设计，既可以在外侧印制标识图案，也方便多个同规格盒体并排摆放，不会因为外形弧度出现摆放间隙浪费桌面空间。实际使用过程中，除了收纳彩铅之外，也可以适配同直径的普通铅笔、炭笔、勾线笔等绘图用笔，卡位槽的尺寸做了0.3mm的正公差设计，适配不同厂家生产的笔身直径公差，不会出现笔身过粗卡不进、笔身过细容易晃动的问题。抽拉端做了内凹的抠手位，不需要额外加装拉手，保持盒体外观的整体性，抠手位的深度刚好容纳成年人指尖的厚度，抠取时不会出现打滑问题。盒体底部做了四个浅凹槽的防滑脚垫位，

　　可以粘贴硅胶防滑垫，放置在光滑桌面时不会因为抽拉操作出现盒体滑动，提升使用时的稳定性。从结构建模的角度来看，所有配合面都预留了木质加工的公差余量，抽拉配合面预留了0.2mm的间隙，适配木材温湿度变化产生的轻微形变，避免温湿度变化后出现抽拉卡滞的问题，内部卡位槽的排布采用等距阵列的方式，加工时可以通过统一切削程序完成所有槽位的加工，减少加工工序的换刀次数，提升加工效率。
