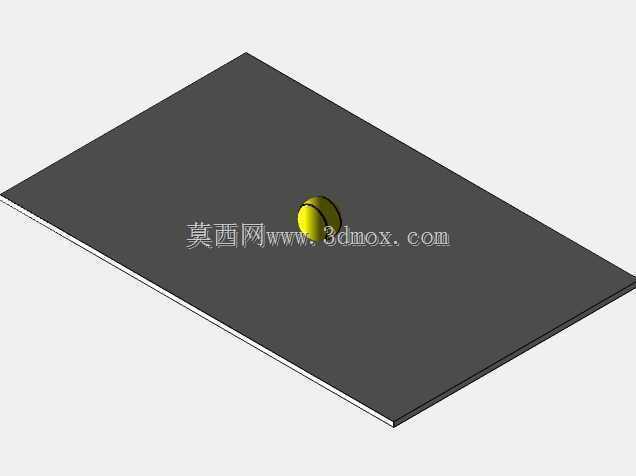

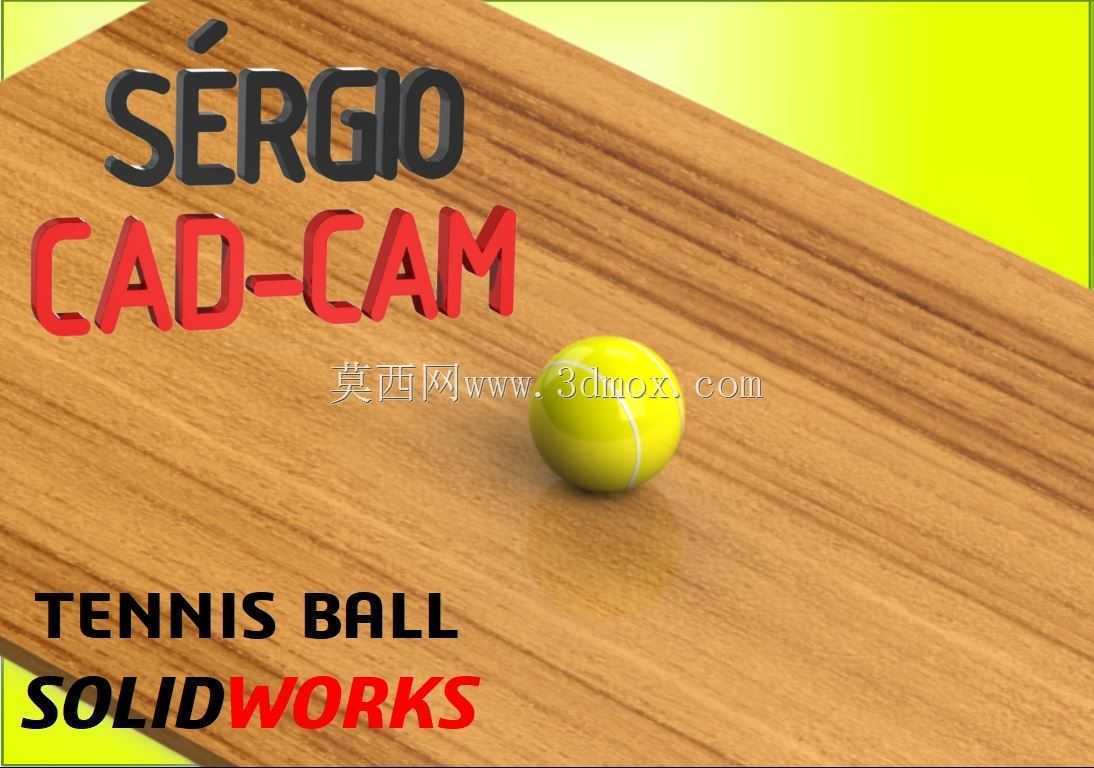

SolidWorks平台制作的标准网球三维造型

　　这个网球三维造型的构建，核心围绕曲面缝合与纹理贴合两个工程难点展开，日常做体育器材配套结构、运动场景仿真、教学演示道具建模时，这类标准球类曲面的处理逻辑可以直接复用。很多刚接触曲面建模的工程师容易把网球的结构想简单，觉得就是两个半球拼接，但实际网球的表面缝线是空间闭合的双曲面轨迹，不是平面上的简单曲线，要是直接用旋转凸台做基础球体，后续切分缝线、做毛面纹理的时候很容易出现曲面曲率不连续，渲染或者导出做3D打印的时候就会出现破面、纹理错位的问题。做这个造型的时候，首先要确定网球的标准外径参数，正规比赛用网球的直径控制在6.54cm到6.86cm之间，建模的时候取中间值6.7cm作为基础球体的直径，这个尺寸边界要卡准，

　　要是做配套的网球发球机轨道、网球收纳格结构的时候，尺寸偏差超过2mm就会出现卡球、收纳间隙不合理的问题。基础球体不要直接用整球旋转生成，而是先做半球曲面，通过投影曲线把网球的缝线轮廓投影到半球面上，这里要注意投影方向不能用正交投影，得用包覆式的曲面投影，不然缝线在球面的两极位置会出现拉伸变形，和真实网球的缝线走向对不上。两个半球的缝线轨迹要做镜像配合，缝合的时候要留0.15cm的缝线凸起高度，这个高度不是随便定的，真实网球的缝线凸起会直接影响飞行时的空气阻力，做运动仿真的时候这个细节是必须还原的，要是把缝线做成和球面齐平的纹理，仿真出来的飞行轨迹转速、风阻参数都会和实际情况差很多。表面的毛毡纹理不用做实体绒毛，

　　那样会让模型文件体量过大，不管是装配到场景里还是做渲染都会卡顿，用曲面纹理映射的方式处理就足够，把毛面的凹凸参数调到和真实网球表面粗糙度匹配的数值，做碰撞仿真的时候摩擦系数设置也能对应上。很多人做这类球类模型的时候容易忽略安装或者适配边界，其实这个模型如果用在发球机的送球机构仿真里，要注意球体的形位公差，整个球面的圆度公差要控制在0.05cm以内，不然模拟送球轮挤压送球的时候，会出现受力不均、球路偏移的仿真误差。另外做体育用品展示场景的时候，这个网球模型可以直接和球拍、球网、场地模型做装配配合，因为曲面是连续闭合的，做碰撞检测的时候不会出现穿模问题。之前做过青少年网球训练器的配套结构设计，当时就是用类似的网球建模逻辑，

　　先把标准球的曲面做准，再去调整训练器的接球兜尺寸、回弹绳的固定位置，整个设计迭代的效率比拿通用球体改要高很多，不会出现做出来的实物和球适配度差的问题。还有做教学演示类的建模案例时，这个网球的建模流程可以很好地演示曲面投影、曲面缝合、纹理映射这几个常用的曲面建模命令，比单纯做规则几何体的练习更贴近实际应用场景，学员做完之后能直接把这套逻辑用到其他不规则曲面零件的建模上，比如异形手柄、曲面外壳这类零件的构建，核心的曲面处理思路是共通的。要注意的是，建模的时候不要把缝线做成单独的实体零件拼接，那样整个模型的装配体会多出不必要的零件层级，应该用曲面加厚的方式把缝线和基础球体做成一个整体实体，这样不管是导入其他仿真软件还是做剖切分析，都不会出现实体分离的问题。另外球面的分割线要做隐藏处理，不要把建模过程中的辅助线、分割面留在最终的实体里，不然导出STEP格式的时候会出现多余的碎面，给后续的装配或者加工带来麻烦。如果是用来做3D打印的原型验证，这个模型的壁厚可以根据打印材料调整，但基础的曲面轮廓不能改，不然打印出来的球和标准网球的尺寸差太多，做功能验证的时候就没有参考意义了。
