高脚玻璃水杯三维结构设计作品

　　日常餐饮场景中，玻璃高脚水杯是商用餐饮空间、家庭餐厨场景的常用盛具，这类盛具的结构设计需要兼顾握持手感、盛液稳定性、视觉通透感与结构强度，建模过程中需要平衡曲面流畅度与壁厚均匀性，避免后续加工环节出现应力集中导致的破损问题。

　　从实际使用场景出发，这类高脚水杯常应用于西餐厅、高端酒店餐台、家庭日常饮水、酒水品鉴场景，杯身需要具备足够的容积容纳常温饮用水、气泡水或者低度酒水，杯脚的设计需要抬高杯身，避免手部温度直接传递到杯内液体，同时预留足够的握持空间，防止手持时遮挡杯身的通透视觉效果，圆形底座则需要保证放置在平整餐台时的稳定性，底座直径需要匹配杯身重心位置，避免轻微触碰就出现倾倒洒液的问题。

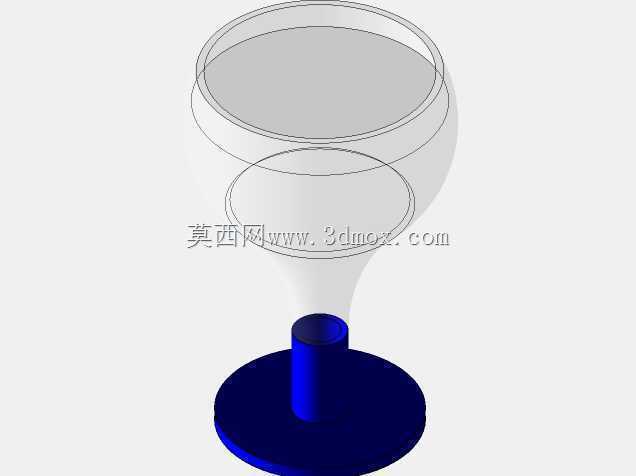

　　设计思路上，首先需要确定整体的比例关系，杯身采用回转体结构作为基础，杯口做微卷边处理，贴合唇部接触的触感，避免锋利边缘带来的使用不适感；杯身曲面从杯口向下逐步过渡到最大盛液直径位置，再向内收窄衔接杯脚，这个过渡曲面的曲率需要连续顺滑，保证玻璃成型时壁厚均匀，不会出现局部过薄容易碎裂、局部过厚显得笨重的问题。杯脚部分采用细长回转结构，直径控制在方便手指捏持的范围，长度需要保证手持时手指不会碰到杯身下部，避免在杯壁留下指纹影响美观，同时杯脚的壁厚需要略厚于杯身，提升整体结构的抗弯折强度，避免日常清洗、拿取时出现杯脚断裂的问题。底座部分采用圆盘形结构，底面做平整处理，边缘做小圆角过渡，既保证放置时的贴合度，又避免底座边缘过于锋利划伤餐台或者手部。

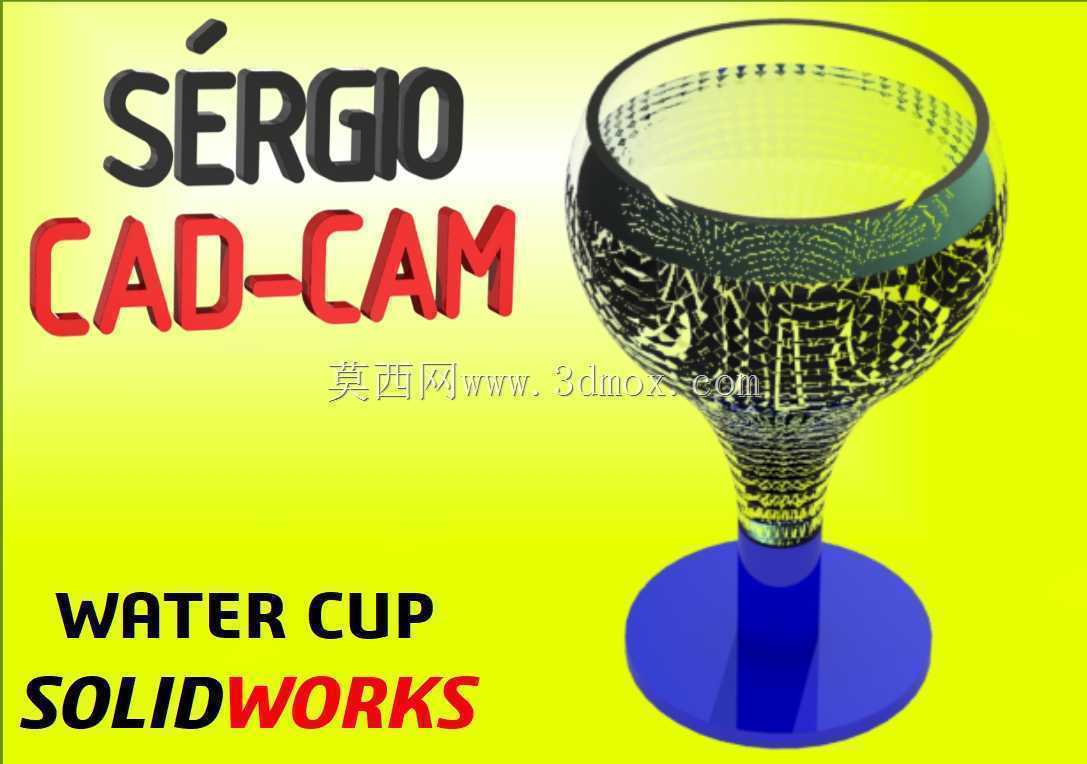

　　建模过程中，回转特征的草图绘制需要严格控制各段曲线的相切约束，杯身内部的空腔需要和外轮廓保持等距偏移，保证整体玻璃壁厚均匀，常规这类水杯的壁厚控制在1.5-2mm区间，既保证玻璃的通透质感，又具备足够的抗冲击强度，满足日常使用的磕碰耐受要求。杯身表面的纹理设计采用阵列式的凹凸肌理，一方面提升手持杯身时的摩擦力，避免沾水后打滑脱手，另一方面纹理在光线照射下会形成折射光影效果，提升产品的视觉质感，纹理的深度控制在0.3mm以内，不会影响内壁的光滑度，避免清洗时残留污渍。

　　安装与使用边界方面，这类水杯属于无额外装配结构的一体成型玻璃制品，整体高度控制在150-180mm区间，杯口直径在60-70mm，最大盛液容积在300-350ml，底座直径在65-75mm，放置时需要的台面支撑范围不超过底座直径的1.2倍，适配常规的餐台杯架、家用消毒柜杯格的尺寸，日常堆叠收纳时需要注意杯脚与杯口的配合间隙，避免嵌套过紧导致取出时碎裂。结构校核时需要重点关注杯脚与杯身衔接位置、杯脚与底座衔接位置的圆角过渡，这两个位置是应力集中的高发区域，过渡圆角半径不小于3mm，能够有效分散日常使用时的弯折应力，降低碎裂风险。

　　从加工适配角度，这个模型的曲面结构适配玻璃吹制成型工艺，所有曲面不存在倒扣结构，脱模方向沿杯体轴向即可完成成型，不需要额外的侧抽芯结构，能够降低模具加工的复杂度，提升量产时的成品率。表面纹理的设计深度较浅，不会在吹制过程中出现玻璃料填充不足的问题，同时纹理的走向沿回转方向排布，方便成型后的抛光处理，保证玻璃表面的光洁度。
