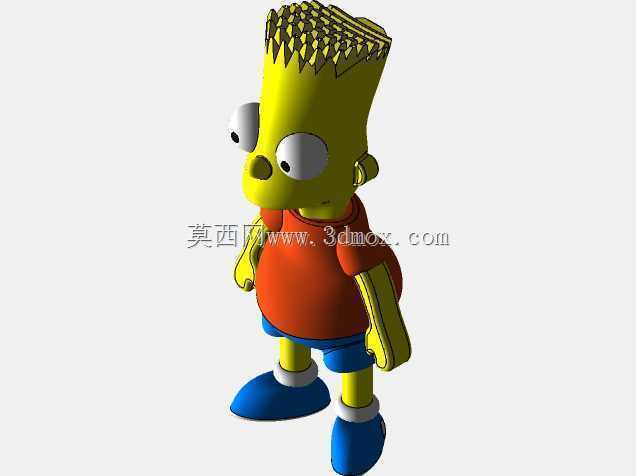

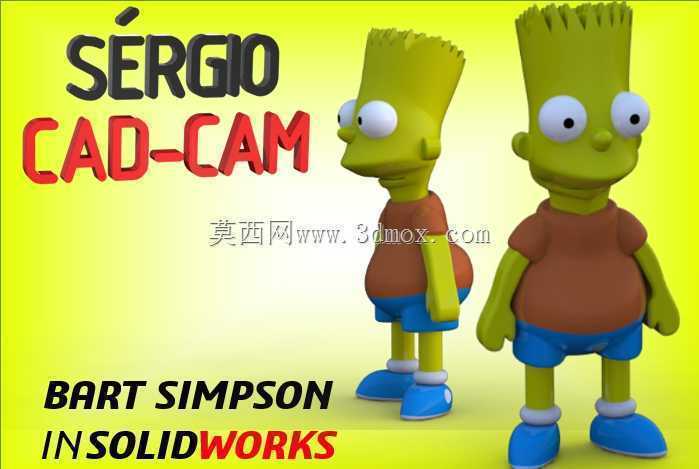

辛普森巴特卡通角色立体造型设计

　　本次完成的卡通角色立体造型，以经典动漫形象巴特·辛普森为原型开展全参数化结构设计，整个建模过程完全遵循实体建模逻辑，从角色的比例基准搭建开始，先确定头部、躯干、四肢的分段比例关系，头部作为角色辨识度最高的部分，先绘制头顶锯齿状发型的截面轮廓，通过拉伸、倒角处理还原标志性的短发造型，眼部的凸台结构单独做拔模处理，保证后续如果做3D打印拆件时，眼部细节不会出现脱模倒扣问题，眼球的白圈与黑瞳部分做0.2mm的高度差，既保证视觉层次感，又不会因为凸起过高在后续表面处理时出现磕碰掉漆的风险。躯干部分还原角色经典的棕色短袖上衣造型，上衣下摆与蓝色短裤的衔接处做1mm的重叠压边结构，模拟真实衣物的层叠关系，短裤的裤脚位置做轻微的外扩弧度，

　　匹配角色站立时的腿部姿态，不会出现裤腿与腿部模型的穿模问题。手臂部分采用分段式建模逻辑，大臂与小臂的衔接处做隐藏式的转动轴预留结构，如果后续需要做可动版本的手办改造，不需要重新破坏主体模型，直接在预留轴位加装转动销即可实现手臂的前后摆动，手部的四指造型严格匹配原作的卡通化比例，手指末端做圆角处理，避免尖锐边角带来的安全隐患。腿部建模时重点调整了站立姿态的重心分布，整个模型的重心落在双脚支撑面的几何中心位置，双脚的蓝色鞋子造型做了底部的平面化处理，保证模型放置在平面上时不会出现倾倒问题，鞋子与脚踝处的白色袜边做0.3mm的凸台区分，还原原作的穿搭细节。整个造型的外形尺寸控制在常规手办的1:12比例区间，整体高度约120mm，

　　最大宽度约60mm，安装边界预留了底部5mm的底座安装位，如果需要搭配展示底座，直接在底部平面预留的定位孔位置加装固定桩即可，不需要额外对模型底部做切削处理。从应用场景来看，这个造型既可以作为3D打印手办的原型文件，直接导出STL格式做光敏树脂打印，经过打磨、上色后制作成收藏摆件，也可以作为文创周边开发的三维基准，用于搪胶、注塑类周边产品的模具开发，在建模过程中所有曲面都做了G1连续处理，没有出现碎面、尖角的问题，导入各类渲染软件时可以直接赋予材质做效果展示，不需要额外修复几何错误。设计过程中特意规避了薄壁结构，整个模型的最小壁厚控制在1.2mm以上，完全满足小批量注塑生产的壁厚要求，不会出现注塑时填充不足、冷却变形的问题，

　　角色表面的所有转折处都做了R0.5以上的圆角处理，既符合卡通形象的柔和质感，也能避免生产过程中出现应力集中导致的零件开裂问题。在细节处理上，角色的T恤褶皱做了简化处理，没有做过多复杂的凹陷纹理，避免后续上色时褶皱位置积漆，影响最终的展示效果，发型的锯齿边缘做了轻微的圆角钝化，不会出现割手的问题，完全符合文创产品的安全规范。整个模型的装配逻辑采用整体式设计，也可以根据生产需求拆分为头部、躯干、四肢四个独立部件，拆分面都设置在衣物衔接、发型边缘等视觉隐蔽位置，拆分后不会影响整体的外观完整性，拆分后的部件都预留了0.1mm的装配间隙，满足后续粘接或者卡扣装配的公差要求。
