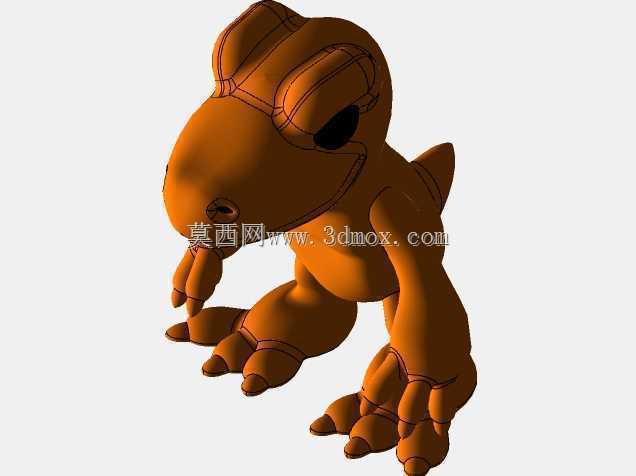

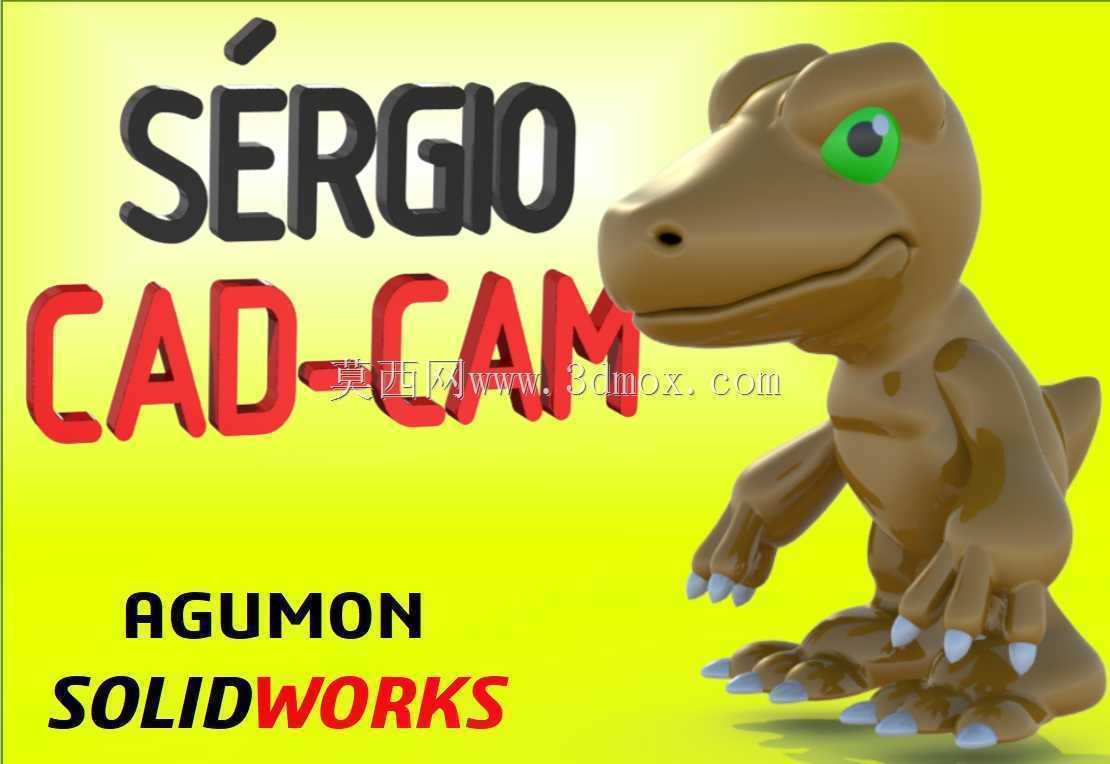

卡通恐龙亚古兽形象三维造型设计

　　本次完成的卡通恐龙角色三维造型，核心围绕动漫IP衍生的实体化落地需求展开，在结构设计阶段优先兼顾了多场景的适配性，既可以作为文创周边手办的开模原型，也能适配主题展陈的装饰摆件需求，甚至可作为3D打印个性化定制的基础数模使用。从外形轮廓的搭建逻辑来看，建模阶段没有采用常规生物建模的完全写实比例，而是针对卡通IP的辨识度做了针对性调整：头部占整体高度的比例控制在35%左右，眼部做了放大处理，瞳孔位置预留了后续分色涂装的定位基准，嘴部的开合缝隙控制在0.3mm，既保证外观的微笑神态，也避免后续打印或注塑时出现粘模问题。肢体部分的设计充分考虑了摆放稳定性，后肢的脚掌接触面积做了适度加宽，脚掌底部设置了1mm的平面基准，

　　无需额外支撑结构即可平稳放置在水平台面上，前后肢的关节处做了圆弧过渡处理，没有尖锐棱角，符合文创产品的安全设计要求。表皮纹理的处理没有照搬真实爬行动物的粗糙鳞片，而是采用了细腻的哑光曲面过渡，仅在爪尖部分做了尖锐化处理，爪尖与指部的衔接处做了0.5mm的圆角过渡，既保留角色的辨识度，也避免生产过程中出现应力集中导致的部件断裂。从安装边界的适配角度来看，该造型整体外轮廓最大宽度控制在120mm，最大高度150mm，最大进深90mm，完全适配常规桌面级FDM3D打印机的成型尺寸，若用于注塑开模，整体拔模斜度统一设置为1.5度，所有侧凹结构都做了随形处理，无需复杂的抽芯滑块结构即可完成脱模，能有效降低量产阶段的模具成本。在结构拆分逻辑上，

　　针对不同的生产工艺做了预留：如果是做树脂GK手办，可拆分为头部、躯干、四肢共6个部件，拆分位置都设置在视觉不明显的轮廓转折处，拼接缝宽度预留0.2mm，方便后续打磨补缝；如果是做一体化3D打印，所有部件合并为一个整体时，悬空部位的角度都控制在45度以上，打印时无需添加大量支撑，仅在下颌位置需要少量易拆除的支撑即可完成成型。从实际应用场景的适配来看，该造型除了常规的手办摆件用途，还可以通过调整安装基准适配更多场景：在脚掌底部预留M3的螺纹孔安装位，可加装金属支架作为车载装饰摆件；在背部预留2mm的定位柱，可适配主题键盘的个性键帽改装需求；若放大10倍比例，还可作为商场主题活动的玻璃钢雕塑原型，曲面的连续性都做了G2级连续处理，

　　放大后不会出现曲面褶皱的问题。建模过程中对曲面质量做了严格校验，所有曲面的曲率梳都保持平滑过渡，没有出现碎面、收敛点等问题，导入各类渲染软件时不会出现破面，可直接用于产品宣传图的渲染输出，也能直接导入CAM软件生成加工刀路，用于小型CNC设备的铜公加工或者实木雕刻制作。针对不同的表面处理需求，模型也做了对应的结构预留：如果需要做喷漆分色，不同颜色区域的分界处都做了0.2mm的浅凹槽定位，方便喷漆时做遮罩处理，不会出现溢色问题；如果需要做移印图案，躯干正面预留了足够的平整曲面，可适配不同尺寸的LOGO移印需求。
