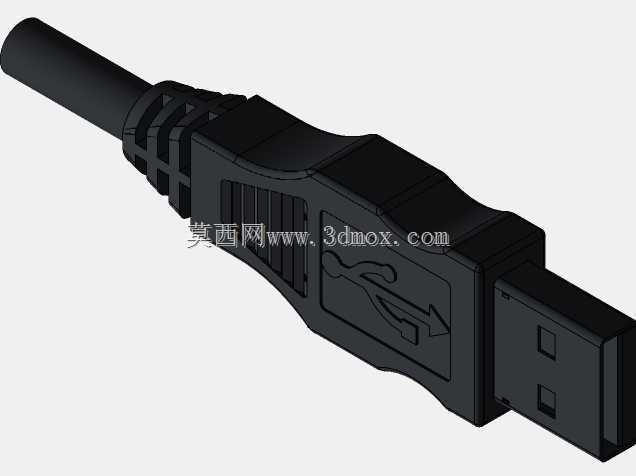

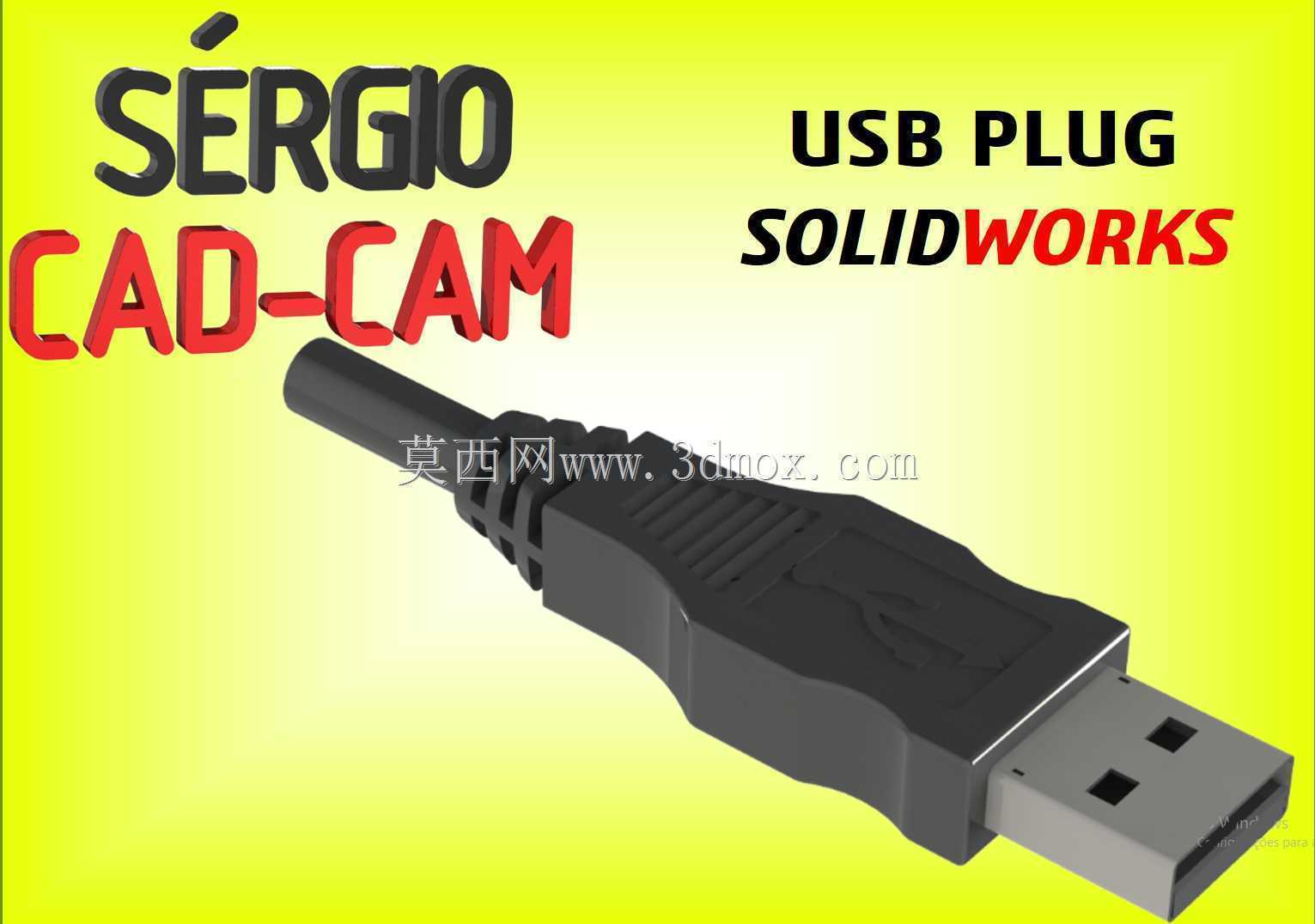

标准USB公头数据传输接插件结构设计

　　日常电子设备互联场景里，USB公头是出现频率极高的互联接插件，不管是消费类电子的外设连接、工业控制设备的调试数据传输，还是小型数码设备的充电与数据交互，都离不开这类标准化接插件的支撑。做这个结构设计的时候，首先要锚定通用USB Type-A公头的通用安装边界，金属插芯部分的外轮廓尺寸严格贴合通用接口的公差要求，保证插入母座时的插拔力处于合理区间，既不会因为过松导致接触不良，也不会因为过紧造成插拔困难甚至损坏母座弹片。金属屏蔽壳的设计兼顾了结构强度与电磁屏蔽需求，壳体的折弯卡扣结构在装配时可以直接和内部的绝缘胶芯卡合固定，不需要额外的粘接工序，适配批量注塑组装的生产流程，壳体边缘做了小尺寸的倒角导向，插入时可以自动对位，

　　减少对位偏差带来的插针磨损。绝缘胶芯部分的结构设计要兼顾插针固定与爬电距离要求，四个导电插针的定位槽公差控制在极小范围内，保证插针压入后不会出现偏移歪斜，插针的接触端按照标准做了弧形过渡，和母座内部弹片接触时可以保证足够的接触面积，降低大电流充电时的接触电阻，减少发热情况。尾部的线缆护套部分做了多级变径的防弯折结构，靠近插头主体的位置硬度更高，和线缆衔接的位置逐步降低硬度，模拟实际使用中线缆反复弯折的受力场景，避免线缆在根部因为反复弯折出现线芯断裂的情况，护套表面的防滑纹理不是装饰性设计，纹理的凸起高度和间距经过反复调整，用户插拔时手指捏在这个位置可以获得足够的摩擦力，即使手上有少量汗渍也不会出现打滑。

　　整个插头的外形轮廓没有突兀的棱角，所有外露边缘都做了R角处理，插拔过程中不会划伤操作人员的手部，金属外壳的厚度经过强度校核，正常使用中从桌面高度跌落不会出现壳体变形导致内部插针错位的问题。在实际设备选型适配中，这类结构的USB插头可以适配绝大多数带标准USB-A母座的设备，不管是台式机、工控机的前置后置接口，还是充电器、集线器的扩展接口，都能实现稳定的物理连接与电气导通，设计过程中也考虑了注塑生产的脱模需求，所有结构的拔模角度都符合注塑工艺要求，没有倒扣结构无法脱模的问题，内部的筋位设计既可以增强壳体的结构强度，也能在注塑时减少胶位厚度不均导致的缩水变形问题。插针的尾部做了压线结构，和线缆的线芯连接时可以采用压接或者焊接的工艺，

　　压接后的抗拉强度满足常规使用要求，承受规定范围内的拉拽力时不会出现线芯脱落的情况。屏蔽壳和线缆的屏蔽层连接位置预留了压接点位，组装时可以将屏蔽层压接在壳体上，实现完整的电磁屏蔽路径，减少外界电磁干扰对数据传输的影响，保证高速数据传输时的信号稳定性。
