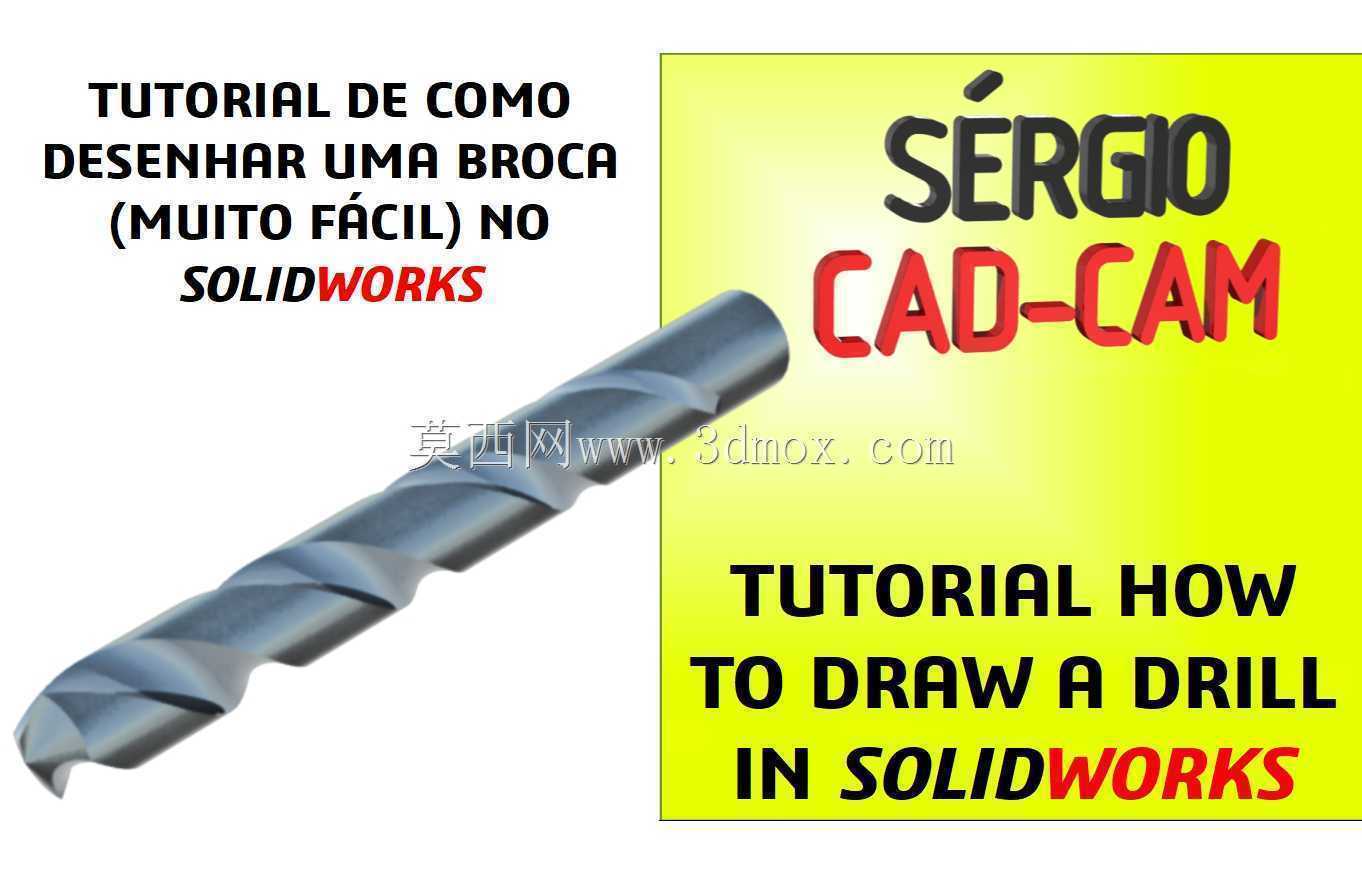

麻花钻切削刀具三维结构设计模型

　　在常规金属切削加工场景里，钻孔工序占机加工总工时的比例接近四分之一，麻花钻作为孔加工最通用的切削刀具，其结构合理性直接决定孔位加工精度、排屑顺畅度与刀具使用寿命。这套三维结构模型完整还原了标准高速钢麻花钻的全部几何特征，从切削端的横刃、主切削刃、副切削刃，到螺旋排屑槽、刃带、钻柄的过渡衔接，每一处结构都严格遵循金属切削刀具的设计规范，没有做简化或失真处理。从实际加工需求来看，不同加工场景对钻头的结构参数要求差异极大：在普通台式钻床加工低碳钢工件时，需要118度左右的标准顶角保证切削力平衡，排屑槽的螺旋角控制在30度左右，既能保证切屑顺利排出，又能给切削刃提供足够的结构强度；如果是加工不锈钢这类高韧性材料，

　　往往需要将顶角增大到135度，同时适当加宽横刃的修磨量，降低轴向进给力，避免钻头在加工过程中出现烧损或崩刃。这套模型在设计时，将所有可变几何参数都做了关联约束，调整顶角、螺旋角、钻芯厚度、刃带宽度这些关键参数时，整体结构可以自动更新，不需要重新绘制特征，能大幅缩短不同工况下的刀具改型设计周期。从外形尺寸与安装边界来看，模型还原的是直柄麻花钻的典型结构，钻柄直径与切削部分直径保持一致，适配常规钻夹头的装夹范围，刃带部分的直径公差控制在h8精度区间，既能保证钻孔过程中的导向稳定性，又能减少刃带与孔壁的摩擦阻力。钻芯厚度从切削端向柄部方向做了均匀的增量设计，越靠近柄部钻芯越厚，这个结构是为了提升钻头整体的抗扭刚度，

　　避免深孔加工时钻头受切削扭矩作用发生折断。排屑槽的截面形状采用了标准的抛物线型槽型，槽底圆弧过渡平滑，没有应力集中的尖角，切屑在排出过程中可以顺着槽型自然卷曲，不会在槽内发生卡滞，尤其在加工深度超过3倍直径的深孔时，这种槽型的排屑优势会非常明显。横刃部分的结构也做了精准还原，横刃前角为负角度，这也是麻花钻轴向进给力的主要来源，实际修磨时通常会对横刃进行修短处理，将轴向力降低30%到50%，模型里保留了横刃的原始结构，方便设计人员根据加工需求模拟不同的修磨方案。在实际生产应用中，这类钻头除了用于普通钻床的钻孔加工，还可以适配加工中心、数控车床的动力刀座，完成不同装夹姿态下的孔加工工序，模型的装夹基准面设置在钻柄的圆柱面与端面，

　　和实际装夹定位的基准完全一致，在做加工仿真、刀具路径模拟时，可以直接调用模型完成干涉检查，不需要额外调整定位基准。从结构设计的细节来看，切削刃的后角做了不等角度设计，靠近外圆处的后角较小，保证刃口强度，靠近钻芯处的后角较大，减少后刀面与工件加工表面的摩擦，这个细节是很多简化模型容易忽略的部分，而这套模型完整还原了这个结构特征，和真实刀具的刃磨参数完全匹配。刃带部分的宽度控制在0.2倍钻头直径的比例，既可以起到钻孔导向、修光孔壁的作用，又不会因为刃带过宽导致摩擦阻力过大，引起钻孔时的发热问题。钻柄与切削部分的过渡处做了小圆弧倒角处理，避免应力集中导致钻头在装夹位置发生断裂，这个细节在刀具承受大进给切削力时尤为重要。对于从事刀具设计、机加工工艺编制的从业者来说，这套模型可以作为标准麻花钻的结构参考，在设计非标钻头、定制专用孔加工刀具时，可以直接在这个基础结构上调整参数，比如加工铝合金的大螺旋角钻头、加工淬硬钢的硬质合金钻头，都可以通过调整螺旋角、顶角、刃口倒棱参数快速完成结构设计，不需要从零开始绘制螺旋扫掠、刃口切除这些复杂特征，能有效提升设计效率。同时在做加工工艺仿真时，精准的刀具模型可以更真实地模拟切削过程中的排屑状态、刀具受力变形情况，提前预判加工中可能出现的孔位偏斜、排屑不畅、刀具崩刃等问题，减少现场试切的成本与周期。
