注塑模具车三维结构设计方案

　　这套注塑模具结构主要面向小型塑胶件的批量注塑生产场景，适配卧式注塑机的安装接口，可直接对接常规规格的注塑机定模板、动模板装夹位，无需额外加装过渡连接工装。从实际生产用途来看，该结构针对带侧向凹槽特征的塑胶件设计，内置的侧抽芯组件可在开模过程中同步完成侧向型芯的抽离动作，避免塑件脱模时出现侧壁拉伤、卡扣断裂等常见成型缺陷，适配日常消费类塑胶配件、小型工业塑胶结构件的成型需求。

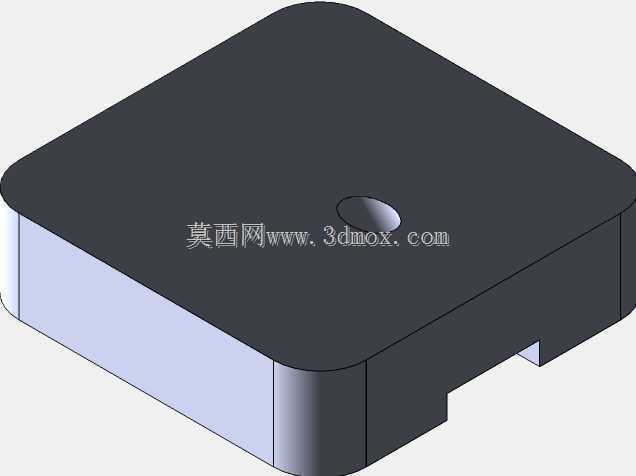

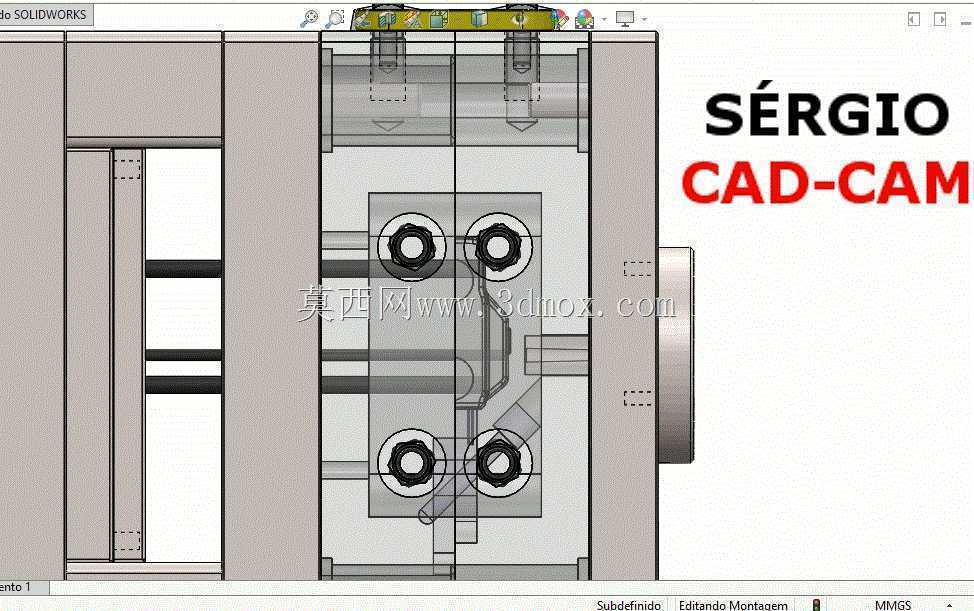

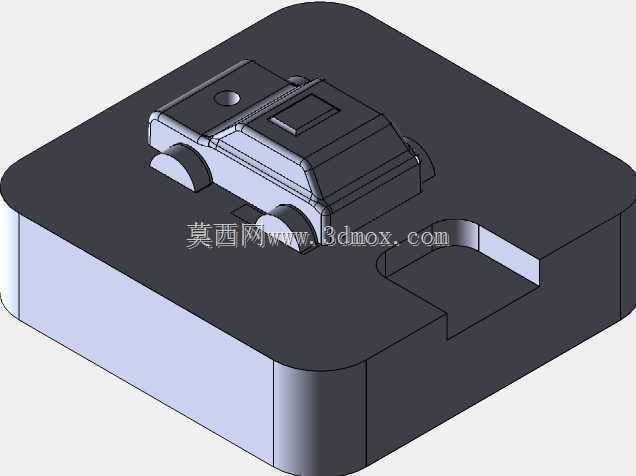

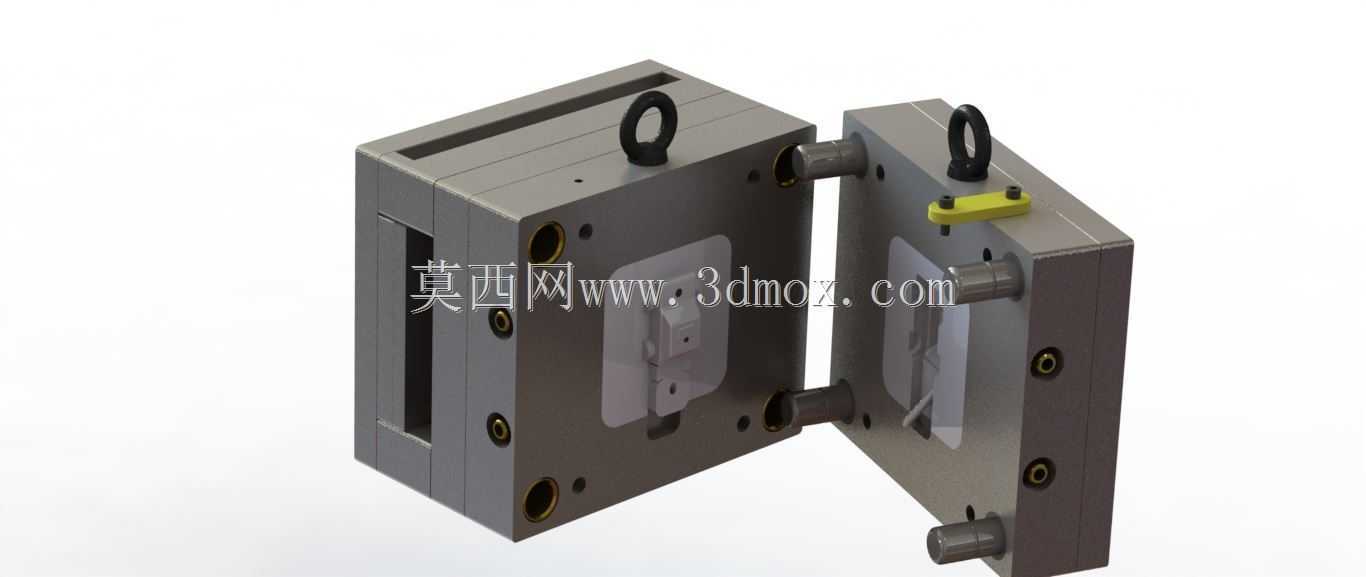

　　整套模具的模架采用标准三板式结构布局，定模侧集成浇注系统凝料自动脱落结构，开模时料道与塑件可在不同分型面处自动分离，无需人工修剪浇口，能有效缩短单件成型的循环周期。动模侧的型芯组件采用镶拼式设计，易磨损的成型部位单独做镶件处理，后续生产中出现磨损、烧蚀等问题时，可直接更换对应镶件，无需整体报废型芯，大幅降低模具的后期维护成本。导向系统采用导柱导套配合精定位组件的双重定位结构，导柱布置在模架四角，承担开合模过程中的粗导向功能，模架中心区域额外设置的锥形精定位销，可将合模定位精度控制在0.02mm以内，避免长期生产后模架偏移导致的塑件壁厚不均、飞边过大等问题。

　　锁紧机构采用楔紧块与侧滑块斜面配合的结构，楔紧块的斜面角度比侧滑块的斜导柱角度大2度，确保注塑充模过程中，侧滑块受到的型腔内熔体压力可完全传递到模架本体上，不会出现滑块后退导致的塑件侧面飞边、尺寸超差问题。冷却回路采用随形布局设计，定模型腔、动模型芯内部均布置了循环水路，水路距离成型面的距离控制在15-20mm区间，相邻水路的间距保持在25mm左右，可保证成型过程中模温均匀分布，将不同区域的模温差控制在5℃以内，减少塑件因冷却不均产生的翘曲变形问题。

　　顶出系统采用圆顶针与扁顶针组合的布局，在塑件的加强筋、卡扣等易包紧部位设置扁顶针，平面区域设置常规圆顶针，顶针的排布避开塑件的外观面，所有顶针的端面与型芯面做贴合配磨处理，避免顶出痕迹影响塑件外观。整套模具的安装边界可适配锁模力120-160吨的卧式注塑机，定位圈直径采用行业通用的100mm规格，浇口套的球面半径与注塑机喷嘴匹配，可直接完成上机装夹调试。设计过程中充分考虑了加工工艺性，所有成型部位的拐角处均做了R0.5以上的圆角处理，避免CNC加工时出现清角困难、应力集中导致的模具开裂问题，模板上的螺丝孔、顶针孔等安装孔位均做了避空设计，减少装配过程中的配磨工作量，缩短模具的整体制造周期。
