塑料托盘注塑成型模具结构设计

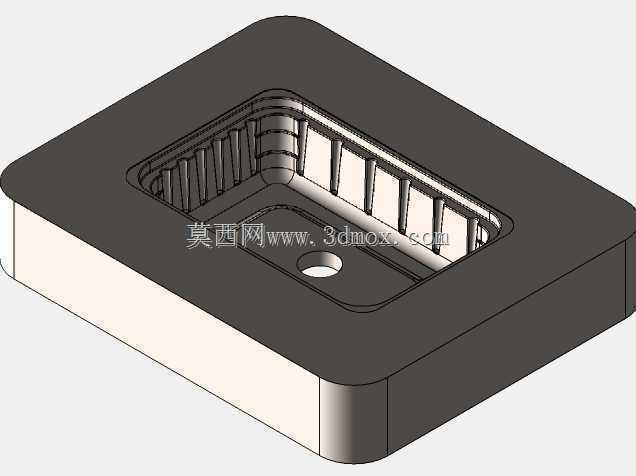

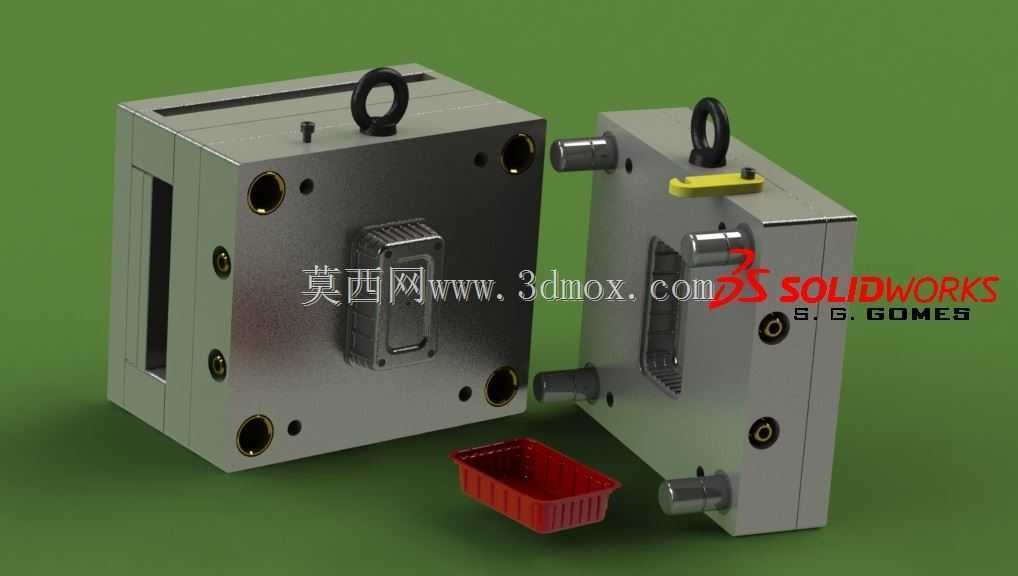

　　这套模具面向仓储物流领域的塑料托盘批量注塑生产需求开发，适配通用卧式注塑机安装使用，核心功能是将熔融态改性聚丙烯原料通过高压注射、保压冷却流程，一次成型出满足仓储堆码、叉车转运要求的网格结构塑料托盘。从结构布局来看，模具采用两板模标准模架搭配侧抽芯机构的组合方案，针对托盘侧面的叉车插孔结构设计了独立的液压驱动侧抽芯滑块，滑块导向面采用淬火镶件拼接，避免长期开合模磨损导致的飞边缺陷，抽芯行程预留足够安全余量，防止开模顶出时滑块与成型塑件发生干涉。模腔部分采用整体式型芯型腔镶件设计，成型面按照托盘的网格加强筋结构做了均匀的壁厚过渡，所有筋位根部设计了不小于0.5mm的圆角，减少注塑过程中的应力集中，同时避免脱模时筋位被顶白拉裂。

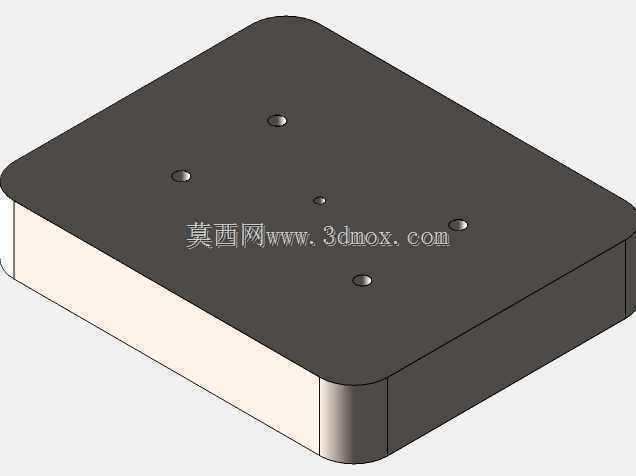

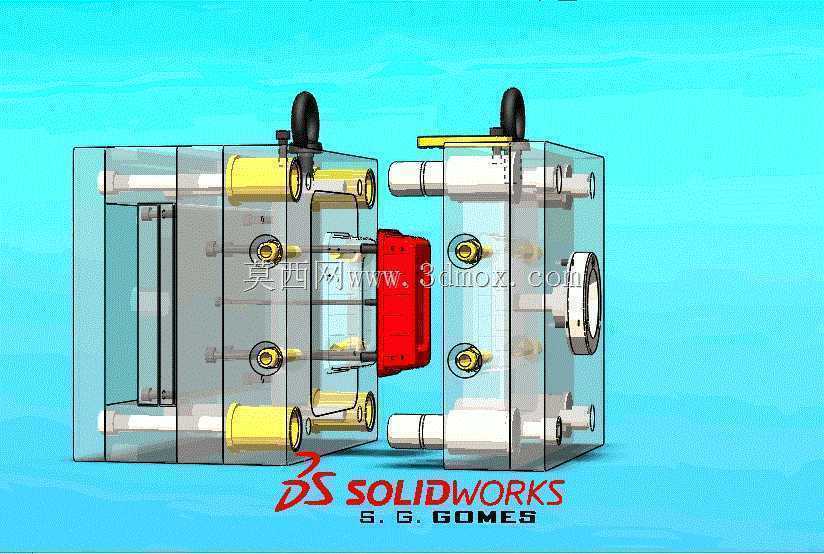

　　浇注系统采用热流道转冷流道的点浇口布局，浇口位置选在托盘背面非承载面的网格交叉点，每个浇口对应独立的流道温控段，确保熔融料流能够均匀填充整个模腔，避免托盘边缘出现缺胶、熔接痕强度不足的问题。冷却回路采用随形排布设计，在型芯的托盘支撑脚位置设置了独立的隔水片式冷却水路，型腔侧对应托盘上表面的平面区域布置环形回路，水路进出口温差控制在合理区间，保证整个塑件冷却收缩均匀，将成型后的托盘平面度公差控制在仓储使用要求范围内，避免堆码时出现局部受力变形。顶出机构采用顶杆与顶块组合的方式，在托盘的九个支撑脚位置设置大直径顶块，网格筋位处均匀布置小直径顶杆，顶出动作同步性通过顶针板的导柱导套精度保证，避免顶出过程中塑件受力不均出现翘曲变形。

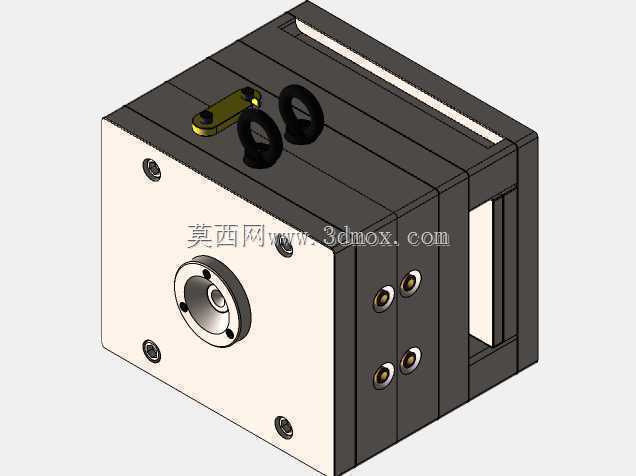

　　模具的安装边界完全适配行业通用注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，锁模面的承压块做了等高研磨处理，保证合模时模腔受力均匀，不会出现局部溢料的情况。导向系统采用高精度导柱导套配合，导柱设置了储油槽结构，长期开合模过程中能保持润滑状态，减少导向件的磨损量，延长模具整体使用寿命。排气结构开设在模腔的料流末端与侧抽芯滑块的贴合面位置，排气槽深度控制在原料溢边值以内，既能快速排出模腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会产生飞边增加后续修整工作量。这套模具的结构设计充分考虑了量产过程中的维护便利性，所有易磨损的镶件、导套、顶杆都采用标准件规格，出现磨损时可以快速更换，不需要对模架主体进行二次加工，

　　有效降低量产阶段的模具维护成本。针对托盘承载要求，模腔成型面的表面处理采用喷砂纹面，既可以隐藏注塑过程中可能产生的轻微流痕，又能增加托盘表面的摩擦力，避免仓储堆码时货物出现打滑移位的问题。侧抽芯机构的锁紧采用楔紧块斜面定位，楔紧块角度比滑块斜面大2度，保证注射过程中滑块不会因为模腔压力出现后退移位，确保插孔的尺寸精度满足不同规格叉车的插取要求。
