数控车床操作控制面板结构设计

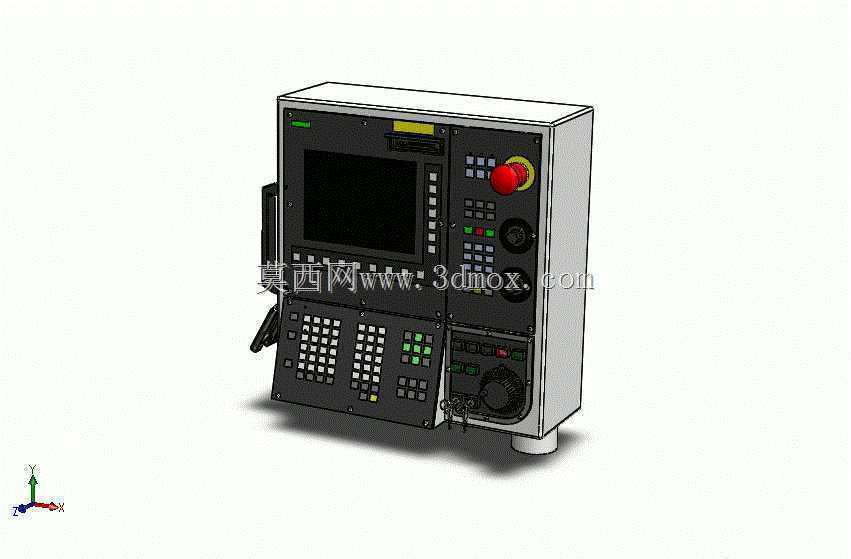

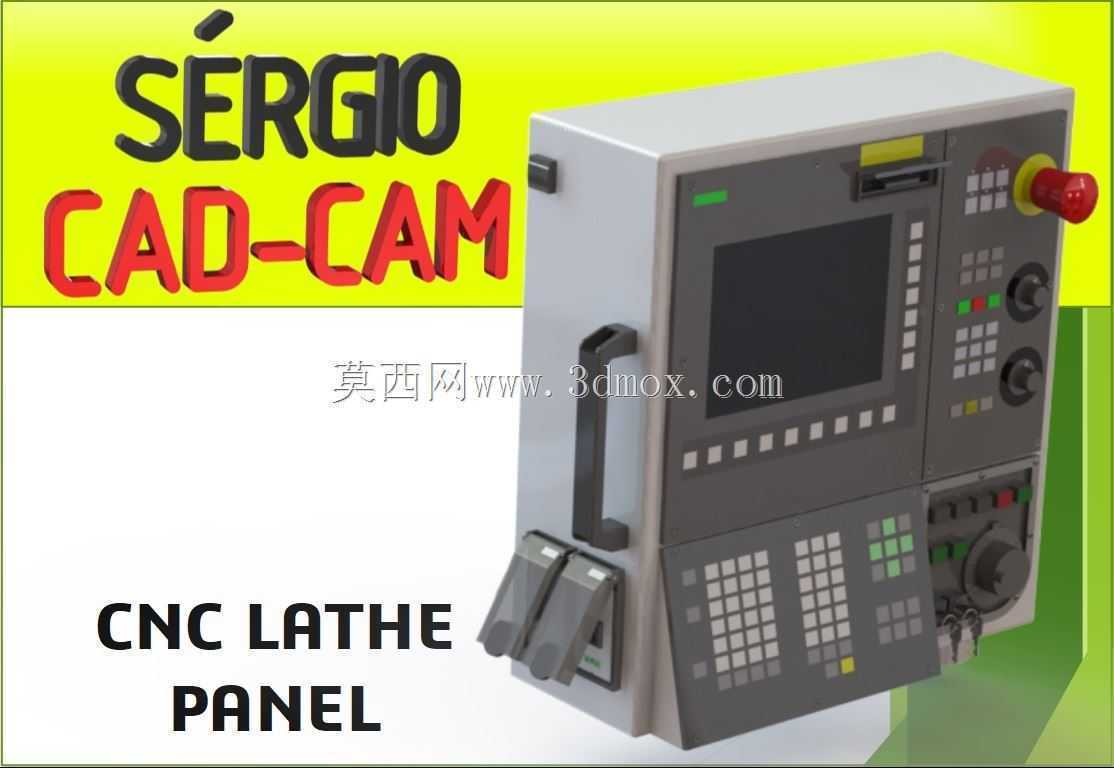

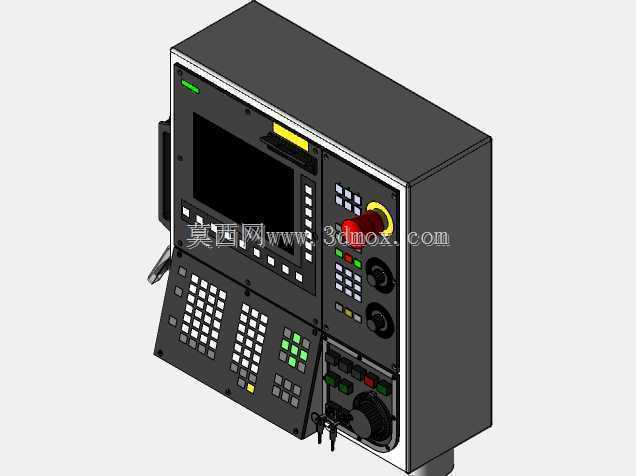

　　这款数控车床操作面板，是卧式数控车床人机交互的核心载体，适配斜床身、平床身等通用数控车床的操控需求，安装位置通常设置在车床主轴箱侧方的悬臂支架上，方便操作人员在装夹工件、对刀、调试程序时随时触达，无需大幅移动身体即可完成全部操作指令输入。从结构设计来看，面板整体采用壁挂式安装的矩形壳体结构，壳体边缘做了圆弧过渡处理，避免操作人员上下料时磕碰划伤，壳体背部预留了标准的电气安装接口与走线槽位，可直接对接车床内部的数控系统IO模块，安装孔位采用通用的间距设计，适配多数主流数控车床的悬臂安装支架，无需额外改制安装板即可完成装配。面板的功能区域划分完全贴合车床操作的实际使用逻辑，最上方设置了嵌入式的显示单元安装位，

　　可适配不同尺寸的数控系统显示屏，屏幕下方紧邻的是程序编辑按键区，采用矩阵式排列的硅胶按键，按键行程设置为1.5mm，按压力度控制在50-60g，既保证操作时的清晰反馈，又能适应车间多油污、多金属粉尘的环境，按键表面做了耐磨UV涂层，长期频繁按动也不会出现字符磨损脱落的问题。按键区右侧设置了进给倍率、主轴转速调节的波段开关，旋钮采用防滑的滚花设计，操作人员戴劳保手套也能精准旋转调节，波段开关的档位设置了清晰的阻尼感，每旋转一个档位都有明确的触感反馈，避免误操作。面板右上方设置了醒目的急停按钮，采用大直径的红色蘑菇头结构，触发行程为4mm，按下后可直接切断车床的动力回路，急停按钮的安装位置比面板平面高出12mm，

　　遇到紧急情况时操作人员可快速拍击触发，无需精准定位。急停按钮下方依次设置了主轴启停、冷却液开关、刀架转位等常用功能的实体按键，这些按键采用不同的颜色区分功能属性，启动类按键为绿色，停止类按键为红色，辅助功能按键为灰色，操作人员可通过颜色快速识别按键功能，降低误触概率。面板下半部分设置了手摇脉冲发生器的安装位，手轮采用防滑的金属外圈结构，可实现X轴、Z轴的快速切换与进给倍率调节，手轮的安装位置刚好在操作人员自然垂手的操作范围内，对刀操作时手腕可自然搭在面板边缘，长时间操作也不会产生明显的疲劳感。从电气适配性来看，面板内部预留了足够的布线空间，可容纳数控系统的操作面板电路板、按键连接线、指示灯线束等部件，壳体的接缝处设置了密封胶条，

　　可达到IP54的防护等级，能够阻挡车间内的切削液飞溅、金属粉尘进入面板内部，避免电路短路故障。面板的外壳采用冷轧钢板冲压成型，表面做了静电喷塑处理，耐油污、耐腐蚀，日常清理时可直接用沾有切削液的抹布擦拭，不会出现表面涂层脱落的问题。在实际生产场景中，这款面板可覆盖从毛坯上料装夹、程序输入调试、对刀参数设置、自动加工监控到工件尺寸检测调整的全流程操作需求，操作人员站在车床操作位上，视线可同时覆盖工件加工区域与面板显示屏，手部可自然触及所有操作按键，无需侧身或者移动脚步即可完成全部操作，大幅提升加工调试的效率。针对不同型号数控车床的适配需求，面板的按键布局可根据对应的数控系统进行调整，预留的扩展按键位可增加排屑器控制、尾座伸缩、卡盘松紧等自定义功能按键，无需重新开模制作壳体即可完成功能扩展，降低了不同机型的适配成本。面板的安装悬臂接口采用可旋转结构，可根据操作人员的身高、操作习惯调整面板的倾斜角度与水平旋转角度，无论是站姿操作还是坐姿操作都能找到舒适的视角，避免长期操作造成的颈椎、手腕劳损。从可靠性设计角度，所有按键、开关、指示灯都采用工业级元器件，可适应-10℃到50℃的车间环境温度，在高湿度、多油污的加工车间环境下也能长期稳定工作，按键的使用寿命可达百万次级别，急停按钮的触发寿命可达十万次以上，完全满足数控车床全年无休的加工生产使用需求。
