立式数控加工中心三轴CNC铣床结构

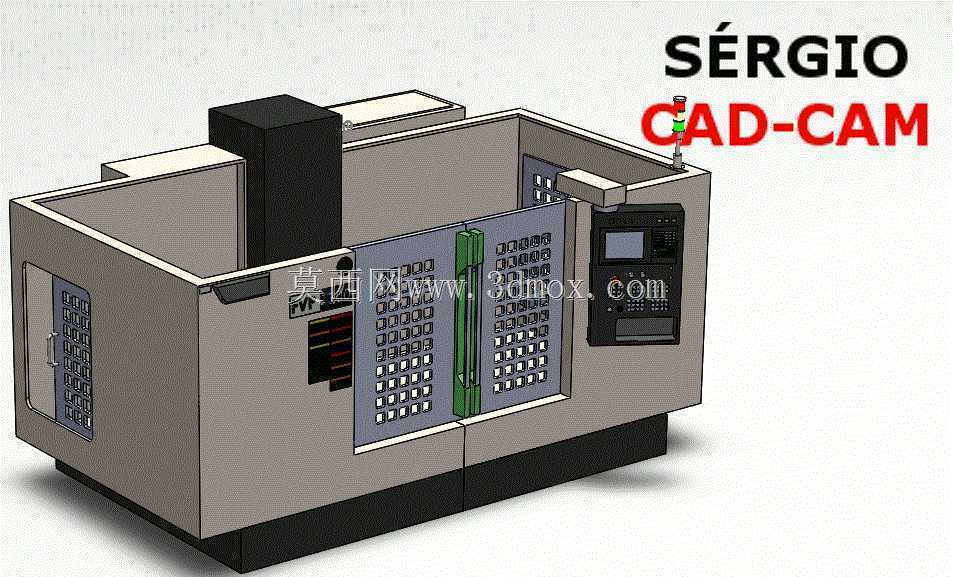

　　这款立式三轴数控铣床的三维结构，完整还原了通用立式加工中心的整机布局逻辑，可直接用于机加工车间布局规划、设备改造方案验证、教学演示场景的结构参考。从实际应用场景来看，这类设备是通用机械加工车间的核心加工单元，覆盖中小尺寸金属零件的铣削、钻削、镗削、铰孔、攻丝等多工序加工需求，在汽车零部件加工、通用五金件制造、模具型腔粗精加工、工装夹具非标件生产场景中都有极高的普及率，是离散制造机加工环节的标配设备。

　　整机采用经典的定梁立柱式C型结构布局，床身作为整机承载基础，采用箱型筋格设计，底部预留水平调节螺栓安装位，可适配车间不同平整度的混凝土地面安装需求，安装时需保证床身水平度误差控制在0.02mm/1000mm范围内，避免长期负载运行导致床身变形影响加工精度。工作台设置在床身中部的X向导轨副上，沿X轴做左右方向进给运动，鞍座搭载工作台沿Y轴做前后方向进给运动，主轴箱搭载在立柱导轨上沿Z轴做上下方向进给运动，三轴均采用线性导轨搭配滚珠丝杠的传动组合，可兼顾高速进给的响应速度与重切削时的负载刚性，三轴行程覆盖常规中小零件的加工范围，工作台面预留标准T型槽，可直接搭配通用平口钳、组合压板、专用工装夹具完成工件装夹，T型槽间距符合通用机床附件的安装标准，无需额外改造即可适配市面主流夹具产品。

　　从设计思路来看，整机结构优先考虑加工刚性与操作便利性的平衡：操作面板设置在机床前部右侧位置，高度适配操作人员站立操作的视线与手臂操作范围，面板可做小角度旋转调整，方便操作人员在装夹工件、调试程序时观察主轴位置与工件状态；双开门式防护门设置在机床前部，采用透明钢化玻璃作为观察窗，既可以阻挡加工过程中飞溅的切屑与切削液，也能让操作人员实时观察内部加工状态，防护门导轨设置在床身上部边缘，开关门行程不会超出机床整体安装边界，避免车间布局时预留过多操作空间造成场地浪费；刀库设置在主轴侧部位置，采用斗笠式刀库结构，换刀动作路径短，换刀效率可满足常规零件加工的工序切换需求，刀库容量适配通用加工场景的刀具数量需求，无需额外配置大容量刀库即可覆盖绝大多数加工工序的刀具装载需求。

　　电气柜集成设置在机床右侧位置，内部预留PLC、伺服驱动器、电源模块的安装空间，电气柜与机床主体的走线采用底部走线槽布局，避免加工过程中切屑、切削液进入走线区域造成线路老化损坏，电气柜柜门设置密封胶条，可达到车间常规使用的防护等级要求，减少车间粉尘、油雾进入电气柜内部造成元器件故障。切削液水箱集成在机床床身下部，预留切削液泵安装位与回流通道，加工过程中切削液可通过工作台周围的回流槽自动回流到水箱内，水箱设置可拆卸的过滤网结构，可过滤加工产生的切屑，避免切屑进入水泵造成管路堵塞。主轴单元采用内置电机的机械主轴，转速覆盖常规钢件、铝件、工程塑料等不同材质工件的加工转速需求，主轴端面预留标准刀柄安装接口，可适配通用规格的数控刀柄，降低刀具采购与使用成本。整机的安装边界紧凑，占地面积适配中小机加工车间的场地布局需求，设备顶部预留吊装孔，方便车间使用行车完成设备的进场安装与移位，整机重量分布均衡，长期运行时的重心稳定，不会因为三轴进给运动造成整机晃动，可保证加工过程的稳定性。在做车间布局规划时，设备后部预留散热与维护空间，前部预留操作与工件上下料空间即可满足日常使用需求，无需额外预留过多冗余空间。
