卡通小火龙形象手办三维造型设计

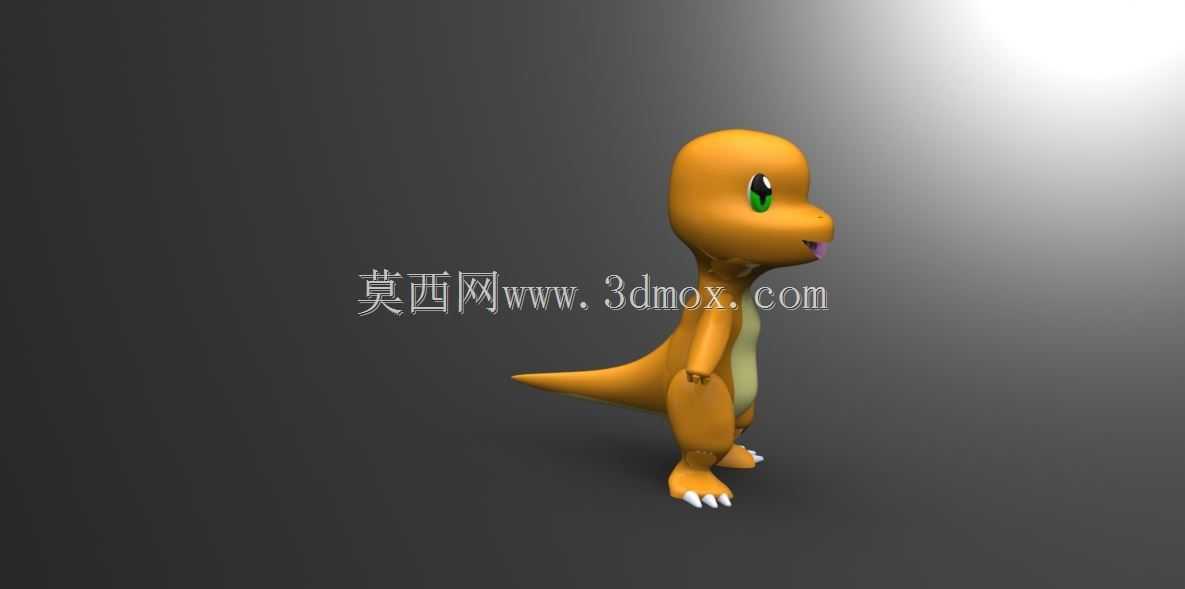

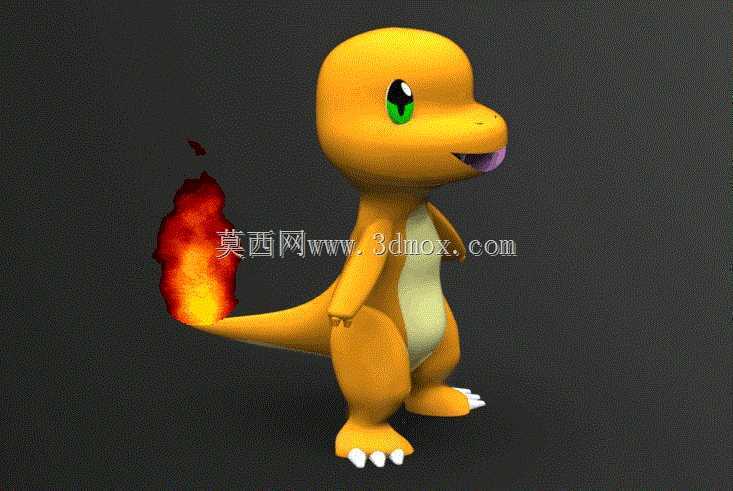

　　本次完成的卡通小火龙三维造型，核心面向潮玩手办量产、动漫主题展陈、IP衍生周边开发三类应用场景，在结构设计阶段优先匹配光敏树脂3D打印、PVC注塑两类主流手办加工工艺的成型边界，避免后续开模或打印阶段出现壁厚不均、支撑难去除的问题。整体造型采用Q版比例重构，将原作中偏向写实的爬行动物肢体比例调整为头身比1:1.2的圆润化形态，肢体转折处全部做R2-R3的圆角过渡，既契合卡通形象的软萌质感，也能避免注塑阶段出现尖角应力集中导致的部件开裂问题。尾部火焰结构做了分体式设计考量，火焰主体与尾根连接位置预留0.8mm深度的插接槽，可单独采用半透明PC材质打印或注塑，后续组装时通过过盈配合与主体连接，既保证火焰部分的透光视觉效果，

　　也无需在主体结构上做复杂的分色处理，降低后续喷涂工序的作业难度。外形尺寸上，整体站立高度控制在120mm，前后纵深75mm，左右最大宽度60mm，匹配常规桌面手办的摆放空间要求，底部脚掌位置做了1.5mm厚度的平面支撑脚，接触面积占脚掌总面积的70%，无需额外配置底座即可保证站立稳定性，重心偏移量控制在垂直支撑面内2mm范围内，不会出现侧翻问题。头部造型阶段重点调整了眼部与嘴部的曲面曲率，眼部采用内凹0.5mm的沉台结构，后续可直接粘贴水贴或安装独立亚克力眼珠，避免平面印刷带来的质感偏差；嘴部做微张处理，内部预留2mm深度的空腔，可选择性安装小尺寸舌部零件提升细节表现。肢体部分的手指、脚趾结构做了加粗处理，单指最小直径3mm，

　　既保留原作的三指爪特征，也避免小尺寸结构在打印或注塑时出现断件、填充不足的缺陷。腹部的浅色鳞片区域做了0.2mm的下沉差设计，后续分色喷涂时可直接沿着台阶边界做遮罩，无需额外刻线就能保证分色边界整齐，减少后期打磨修正的工作量。从展陈应用角度出发，该模型可直接导入渲染软件做材质绑定，表皮部分采用半哑光橙黄色PVC材质参数，腹部为米白色磨砂质感，尾部火焰添加自发光材质参数，可直接用于动漫展会的IP宣传效果图制作，也可等比例缩放至300mm高度作为主题展陈的玻璃钢雕塑母模，缩放过程中所有曲面均为G2连续，不会出现曲面破面、棱角变形的问题。针对手办量产的开模需求，整个模型的拔模斜度统一设置为1.5度，所有侧凹结构都做了拆件处理，分为主体、

　　尾焰、眼珠三个独立部件，分模线全部设置在肢体侧面、背部中线等视觉非核心区域，后续合模后产生的飞边可通过简单打磨去除，不会破坏正面视觉效果。在结构强度校核层面，肢体与躯干连接位置的壁厚统一设置为2.5mm，尾部与躯干连接位置做了局部加厚至3mm，避免日常把玩时出现尾部断裂的问题；所有内部空腔都做了均匀壁厚处理，避免注塑时出现缩痕、气泡等成型缺陷。
