宝可梦瓦斯弹卡通形象手办结构设计

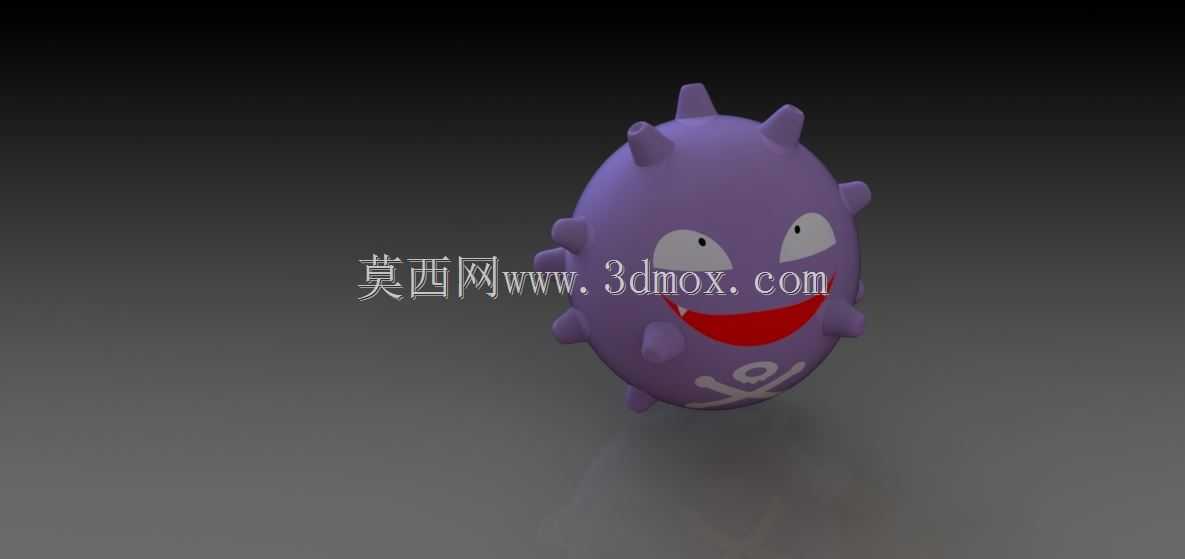

　　本次设计的球形卡通形象原型取自宝可梦初代的瓦斯弹，整体采用类球体的主体构型，在结构设计阶段优先考虑了潮玩手办的批量生产适配性，主体曲面采用G2连续过渡，避免出现锐边棱角，既符合卡通形象的软萌质感，也能降低注塑生产时的应力集中风险，同时减少后续打磨工序的工作量。主体表面的凸起尖刺结构采用均匀圆周排布，单根尖刺的拔模斜度控制在1.5度，根部做R0.8的圆角过渡，避免脱模时出现粘模或者尖角断裂的问题，尖刺的突出高度控制在主体直径的12%以内，既还原形象特征，也避免运输过程中凸起部位易磕碰断裂的问题。面部的眉眼与嘴部区域采用下沉式嵌合结构设计，眉眼部分的平面区域预留0.2mm的深度差，可适配后续水贴或者移印的工艺需求，

　　嘴部的红色区域单独做拆分件设计，拆分面沿着嘴部轮廓的自然边线设置，装配后缝隙控制在0.1mm以内，无需额外补土即可达到较好的外观效果。腹部的骷髅交叉骨标识采用浅浮雕结构，浮雕凸起高度为0.3mm，边缘做0.2mm的倒角过渡，既保证标识的辨识度，也不会因为凸起过高导致把玩时剐蹭脱落，同时浮雕区域的曲面完全贴合主体球面曲率，不会出现突兀的台阶感。从安装边界来看，该模型如果作为桌面摆件使用，底部可额外适配直径30mm的平面底座，底座与主体的连接采用隐藏式磁吸结构，主体底部内嵌直径6mm的圆形磁铁槽，深度为2mm，装配磁铁后与底座的磁铁对位吸附，既保证摆放时的稳定性，也不会破坏外观的整体性；如果作为钥匙扣挂件使用，

　　可在主体顶部的尖刺间隙处预留直径1.5mm的穿绳孔，孔位做倒圆角处理，避免挂绳长期摩擦断裂。在功能特性上，该构型除了作为静态手办摆件之外，也可适配慢回弹玩具的生产需求，主体内部预留空心腔体，壁厚控制在2mm，采用软胶材质注塑时，按压后可快速回弹，同时表面的尖刺结构采用软质材质一体成型，不会出现划伤风险；也可改造为小型储物容器，主体沿赤道面做拆分结构，拆分处采用旋转卡扣连接，内部腔体可存放小型回形针、耳钉等零碎物件，卡扣的旋合角度为30度，扣合后配合紧密，不会轻易松脱。设计过程中针对不同应用场景做了多轮结构校验，当用于3D打印FDM工艺制作时，主体的最小壁厚设置为1.2mm，所有悬空结构的倾斜角度均大于45度，

　　无需添加支撑即可完成打印，大幅降低后处理难度；当用于树脂打印制作高精度手办时，表面的浮雕细节可做到0.15mm的精度，还原形象的所有细节特征。针对潮玩展会的展示场景，该模型可等比例放大至300mm直径，主体内部预留灯组安装位，眼部与嘴部区域采用半透明材质，内置LED灯组后可实现发光效果，灯组的走线从底部底座内部穿出，完全隐藏走线结构，不会破坏外观完整性。结构设计阶段还考虑了多材质拼接的可行性，主体紫色部分采用哑光ABS材质，尖刺部分可采用同色系软胶材质做二次注塑，提升握持手感的同时，也能避免尖刺摔落时断裂，面部的白色眼部区域采用高光PC材质，提升眼部的通透质感，嘴部红色区域采用半透明软胶材质，发光场景下可呈现出更柔和的透光效果。整体构型的重心经过反复调整，重心点落在主体几何中心下方5mm处，无底座放置时也能保持稳定站立，不会出现倾倒的问题，所有拼接结构的公差控制在±0.05mm，批量生产时的装配良率可达到98%以上，适配各类潮玩生产、手办制作、3D打印定制等多个场景的使用需求。
