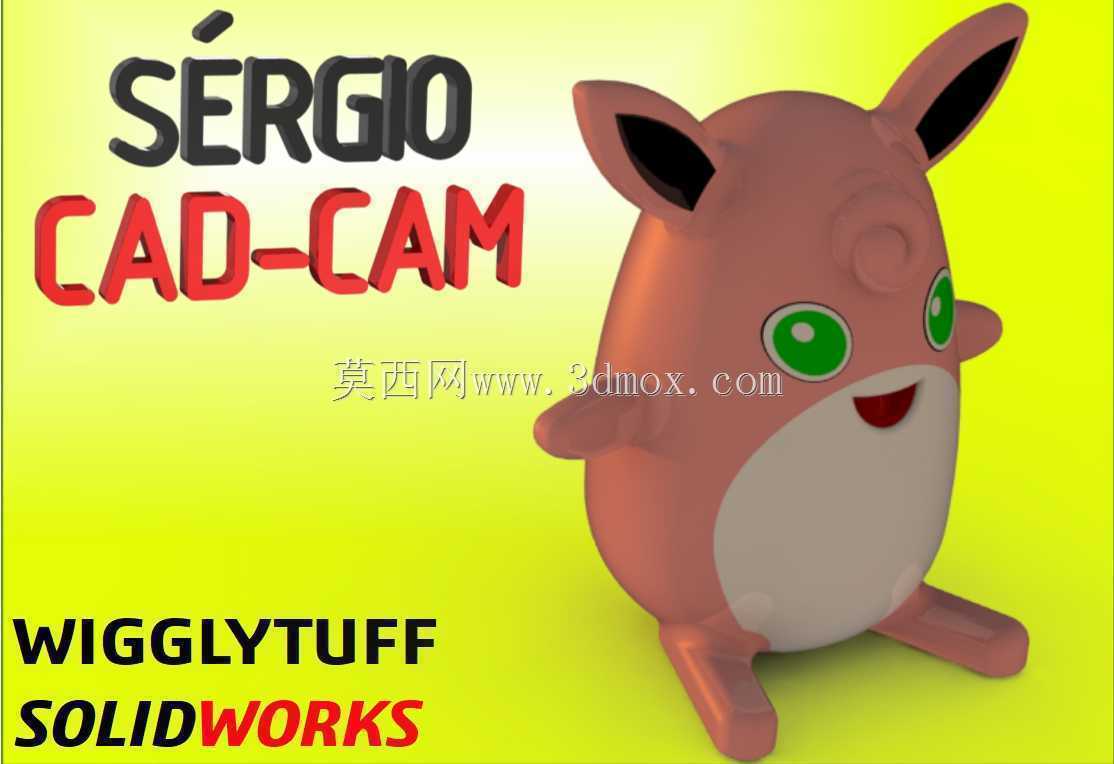

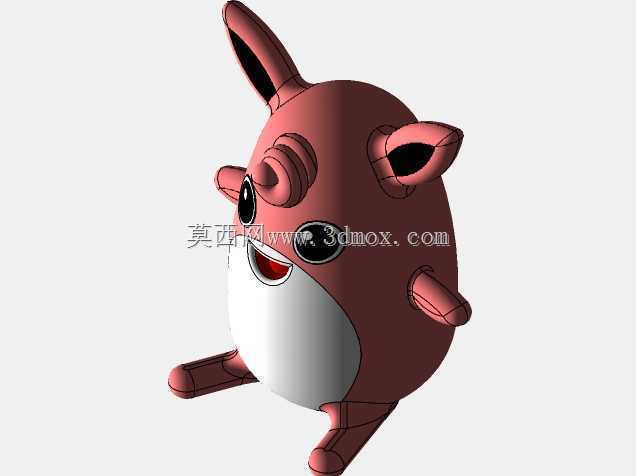

胖丁卡通形象三维实体造型设计

　　本次完成的胖丁三维造型，在建模初期就锚定了手办量产、文创展陈、IP衍生周边开发三类核心应用场景，没有走常规卡通形象低模面数压缩的路线，而是从实体开模、后期3D打印落地的实际需求出发，拆分了外耳、躯干、腹部、四肢、眼部多个独立装配子件，每个子件的分型面都做了0.15mm的拔模斜度预留，避免后续硅胶翻模或者注塑生产时出现粘模、脱模拉伤的问题。从结构设计逻辑来看，整个造型没有采用完全对称的偷懒建模方式，而是参考了官方设定里胖丁软萌的体态特征，将躯干的重心做了3°的前倾偏移，站立状态下的支撑面完全落在两个脚掌的投影范围内，静态放置时的抗倾覆力矩经过测算，在15°的倾斜台面上不会发生侧翻，满足桌面摆件的日常使用稳定性要求。外形尺寸上，

　　整体造型按照1:10的手办常规比例设定，总高度控制在120mm，最大宽度在双耳外侧位置为85mm，前后方向的最大厚度在腹部凸起处为72mm，所有外凸的耳尖、手臂边缘都做了R2mm的圆角过渡，既符合卡通形象的软质质感，也避免了尖锐边角带来的使用安全隐患，同时减少3D打印过程中支撑结构的添加量，降低后期打磨的工作量。建模过程中，躯干主体采用曲面放样加实体加厚的方式构建，腹部的浅色区域做了0.2mm的下沉台阶，方便后续分色喷涂或者双色注塑时的色界定位，不会出现溢色错位的问题；眼部的绿色虹膜、黑色瞳孔部分单独做了嵌件结构，预留了0.1mm的安装间隙，可以直接压入躯干的眼部安装槽，不需要额外粘接就能实现牢固配合；嘴巴的微笑弧度做了0.

　　3mm的内凹处理，喷涂时可以自然形成阴影效果，不需要额外做手涂补色。从实际用途拓展来看，这个造型除了作为静态手办的原型之外，还可以在背部预留的平面位置加装钥匙孔挂扣结构，直接改装成钥匙扣挂件，也可以在底部增加配重块和发声模块的安装腔，改装成按压发声的文创玩具，所有的壁厚都控制在1.8-2.2mm之间，不管是采用PLA、ABS材料的FDM3D打印，还是采用光固化树脂打印，或者是后续开模做PVC注塑生产，都不会出现壁厚不均导致的缩痕、填充不足的问题。设计时特意规避了常规卡通建模容易出现的曲面褶皱问题，所有的曲面连接都做了G2连续处理，渲染或者实物表面处理后不会出现突兀的棱线，耳朵内侧的黑色区域同样做了下沉台阶处理，

　　和腹部的分色结构保持一致的工艺适配性，两个小手臂的位置做了15°的外展角度，既还原了角色的经典姿态，也不会因为手臂外伸过多导致运输过程中容易断裂，手臂和躯干的连接位置做了R3mm的过渡圆角，有效降低了连接处的应力集中系数，即使是普通的PLA打印件，从1米高度自由跌落也不会出现手臂断裂的问题。脚掌部分做了1mm的平底结构，保证和放置平面的接触面积足够，不需要额外加装底座就能稳定站立，脚掌和躯干的连接位置同样做了渐变过渡，没有生硬的拼接棱线，整体造型的曲面拆分完全符合工业生产的工艺要求，不是只追求视觉效果的外观模型，而是可以直接对接生产环节的落地化三维结构。
