双层结构玩具运载卡车结构设计

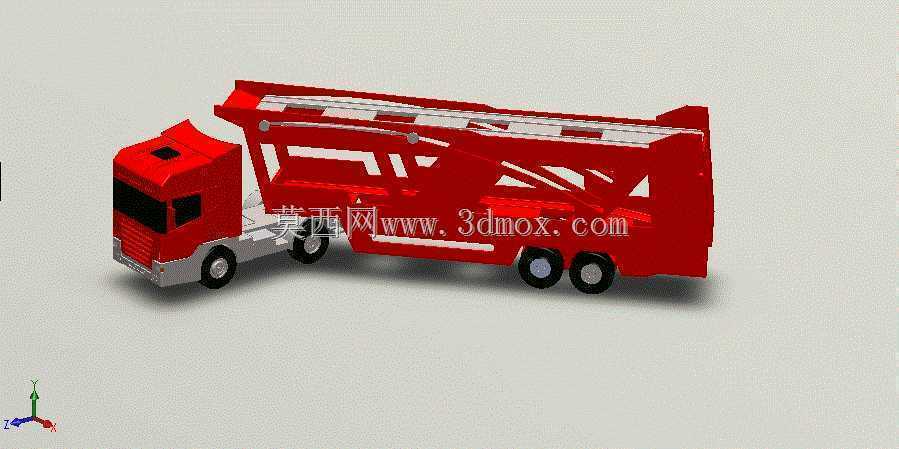

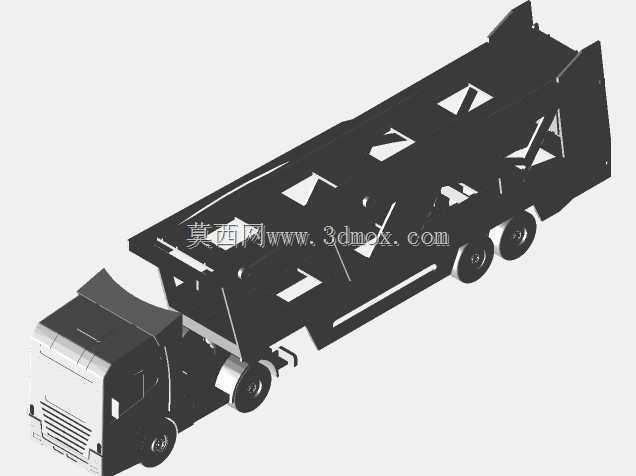

　　这款双层结构的玩具运载卡车，核心定位面向儿童玩具场景，同时可作为车辆结构教学的具象演示载体，日常使用中既可以作为桌面摆件，也能配合小比例乘用车模型完成装载、转运的模拟游玩场景，还原真实道路上商品车运输车的作业逻辑。从结构设计逻辑来看，整车采用平头驾驶室布局，最大化压缩驾驶室轴向占用空间，为后部的双层装载平台留出足够的布置长度，上层装载平台通过铰接式支撑结构与底盘框架连接，可实现小角度的抬升动作，方便下层空间的车辆取放，这一结构完全参考了真实商用车辆运输车的上下层跳板联动逻辑，只是针对玩具的使用特性简化了液压撑杆结构，替换为卡扣式定位结构，降低生产装配难度的同时，也能满足玩具反复开合的耐用性要求。底盘部分采用三轴布局，前轴为转向桥，

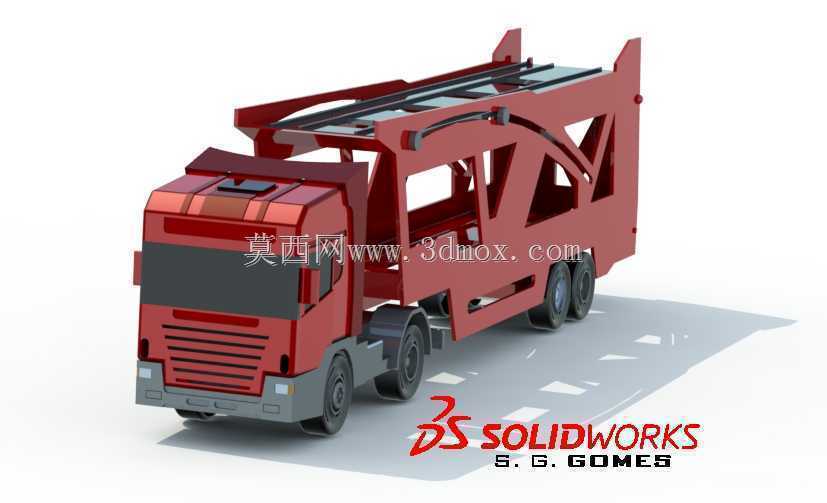

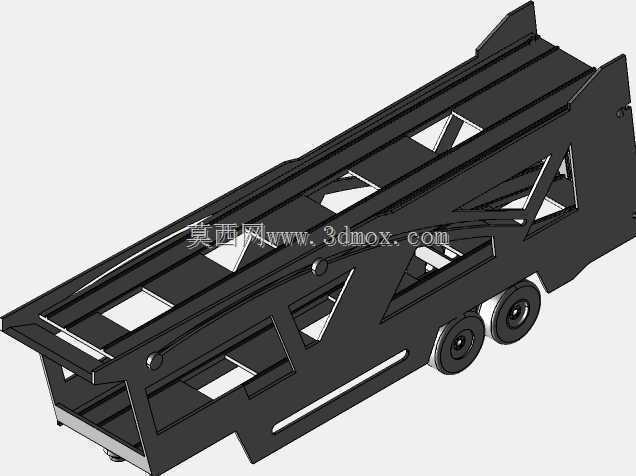

　　后两轴为驱动承载桥，轮距设定匹配常见1:50比例小比例玩具车的通行宽度，整车宽度控制在常规玩具收纳格的容纳尺寸范围内，总高度低于多数家用展示柜的层板间距，不会出现摆放时卡滞的问题。驾驶室部分做了细节简化，前挡风采用大倾角斜面设计，既还原真实重卡的空气动力学造型特征，也避免了直角结构带来的磕碰安全隐患，前脸的格栅结构做了凸起造型，不需要额外的分件就能通过注塑一体成型还原重卡的前脸辨识度，侧面的后视镜结构采用与驾驶室同材质的软胶连接，避免玩耍过程中碰撞断裂。后部的装载框架采用桁架式镂空结构，一方面减轻整体零件重量，降低玩具的材料成本，另一方面镂空结构也能让装载在平台上的小车模型部分外露，提升视觉上的装载层次感，

　　框架两侧的挡边高度刚好卡住小比例车模的轮侧位置，不会在模拟行驶晃动时出现车辆滑落的问题。设计过程中重点考量了零件的装配公差，所有卡扣连接位都预留了0.1mm的装配间隙，适配注塑生产的收缩率偏差，轮轴部分采用光轴穿接结构，没有额外的固定卡榫，装配时直接压入底盘的轴孔即可，大幅提升流水线的装配效率。轮胎部分采用软质塑胶材质，表面做了简化的胎纹设计，既保证在光滑桌面推动时的摩擦力，也不会因为硬材质刮花家具表面。从安装边界来看，整车所有外凸结构都做了R2以上的圆角处理，没有尖锐棱角，符合玩具安全的设计规范，整车的重心控制在底盘中轴线偏下位置，装载满小比例车模时也不会出现侧翻的问题，上层平台的卡扣定位点设置在平台前端与后端两个位置，

　　抬升时只需要松开前端卡扣即可完成平台掀起，操作逻辑简单，适配低龄儿童的操作能力。在结构强度校核上，框架部分的筋位厚度设置为1.5mm，既不会因为太薄出现注塑缺料，也不会因为太厚导致零件表面出现缩痕，底盘的主承载面厚度设置为2mm，承受整车载荷加上额外装载的小车重量时，不会出现明显的形变。这款模型的结构设计完全平衡了玩具的游玩属性、生产的工艺可行性以及外观的还原度，没有多余的冗余结构，每个造型特征都对应实际的功能需求，不管是作为玩具量产的结构参考，还是作为车辆结构教学的演示模型，都具备足够的参考价值。
