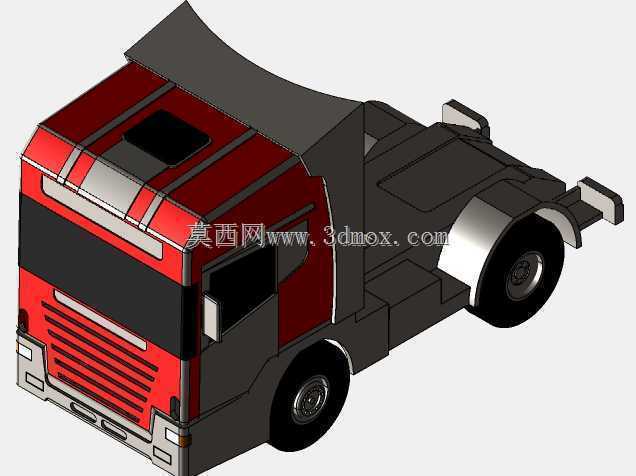

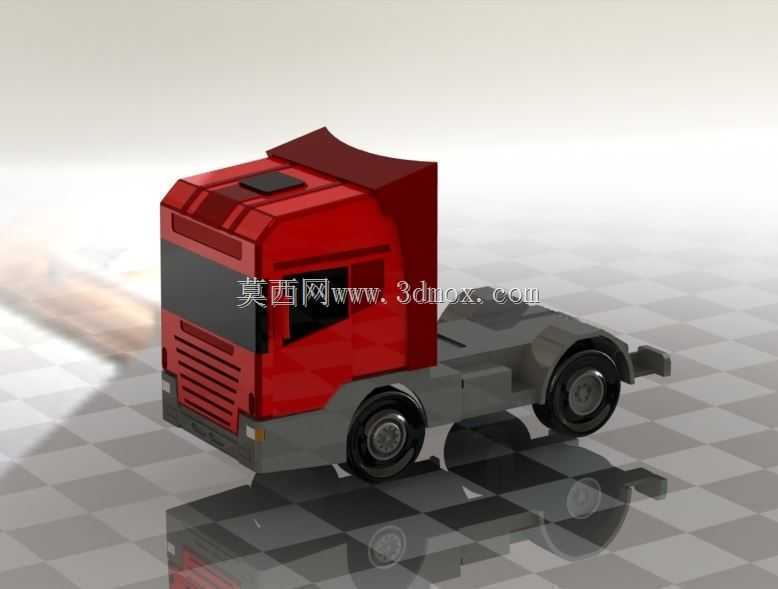

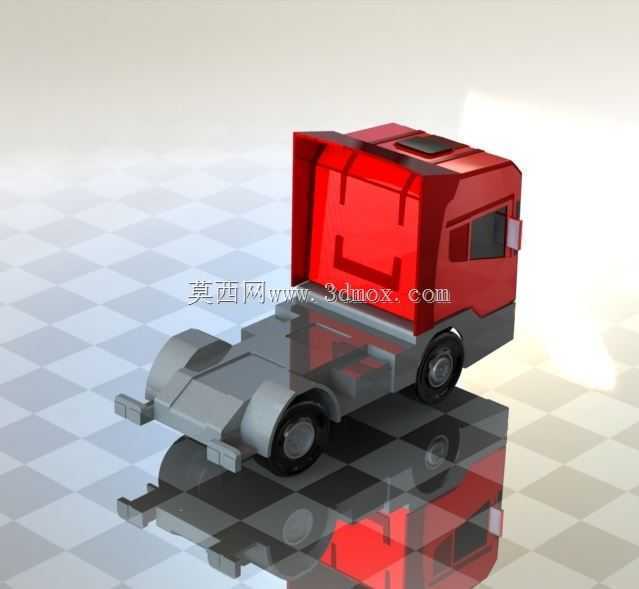

卡通风格半挂牵引卡车头玩具三维结构

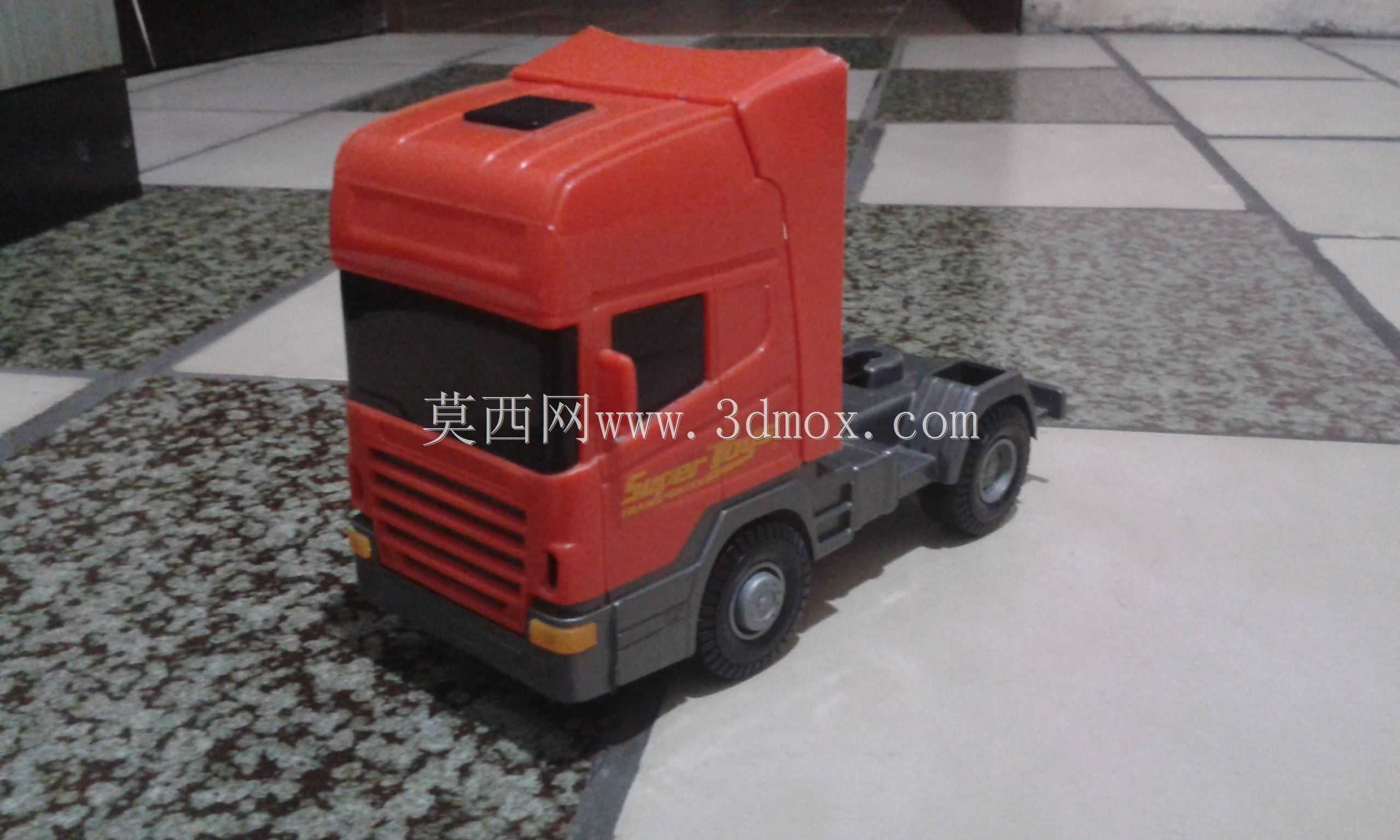

　　这款卡通化半挂牵引车头的三维结构设计，核心面向低龄儿童玩具、桌面摆件以及科教演示载具场景，在结构规划阶段就跳出了写实商用车的工程参数束缚，优先匹配玩具产品的落地需求。从实际使用场景出发，这类牵引车头玩具既可以单独作为把玩件，也可以搭配同比例的货厢挂具组成完整半挂卡车套装，适配桌面场景游戏、幼儿园教具展示、文创周边衍生等多个使用方向，结构设计上充分考虑了玩具产品的抗摔性、易装配性，没有复杂的薄壁脆弱结构，所有外露棱角都做了大圆角过渡处理，避免儿童把玩过程中出现划伤风险。

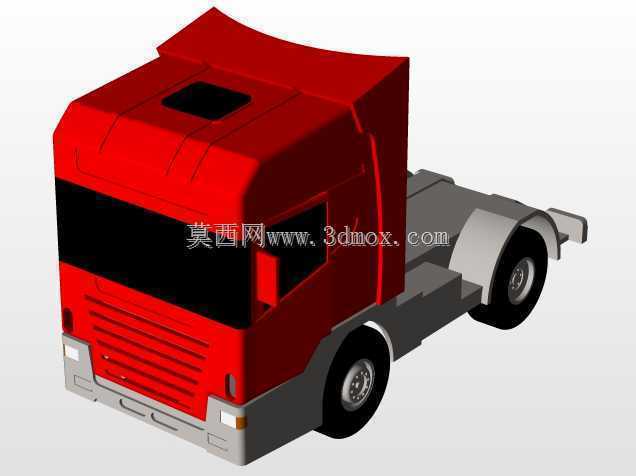

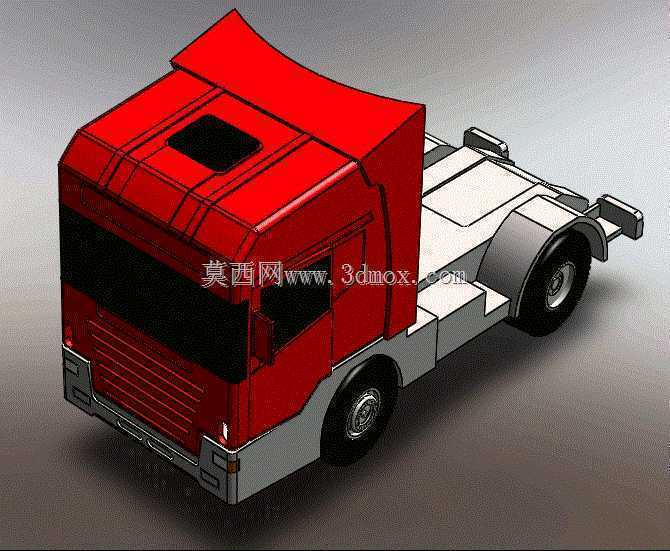

　　设计思路上没有照搬真实商用牵引车的底盘传动、驾驶室内部复杂结构，而是做了适配玩具生产的简化处理：驾驶室部分采用一体化的流线型卡通造型，前挡风玻璃做了大倾角的倾斜面，既还原了真实牵引车的视觉识别特征，又减少了注塑生产时的倒扣结构，降低模具开模复杂度；前脸的进气格栅采用分层凹槽式设计，不需要额外的粘贴件就能呈现出格栅的层次感，减少装配工序的同时也避免了小零件脱落造成的误食风险。底盘部分采用整体式承载结构，将轮轴安装位直接集成在底盘壳体上，不需要额外的金属支撑件，轮轴与轮毂的配合间隙控制在0.2mm范围内，既保证车轮转动顺滑无卡滞，又不会出现轮轴松脱的问题。

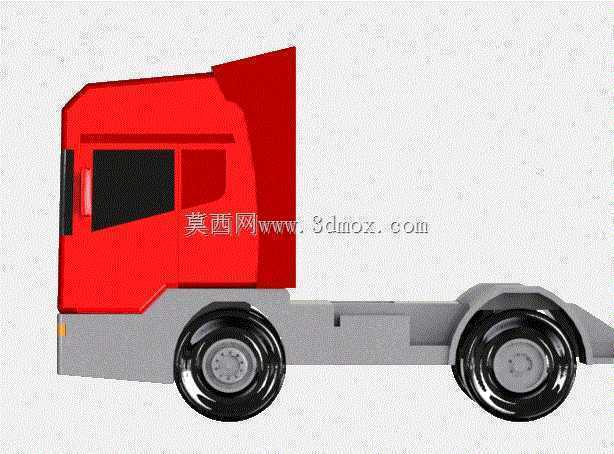

　　外形尺寸方面，这款牵引车头的整体长度控制在120mm区间，宽度控制在55mm，驾驶室最高点高度为70mm，完全匹配1:50比例的玩具车模通用尺寸规范，安装边界上，底盘后部的牵引挂接位预留了直径8mm的挂接孔，孔位中心距离底盘底面高度为25mm，可以兼容同系列所有标准挂具的连接销尺寸，不需要额外调整结构就能实现不同货厢、专用作业挂具的快速切换。车轮部分采用橡胶质感的轮胎包覆硬质塑料轮毂的结构，轮胎表面做了简化的块状花纹，既保证在木质、塑料、纸质等常见桌面材质上有足够的摩擦力，推行时不会出现打滑空转，又不会因为花纹过深积攒灰尘难以清理。

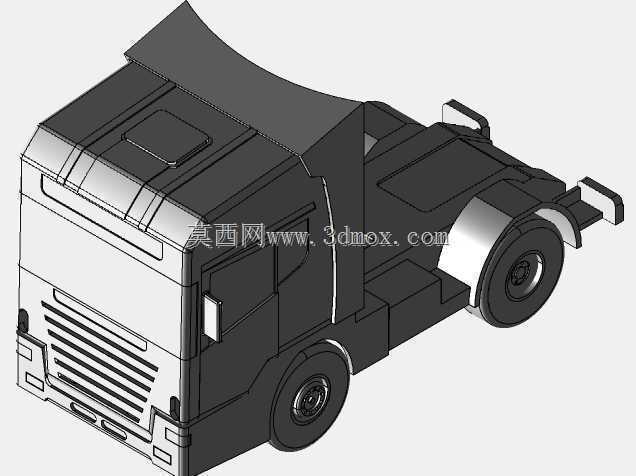

　　从结构拆分来看，整个产品仅分为驾驶室壳体、底盘壳体、车轮组件、牵引插销四个大类零件，所有零件的连接都采用卡扣式结构，不需要螺丝或者粘接剂就能完成总装，单台产品的总装工序可以控制在10秒以内，非常适配流水线大批量生产的效率要求。驾驶室顶部的导流罩做了和驾驶室一体化的造型设计，没有采用分体式粘接结构，避免了把玩过程中导流罩受碰撞脱落的问题；侧面的车门区域做了内凹的线条造型，还原真实车门的视觉特征，但没有做可开门的活动结构，进一步提升结构整体强度，减少活动部件带来的故障概率。

　　在材质适配的结构设计上，所有壳体的壁厚都均匀控制在1.8mm，没有出现壁厚突变的区域，避免注塑生产时出现缩痕、翘曲等质量问题，壳体内部的加强筋都做了1mm的厚度设计，加强筋的排布方向和产品脱模方向完全一致，不需要额外的抽芯结构就能完成脱模。车轮的轮毂和轮胎采用双色注塑工艺适配的结构，轮毂的卡接槽深度控制在1.5mm，保证软胶轮胎和硬质轮毂结合牢固，推行过程中不会出现轮胎和轮毂相对滑动的问题。牵引插销采用带倒扣的弹性结构，插入挂接孔后可以自动锁止，需要拆分挂具时只需要轻轻向上抬起插销就能解锁，操作力度控制在5N左右，低龄儿童也可以轻松操作，不会出现卡滞无法拆分或者连接过松容易脱落的问题。
