卡通宝可梦形象Q版手办三维造型设计

　　本次完成的卡通宝可梦系列Q版造型，核心面向潮玩手办生产、动漫周边展示、文创IP衍生开发场景，可直接适配光固化3D打印、注塑开模、树脂翻模等常见手办加工工艺，也可作为数字藏品、虚拟展示素材使用。设计过程中优先考虑手办量产的工艺可行性，所有造型的外轮廓均做了圆角过渡处理，避免尖锐直角带来的脱模卡滞、打印层厚堆积毛刺问题，同时控制所有突出结构的拔模斜度在1.5度以上，无需额外做拆件处理即可满足小规模翻模生产的要求。

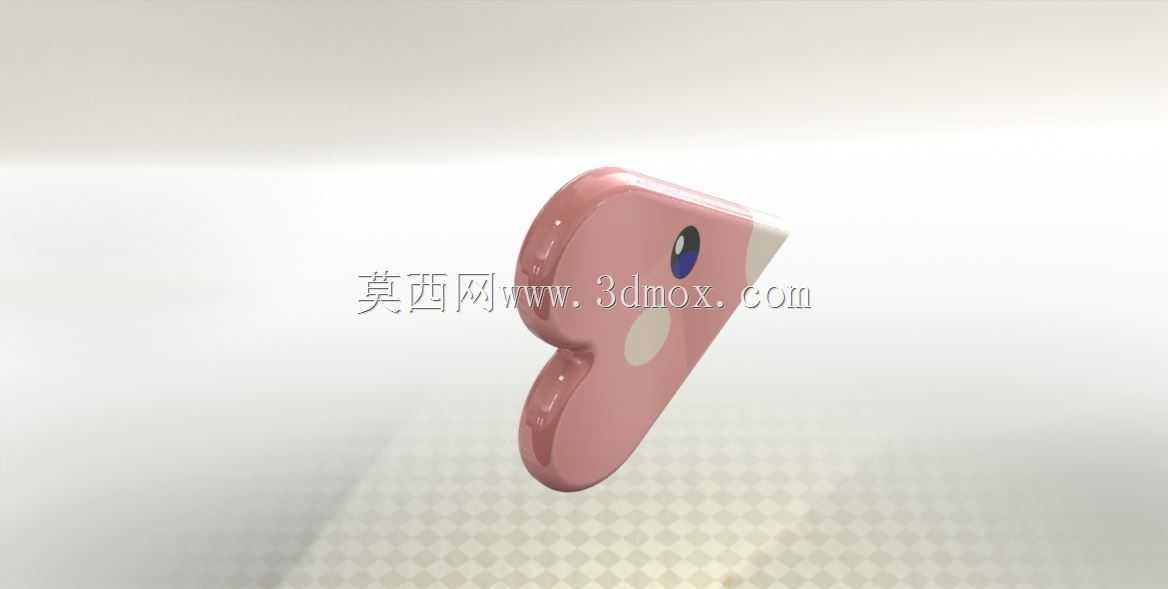

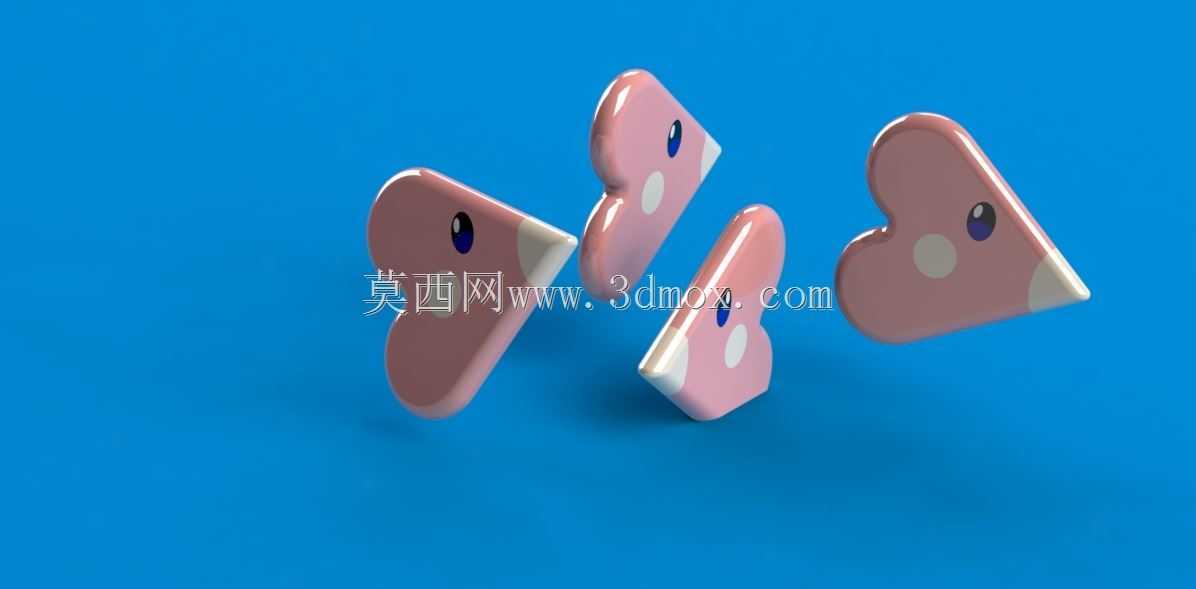

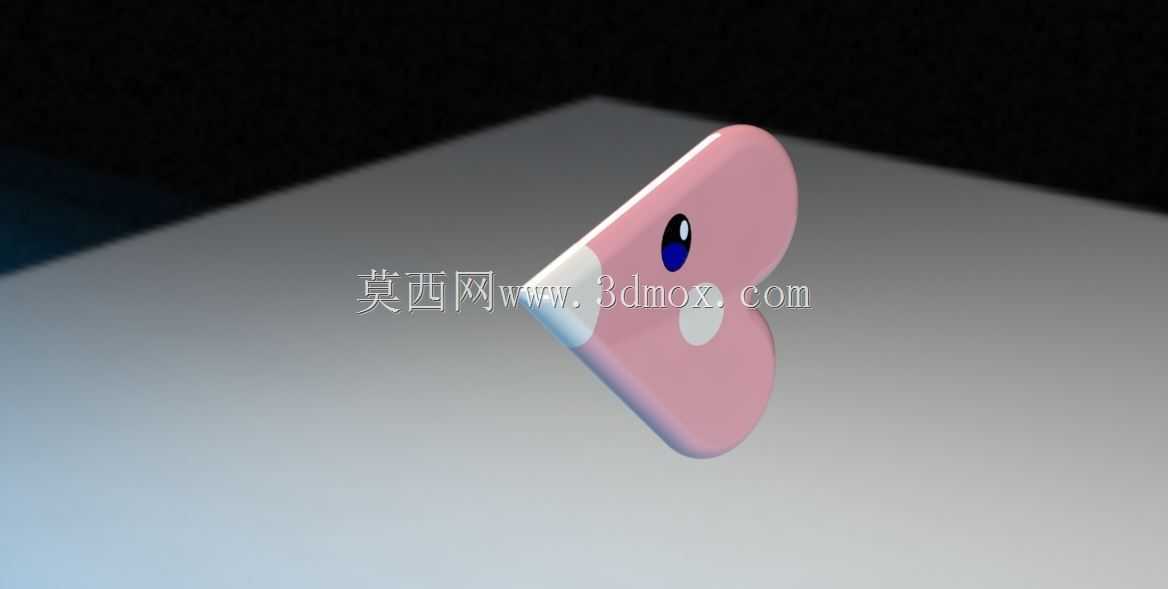

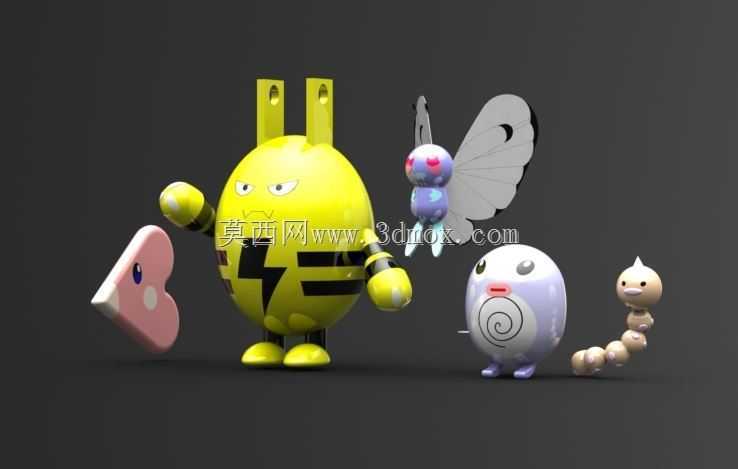

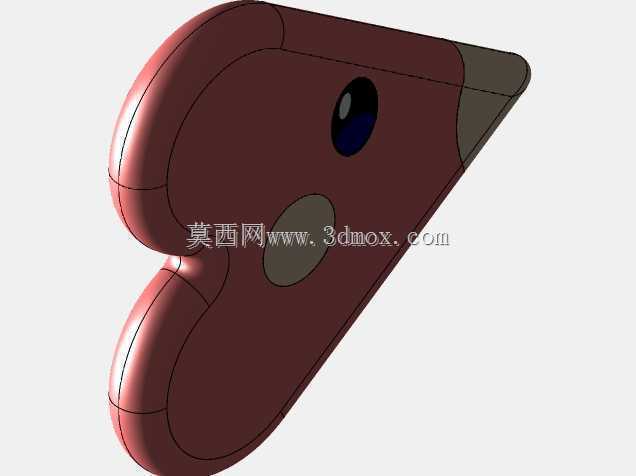

　　从结构设计逻辑来看，整套造型拆分了五个独立角色单元，每个单元都设置了独立的水平支撑接触面，无需额外添加打印支撑即可平稳放置在打印平台上，减少后期支撑拆除的打磨工作量。其中黄色电击类角色的耳部双凸起结构做了壁厚加强处理，内部填充密度设置为20%的网格结构，既保证整体重量控制在单只手办50g以内的常规手办重量区间，也避免细长凸起结构在运输、把玩过程中出现断裂问题。粉色爱心形鱼类角色的边缘做了2mm的圆弧倒角，贴合Q版造型的软萌质感，同时避免薄边结构在脱模时出现缺胶、飞边问题。

　　带蝶翼的小型漂浮角色，翼面结构做了0.8mm的均匀壁厚设计，翼根位置做了渐变加厚处理，从翼尖0.8mm逐步过渡到翼根2mm，平衡翼面的轻薄视觉效果与结构强度，避免翼部易折断的问题。螺旋纹球形角色的嘴部环形结构做了内嵌式设计，突出高度控制在1mm以内，既还原角色特征，也避免突出结构在把玩时被剐蹭掉漆。尾部虫型角色的分节结构做了0.3mm的间隙设计，若采用柔性树脂打印可实现小幅度的关节活动效果，若采用硬质树脂生产也不会出现分节粘连的问题，兼顾不同生产工艺的适配性。

　　外形尺寸方面，整套造型的最高单元高度控制在120mm以内，最宽单元宽度控制在80mm以内，整体摆放占用的台面尺寸不超过300mm*200mm，适配常规手办展示盒的内部安装边界，无需定制特殊尺寸的展示包装。所有角色的重心均经过配平计算，重心投影落在自身支撑面的中心区域，放置在10度倾斜的台面上也不会出现倾倒问题，无需额外配置底座即可稳定摆放。

　　设计过程中对所有曲面做了G2连续处理，表面没有突兀的折痕与曲率突变，喷涂上色时可以保证漆面的均匀流平，不会出现积漆、色差问题。角色表面的纹路标识均做了0.2mm的下沉凹槽设计，移印或者手绘时可以精准对齐纹路边界，降低上色的工艺难度。不同角色之间的配色分区做了明确的结构分界，分模线位置全部设置在角色造型的视觉背面，或者结构转折的阴角位置，最大程度降低分模线对外观展示效果的影响。

　　针对手办生产常见的收缩率问题，所有尺寸均按照树脂材料0.3%的收缩率做了预放大处理，保证成品尺寸与设计尺寸的误差控制在0.1mm以内，满足潮玩产品的尺寸公差要求。对于需要做磁吸拼接的展示场景，每个角色的底部都预留了3mm直径、1mm深度的磁铁安装槽，可直接嵌入钕铁硼磁铁实现与金属展示底座的吸附固定，安装槽的位置做了统一的中心对齐设计，不同角色可以互换摆放位置，适配不同的展示陈列需求。
