宝可梦电击怪卡通形象三维结构设计

　　本次完成的电击怪三维结构设计，核心面向动漫周边手办开发、潮玩展品制作、IP衍生陈列道具的落地需求，在结构设计阶段充分考虑了不同应用场景的适配性。针对桌面级手办量产场景，整体采用球形主体为核心承载结构，将肢体、头部特征件全部做模块化拆分设计，避免一体成型带来的脱模困难、壁厚不均问题；针对线下主题展的大型陈列道具场景，主体球形结构预留了内部支撑骨架的安装位，可直接穿入方管支撑框架，无需额外破坏外观面做二次固定。

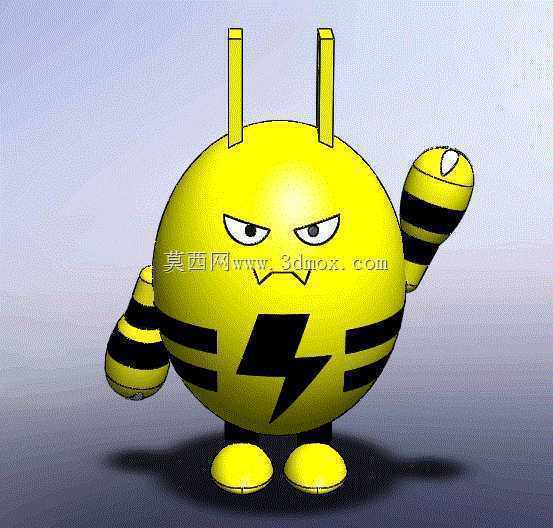

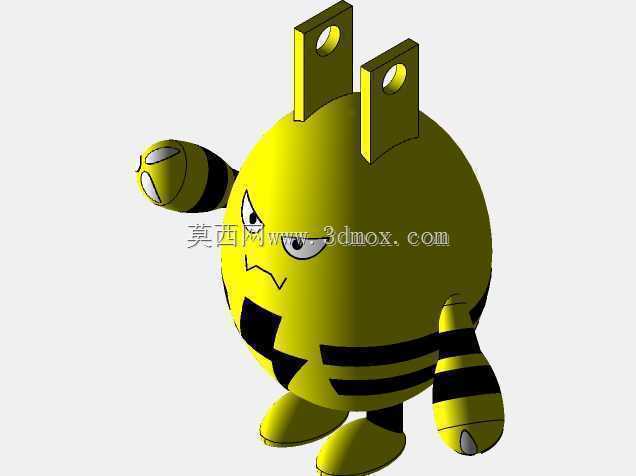

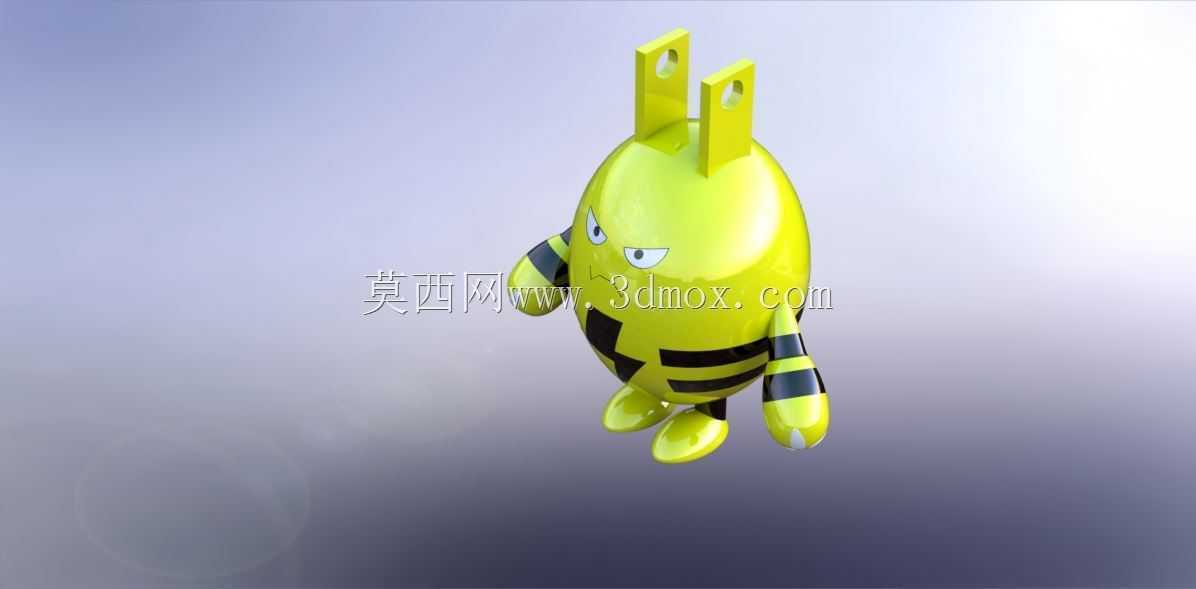

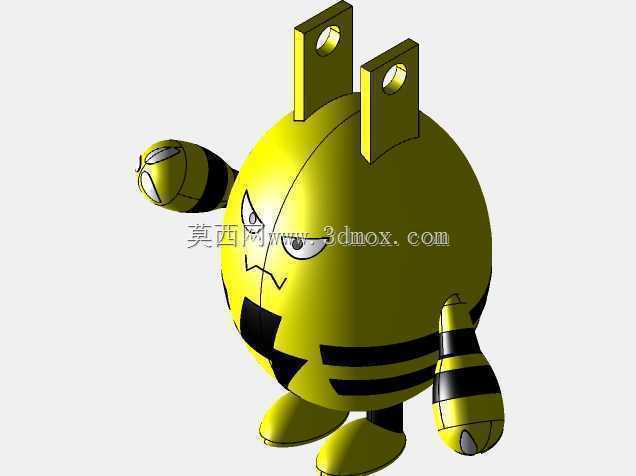

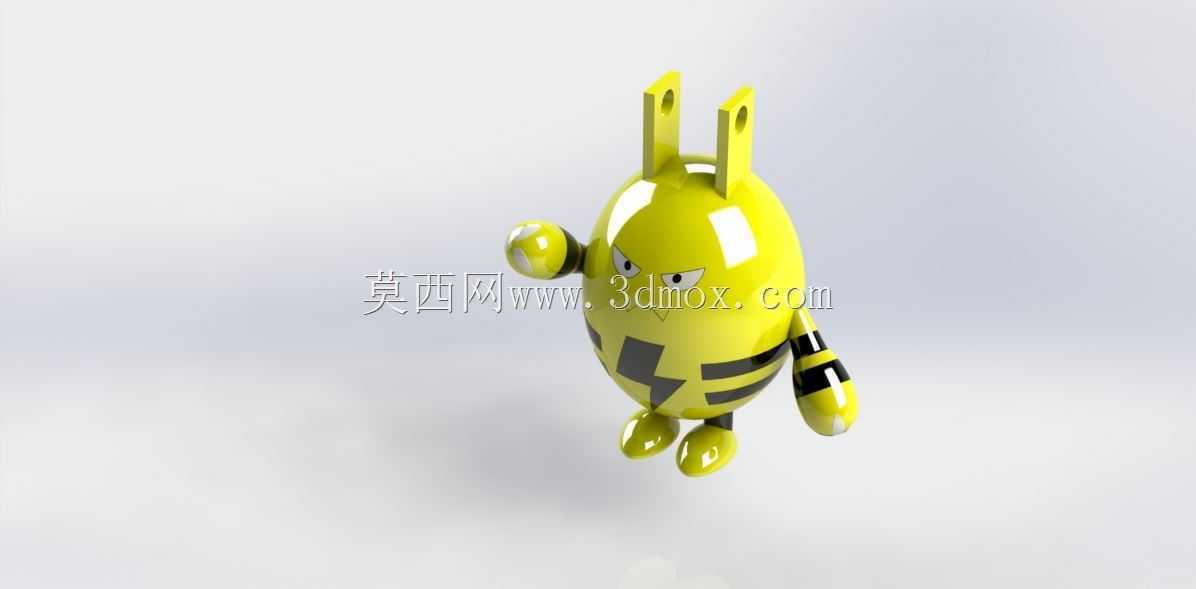

　　从功能特性层面看，该结构完全还原电击怪的识别特征：主体球形外壳做等壁厚处理，常规手办尺寸下壁厚控制在1.8-2.2mm区间，适配注塑、光固化3D打印等多种成型工艺，不会出现缩痕、填充不足的成型缺陷；头顶两根平行的柱状触角，根部做R2圆角过渡，避免尖角位置在脱模、搬运过程中出现断裂，触角与主体的连接位设计0.3mm的定位止口，组装时可快速对齐，无需反复调整位置；手臂部分采用分段式结构，上臂与主体球形外壳通过隐藏式转轴连接，可实现小角度的姿态调整，满足不同展示姿态的需求，手臂表面的黑色条纹采用凹槽嵌装设计，无需后期手工分色喷涂，直接通过不同色号的零件嵌合即可实现分色效果，大幅降低后期涂装的人工成本；手部的握拳造型做了0.5mm的壁厚加强，避免小尺寸零件的脆断问题；脚部为两个独立的椭圆形支撑件，与主体底部的连接位设计定位卡槽，组装后整体重心落在两个脚件的支撑面中心，无需额外配置底座即可实现稳定直立放置，不会出现倾倒问题；主体正面的闪电标识采用下沉0.2mm的凹槽设计，可通过填色、嵌件、移印等多种方式实现标识效果，适配不同工艺的生产需求。

　　设计思路上没有直接采用曲面面片拼接的常规卡通建模方式，而是以参数化实体建模为核心，所有特征全部基于实体特征生成，方便后续根据不同的尺寸需求做参数化缩放，不会出现曲面缩放后的破面、变形问题。建模初期先确定主体球形的基准直径，以此为基准推导所有附属特征的尺寸比例：触角高度为主体球直径的0.35倍，触角截面为边长0.08倍球径的正方形，边缘做R0.5圆角；手臂总长为球径的0.6倍，手臂截面直径从根部的0.18倍球径逐步过渡到腕部的0.12倍球径，符合卡通形象的肢体比例；脚件的长轴尺寸为0.22倍球径，短轴为0.16倍球径，高度为0.1倍球径，保证支撑稳定性的同时符合视觉比例。所有外观面的尖角位置全部做圆角过渡，最小圆角不小于R0.3，避免成型过程中的应力集中问题，也能避免日常使用时的划伤风险。

　　安装边界层面，针对小尺寸手办场景，所有零件的拼接缝隙控制在0.1mm以内，组装后无明显缝隙，无需额外补土打磨；针对大型陈列场景，主体球形外壳可做对半拆分设计，拆分面选在球体水平中心位置，拆分位设计一圈密封止口，拼接后可隐藏拼接缝隙，内部预留的支撑安装位可适配2020mm到4040mm的标准方管骨架，安装时从球体底部穿入，直接连接触角位置的内部加强筋，实现整体结构的刚性强化；如果需要加装发光组件，球体内部预留了直径0.4倍球径的空腔，可放置纽扣电池、LED灯组，触角位置采用半透明材质即可实现发光效果，无需额外改动外观结构。整个结构没有复杂的倒扣特征，所有零件的脱模斜度控制在1-1.5度，适配常规注塑模具的设计要求，也可直接用于3D打印快速成型，无需额外添加支撑结构，大幅降低成型后的后处理工作量。
