移动式液压气动绞车起重吊运设备结构

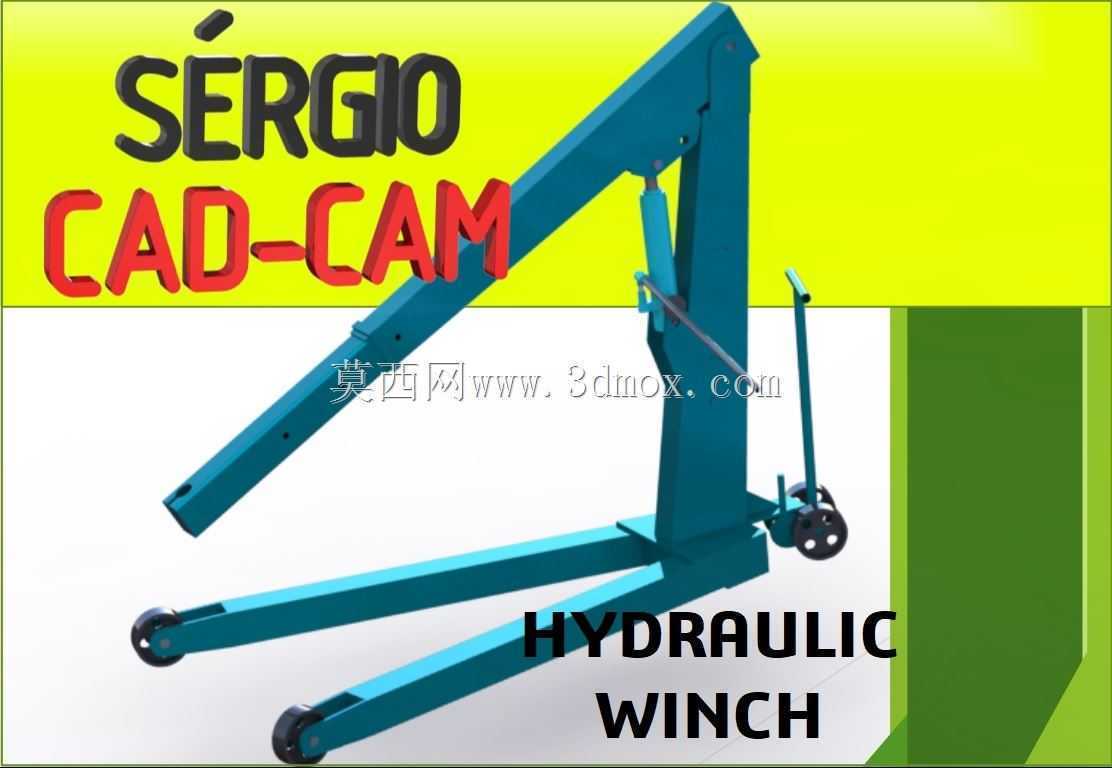

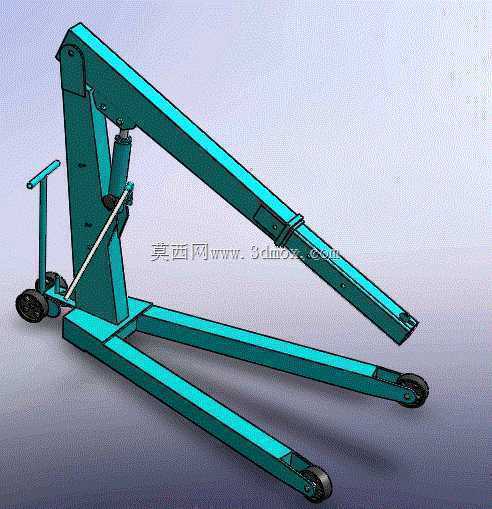

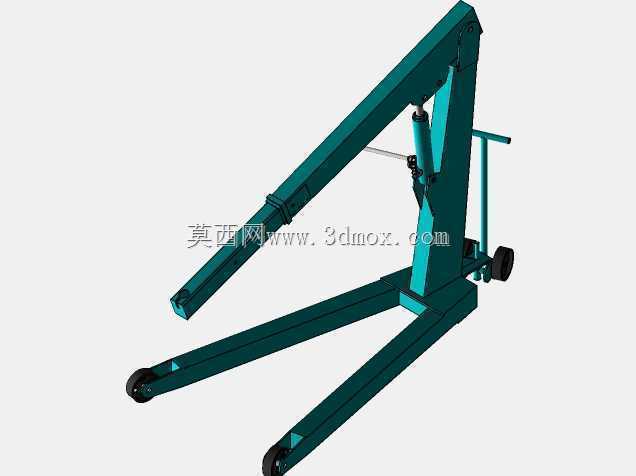

　　这款移动式液压气动绞车类起重设备，主要面向机加工车间重型工件周转、设备维保现场部件拆装、仓储区域重型货物堆垛移位这类需要灵活调整吊装点位的作业场景，区别于固定安装的行吊设备，它不需要提前铺设运行轨道，也不用对作业场地的地面做预埋加固处理，依靠底部的脚轮结构就能在平整的硬化车间地面、厂区硬化通道上灵活推移，转场作业的适配性极强，能覆盖固定起重设备无法触达的零散吊装工位需求。从功能特性来看，设备采用液压驱动的伸缩吊臂结构，吊臂的变幅动作依靠集成在臂架与底座之间的液压油缸完成，作业时可以根据吊装重物的实际高度、作业半径需求，调整吊臂的仰角以及伸缩段的伸出长度，匹配不同距离、不同高度的吊装点位，

　　不需要反复移动整机位置就能完成小范围内的吊装对位，大幅减少作业过程中设备移位的频次。吊臂末端配套的气动绞车组件，以压缩空气作为动力源完成重物的起升与下降动作，相比电动绞车，气动驱动的形式在存在易燃易爆挥发物的涂装车间、油品存放区域这类特殊作业场景下，不会产生电火花，作业安全冗余更高，同时气动驱动的过载保护特性更柔和，遇到轻微卡滞时不会像电动驱动那样瞬间输出大扭矩造成结构过载，能有效保护吊装连接件与被吊工件的结构完整性。底座部分采用了前伸式的支腿结构，作业时支腿前端的支撑脚接触地面，配合后部的配重区域，能在额定吊装负载下保证整机的抗倾覆稳定性，支腿的跨距经过结构校核，在吊臂伸出至最大作业半径、起吊额定负载时，

　　整机的重心始终落在支撑轮廓的安全范围内，不会出现侧翻风险；非作业状态下支腿可随整机一同推移，不需要额外拆装支腿结构，转场准备时间极短。从设计思路层面，整个设备的结构做了集成化处理，液压动力单元、气动控制管路、操作手柄都集中布置在底座靠近操作位的一侧，操作人员站在设备侧方就能同时完成吊臂变幅控制、绞车起升下降控制、设备推移转向的全部操作，不需要多人配合就能完成常规的吊装作业，人力成本投入更低。结构细节上，吊臂的铰接点做了加厚的衬套处理，反复变幅作业时的铰接磨损量更小，设备的长期使用精度保持性更好；底部脚轮采用了硬质耐磨尼龙材质，推移时阻力小，同时不会对环氧地坪这类车间常见地面造成压痕损伤，

　　脚轮配套的锁止结构可以在吊装作业时锁定滚轮位置，避免作业过程中设备出现意外滑移。安装与使用边界方面，这款设备不需要做固定安装，仅需要作业地面为平整硬化地面，地面承载力满足设备自重加额定吊装负载的压强要求即可，整机的通行宽度控制在常规车间通道的宽度范围内，能顺利通过大部分生产车间的标准安全通道门，不需要对车间现有通道做拓宽改造；吊臂在完全收回、仰角收至最低位置时，整机的高度满足常规车间内的通行限高要求，能在设备排布密集的生产车间内部灵活穿行。设备的操作逻辑做了简化设计，控制手柄的动作方向与吊臂、绞车的动作方向完全对应，没有复杂的操作逻辑，有基础起重作业操作经验的人员经过简单熟悉就能上手操作，不需要长时间的专项操作培训。气动绞车的进气接口采用了车间通用的标准快插接头，能直接对接车间内现有集中供气的压缩空气管路，不需要额外配置专用的供气动力源，接入成本极低；液压系统采用了封闭式的油箱结构，日常使用时仅需要定期检查液压油位即可，维护保养的工作量很小，适合生产现场的高频次零散吊装作业使用。
