起重设备配套双轮带钩滑轮组结构

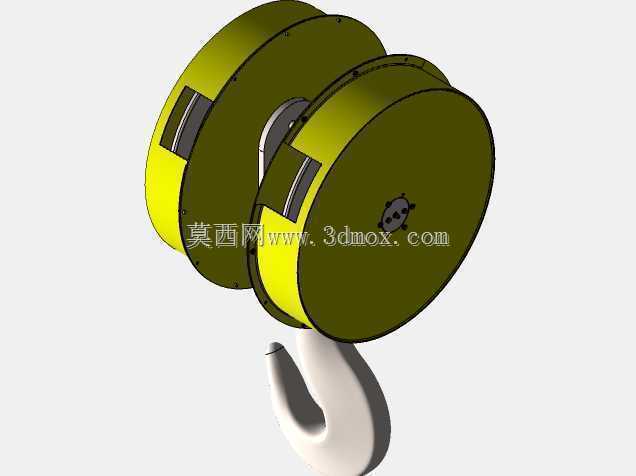

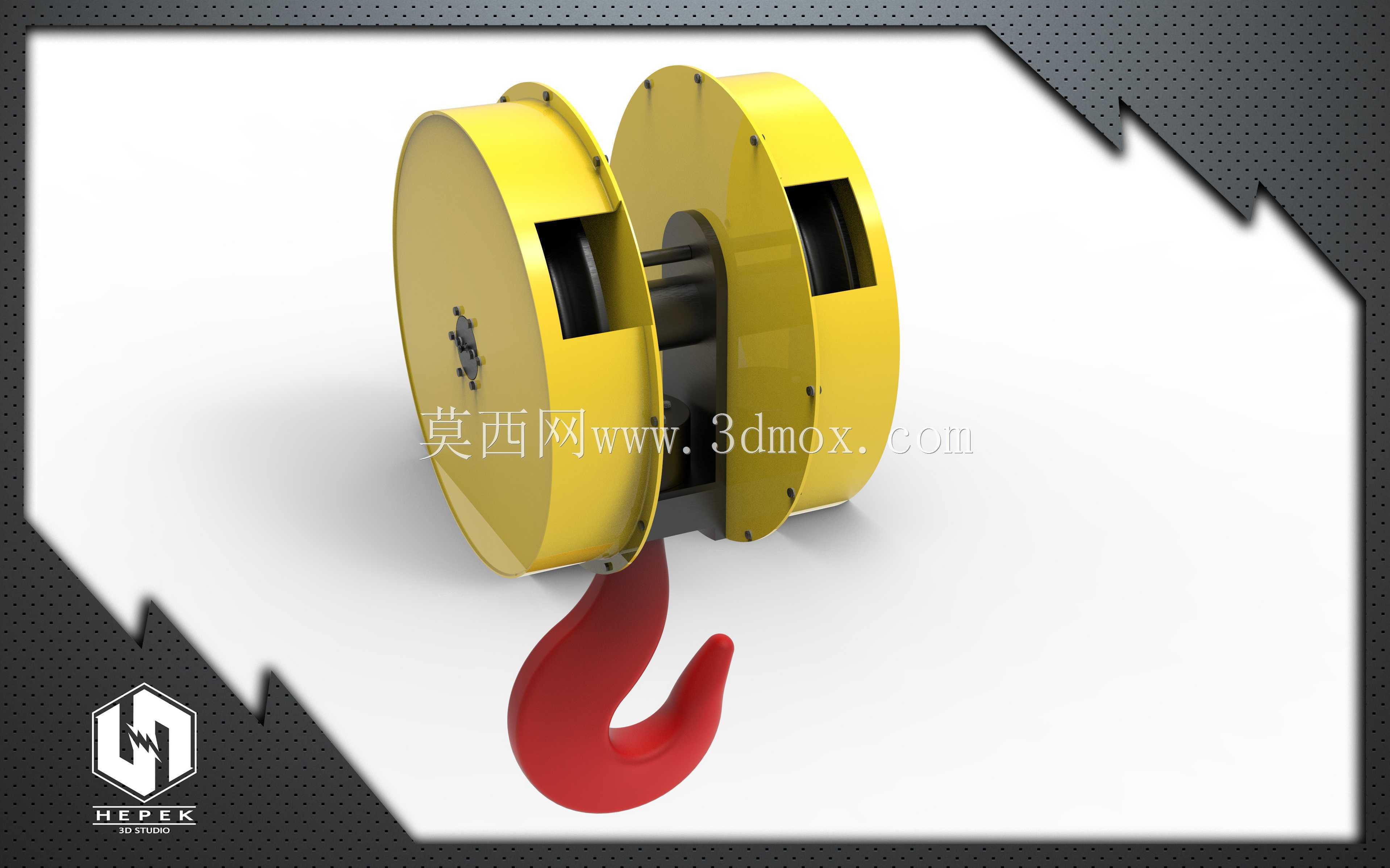

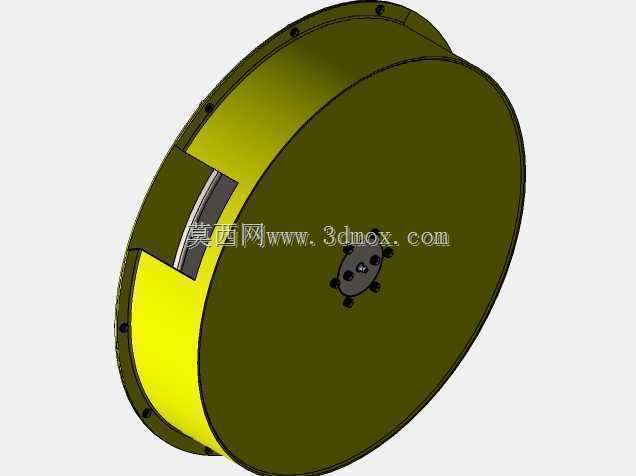

　　在桥式起重机、门式起重机、港口固定式吊机等起重作业场景中，带钩滑轮组是直接承载吊重、完成载荷传递与起升动作的核心执行部件，其结构可靠性直接决定起重作业的安全阈值，也是起重设备维保、结构改造过程中最常进行测绘建模的部件之一。这套双轮结构的带钩滑轮组，采用对称布置的双滑轮设计，相比单滑轮结构可有效降低单根钢丝绳的承载负荷，适配大吨位起升工况下的钢丝绳排布需求，滑轮轮槽经过圆弧优化设计，可匹配常用规格的起重钢丝绳，减少钢丝绳与轮槽的硬性摩擦，延长钢丝绳的实际使用寿命。滑轮组的侧板采用加厚钢板焊接成型，两块侧板通过中部的滑轮轴刚性连接，滑轮轴两端设置定位锁紧结构，防止滑轮在高速转动、载荷波动过程中出现轴向窜动，

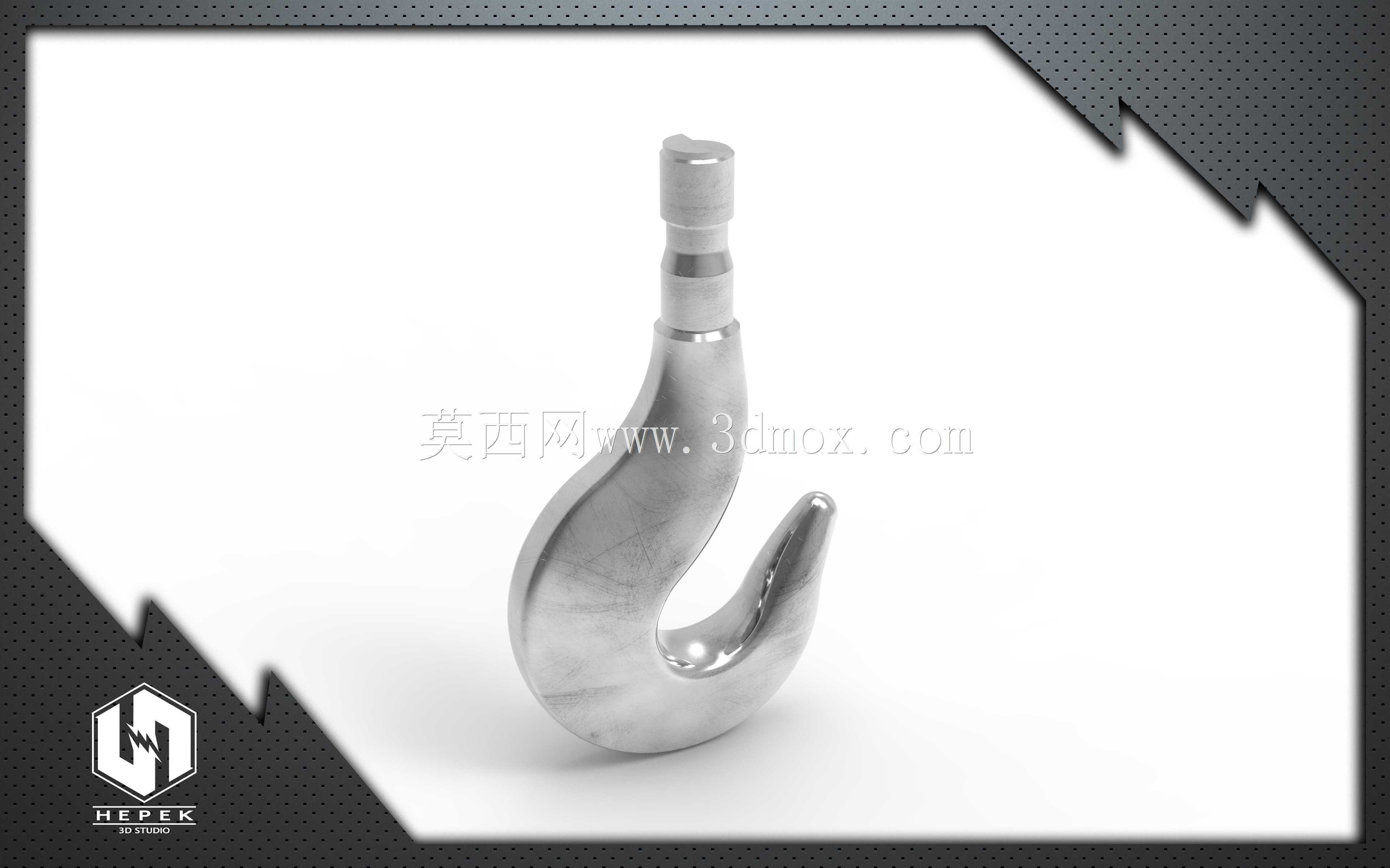

　　同时侧板预留有钢丝绳防脱挡边的安装位，可避免作业过程中钢丝绳跳出轮槽引发安全事故。下部的吊钩采用锻造钩体结构，钩头部位设置有安全防脱舌片的安装结构，钩身通过推力轴承与滑轮组下部的横梁连接，可在起吊过程中随吊重自由转动，避免钢丝绳出现扭结缠绕的问题。从安装边界来看，这套滑轮组的上部吊点可直接与起重小车的起升钢丝绳组连接，整体宽度适配常规起重小车的滑轮组安装间距，吊钩的开口尺寸满足常规卸扣、吊装带的挂接需求，钩体的转动行程不会与滑轮侧板发生运动干涉。在建模过程中，需要重点关注滑轮轮槽的曲率半径与适配钢丝绳直径的匹配关系，滑轮轴与侧板、滑轮内孔的配合公差，吊钩横梁处的轴承安装位尺寸，这些参数直接影响后续生产加工、装配以及实际使用的可靠性。

　　日常作业中，这类滑轮组需要定期检查轮槽磨损情况、滑轮转动灵活性、吊钩钩体的变形量以及防脱装置的有效性，避免带故障运行引发吊装安全事故，其结构设计也充分考虑了维保便利性，滑轮轴、轴承等易损件均可实现快速拆卸更换，降低设备停机维保的时间成本。
