聚合物材料流动性能测试工装结构

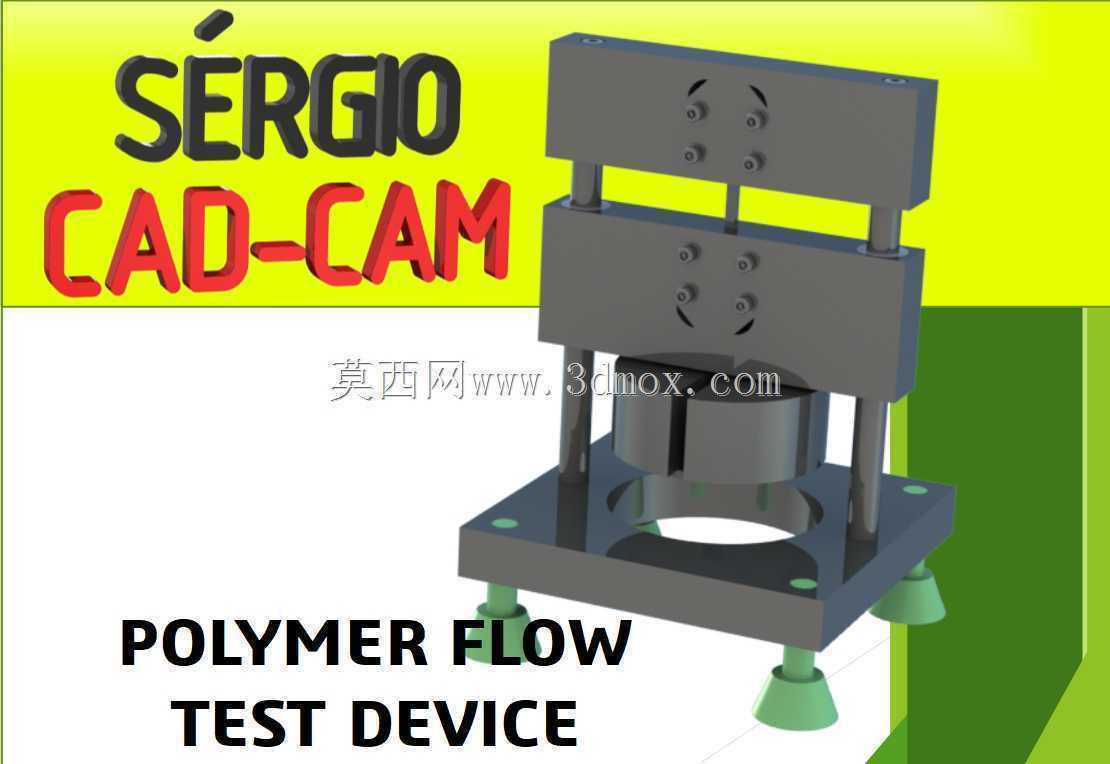

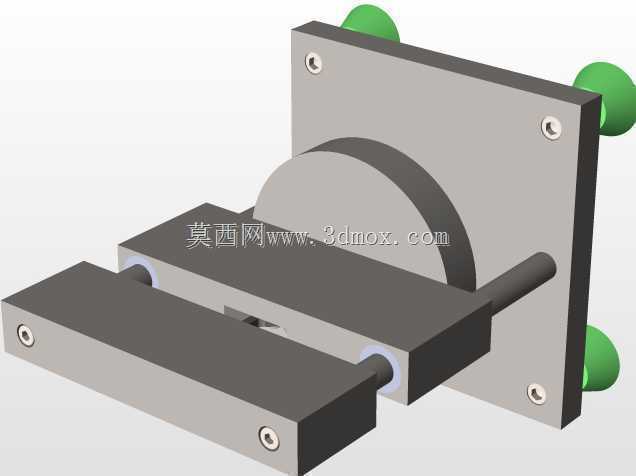

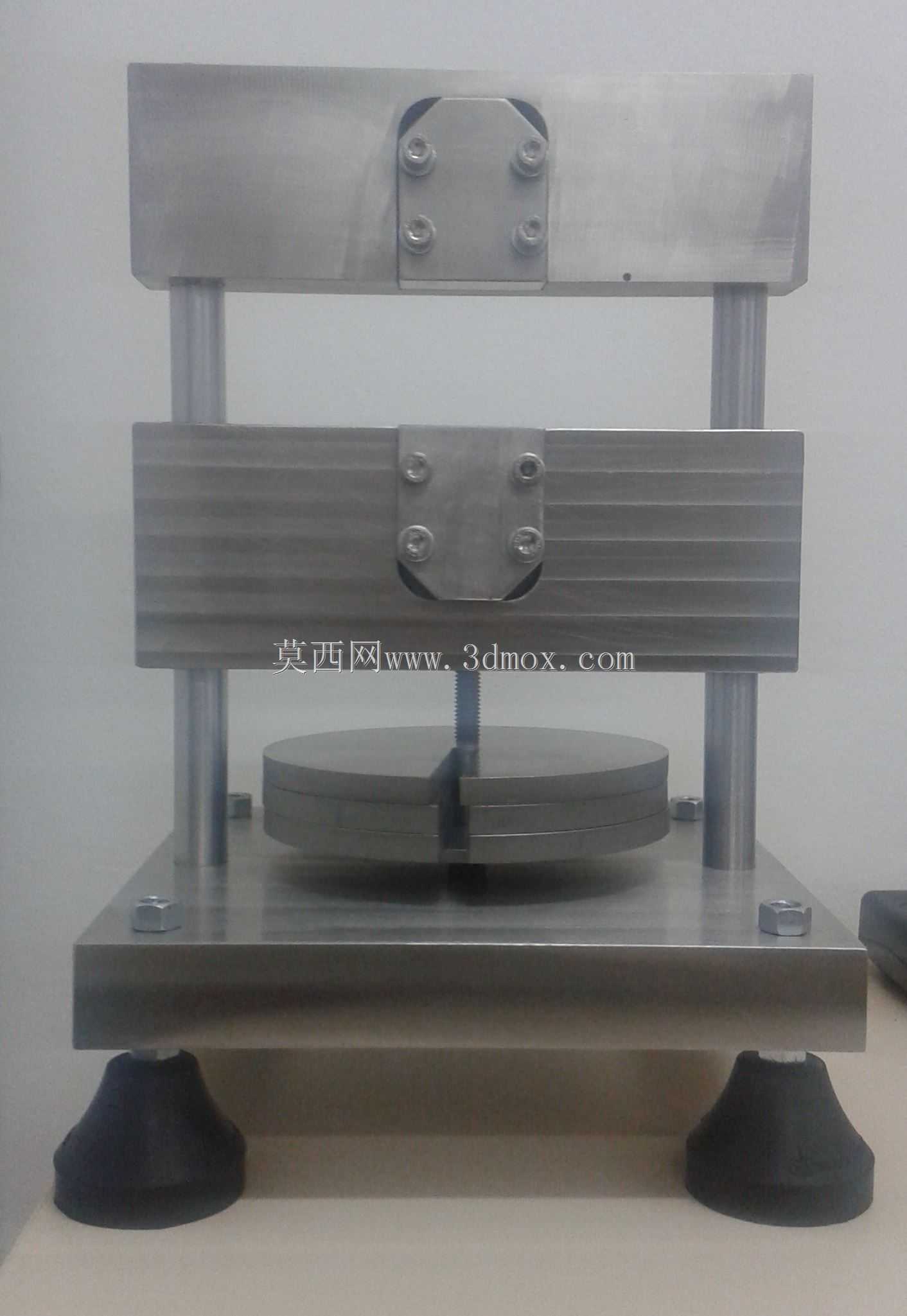

　　在高分子材料成型加工领域，聚合物熔体的流动性能是决定注塑、挤出、模压等工艺参数合理性的核心指标，这套测试装置正是面向材料实验室、高分子材料研发场景开发的专用检测工装，主要用于获取特定温度、压力条件下聚合物流体的流变数据，为材料配方调整、成型工艺窗口设定提供实测支撑。从结构布局来看，装置采用立式四柱导向架构，四根等高导向柱沿底座四角垂直布置，为上下模组件的合模动作提供稳定的运动导向，避免压合过程中出现偏载、卡滞问题，导向柱与安装孔采用H7/g6间隙配合，既保证运动顺滑，又将合模同轴度误差控制在0.02mm以内，确保测试腔的密封可靠性。底座作为整套装置的承载基准，采用方形平板结构，底部预留四个支脚安装位，

　　可适配不同规格的调平脚轮或减震垫脚，满足实验室台面固定、移动测试台搭载等不同安装场景的需求，底座中心开设与测试腔同轴的通孔，用于测试完成后余料的排出与清理，通孔边缘做倒角处理，避免清理过程中刮伤操作人员或刮落料屑残留。中间的测试腔体组件是装置的核心功能单元，采用对开式模腔结构，腔体内部的流道尺寸根据常见聚合物测试标准设计，可适配不同口径的出料口换件，满足不同熔融指数范围材料的测试需求，腔体周边布置加热元件安装孔与温度传感器探孔，可精准控制腔体内的材料温度，保证测试过程中温度波动不超过±0.5℃，避免温度偏差影响流动性能数据的准确性。上部的压合组件采用双层板结构，上层板为驱动安装位，可适配手动压杆、气动压缸或伺服电动缸等不同驱动源，

　　用户可根据测试压力范围、自动化程度需求灵活选配，下层压头与测试腔体精准配合，压头工作面做镜面抛光处理，表面粗糙度Ra值不超过0.8μm，减少压头与熔体接触时的粘附阻力，保证施压过程中压力传递均匀无损耗。整套装置的安装边界控制较为紧凑，整体占用台面面积不超过0.12平方米，总高度可根据选配的驱动源调整，基础手动版本总高度控制在350mm以内，不需要额外的大型安装基础，直接放置在稳固的实验台面上即可完成固定使用。在设计过程中，充分考虑了实验室场景的使用便利性，所有与聚合物熔体接触的零部件都采用易拆卸结构，不需要专用工具即可完成模腔、压头的拆解，方便测试完成后清理残留的料渍，也便于快速更换不同规格的测试腔配件，切换不同的测试标准。

　　导向柱表面做镀硬铬处理，硬度达到HRC55以上，长期往复运动也不会出现拉毛、磨损问题，有效延长装置的使用寿命。各连接部位的紧固件均采用内六角圆柱头螺钉，沉头安装保证装置外表面无凸起结构，避免操作过程中剐蹭，也方便日常的清洁维护。从实际使用逻辑来看，测试前先将装置加热到设定温度，把预处理好的聚合物料样加入测试腔体，待材料完全熔融后，上部压头以设定压力匀速下行，推动熔体通过标准出料口，通过记录单位时间内的出料重量或出料长度，即可计算得到该条件下聚合物的流动速率参数，相比传统的台式熔融指数仪，这套工装的结构开放性更强，用户可根据自身的测试需求自定义压力、温度、出料口规格等参数，适配更多非标准材料的研发测试需求，尤其适合中小批量材料配方研发、工艺验证场景使用。在结构强度校核方面，底座、上下模板都采用45号钢调质处理，在最大10kN测试压力下，最大变形量不超过0.01mm，不会因为结构变形导致测试腔漏料、压头偏斜等问题，保证测试数据的重复性与可靠性。装置的各运动部位都预留润滑脂加注槽，定期加注高温润滑脂即可保证长期运行无卡滞，维护成本极低。
