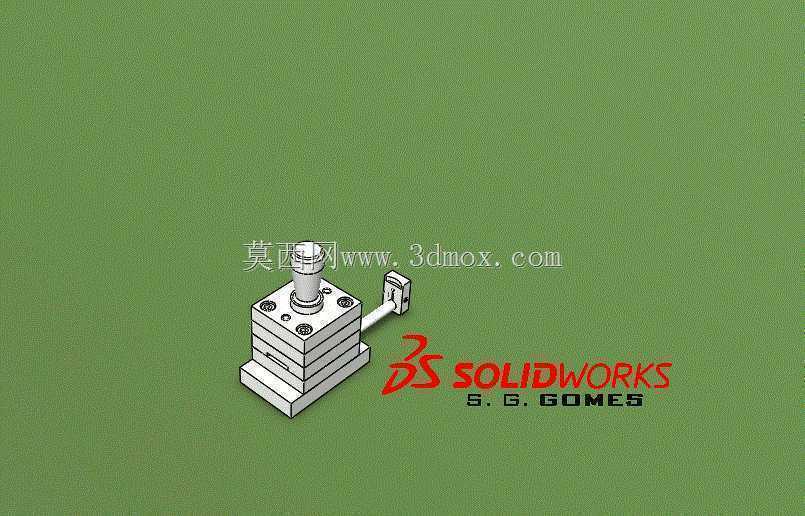

固定式冲压成型工装结构三维设计

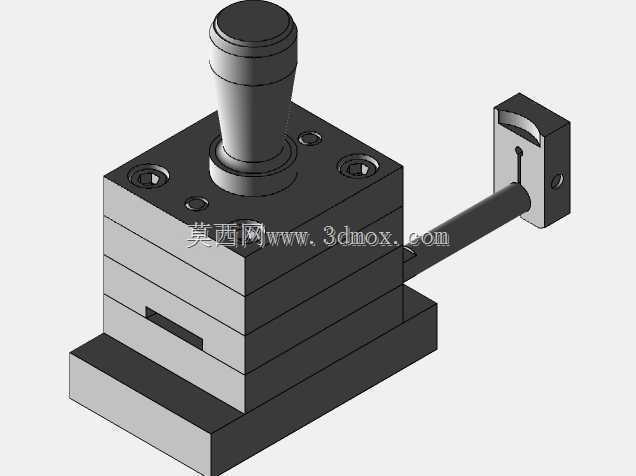

　　这套固定式冲压成型工装，主要面向小尺寸五金薄料件的批量冲制成型场景，常见于电子接插件、小型五金支架、家电内部金属弹片类零件的生产工位，适配常规开式可倾压力机的安装接口，可直接固定在压机工作台面完成连续冲压作业。从结构布局来看，整套工装采用多层叠合式模架设计，底部为带定位卡槽的下模座，直接卡入压机工作台的T型槽安装位，无需额外加工过渡连接板，安装时仅需通过压板锁紧即可完成定位，安装边界控制在常规25吨压机的工作台面范围内，模座周圈预留的安全间隙满足冲压作业的安全操作规范，不会与压机立柱、滑块导轨产生运动干涉。上模部分通过模柄与压机滑块直连，模柄采用标准圆柱带止转面结构，可直接适配多数通用压机的滑块安装孔，无需定制转换接头，

　　上下模合模时的导向依靠模座四角的导柱导套副完成，导柱采用可拆卸式压装结构，磨损后可单独更换，无需整体报废模架，大幅降低后期维护成本。工装侧面设置的外接气路接口，主要用于冲压完成后的工件吹料作业，接口采用标准快插式结构，可直接对接车间常规压缩空气管路，吹料角度对准下模型腔的落料位置，冲压完成滑块上行时，气路同步触发将成型件吹入侧边接料槽，无需人工手动取件，规避连续冲压时的手部安全风险。设计过程中重点考虑了薄料冲压的卸料可靠性，上模设置的弹性卸料板采用矩形弹簧提供预压力，弹簧预压量根据0.3-1mm厚度的冷轧钢板、铜带等常用冲压材料调整，确保冲压过程中材料始终被压紧在凹模表面，避免薄料冲压时出现起皱、翘边等成型缺陷，

　　卸料板的压料面做了表面淬火处理，硬度达到HRC45-50，长期冲压不会出现压痕凹陷，保证成型件的表面平整度。下模型腔采用镶块式结构，不同成型轮廓的镶块可单独拆卸更换，当需要生产不同规格的同类小五金件时，仅需更换对应的凸模、凹模镶块以及调整卸料板的对应让位孔，无需重新制作整套模架，可大幅缩短工装换型周期，适配多品种小批量的五金件生产需求。整套工装的闭合高度、开模行程均匹配常规小吨位压机的参数范围，无需对压机做任何改造即可直接投产使用，模座内部预留的废料滑落通道，可将冲压过程中产生的冲孔废料直接引导至压机工作台的落料孔，避免废料堆积在模架内部造成卡模、刃口崩损等故障。从实际使用场景来看，这类固定模结构的冲压工装，相比级进模成本更低，

　　调试难度更小，非常适合年批量在几万到十几万件的中小型五金零件生产，日常维护仅需定期检查导柱润滑情况、凸凹模刃口磨损量即可，对操作人员的技能要求更低，普通冲压操作工经过简单培训即可完成换模、调试作业，在中小五金加工车间的应用普及率极高。结构设计时所有受力部件均做了强度校核，模座采用45号钢调质处理，凸凹模刃口采用Cr12MoV模具钢淬火处理，可承受连续冲压的交变载荷，正常使用条件下刃口寿命可达百万冲次以上，模架的整体刚性满足高速冲压的作业要求，不会因为长期冲压出现模座变形、导向精度下降等问题。
