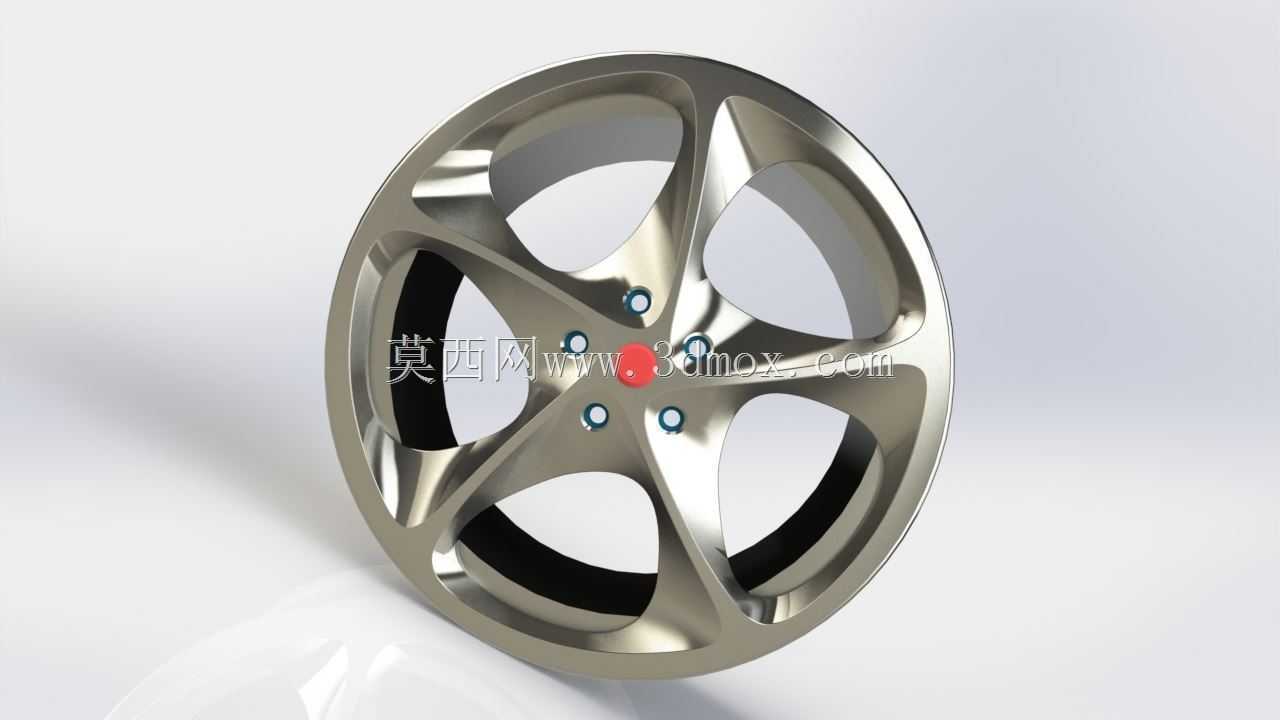

五辐运动款乘用车铝合金轮毂结构设计

　　在乘用车底盘行走系统的部件开发中，轮毂作为连接轮胎与车桥的核心承载构件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现。这款五辐造型的铝合金轮毂，主要适配家用紧凑型及中型运动款乘用车，日常使用场景覆盖城市铺装路面通勤、高速巡航以及轻度非铺装路面通行，可匹配16-18英寸区间的子午线真空轮胎，满足多数民用车型的换装与配套需求。从功能特性来看，该轮毂采用铝合金低压铸造工艺的结构设计逻辑，轮辐采用大切面五辐布局，每根轮辐从中心安装座向轮辋方向呈渐变式拓宽，既保证了辐条自身的抗弯截面模量，又能在辐条间预留足够的刹车系统散热空间，避免长时间制动后热量积聚导致的轮胎老化加速、制动效能衰减问题。

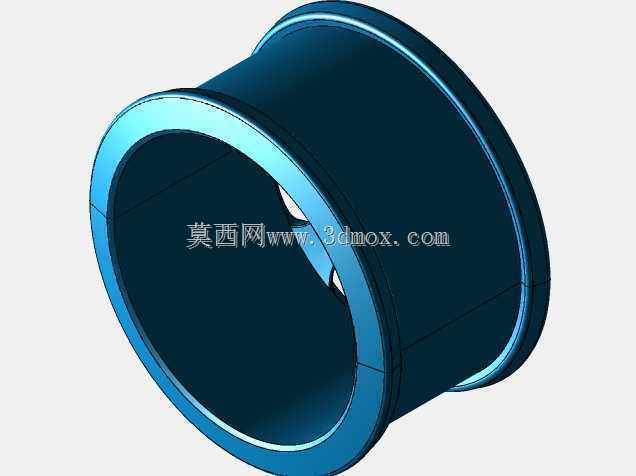

　　中心安装区域设计有五个均匀分布的螺栓孔，孔位同轴度公差控制在0.05mm以内，可匹配PCD值为114.3mm的常规日系、自主品牌乘用车安装基准，中心定位孔直径预留60.1mm的标准尺寸，安装时可通过中心孔与车桥轴头的紧密配合实现径向定位，避免高速行驶时出现车轮动平衡失准引发的方向盘抖动问题。轮辋部分采用J值合规的轮廓设计，胎圈座位置预留标准的凸峰结构，可在轮胎充气后实现可靠锁止，防止极端转向工况下轮胎与轮辋发生相对位移引发脱胎风险，轮辋边缘的轮缘高度符合国标安全要求，可在轮胎遭遇低速路肩剐蹭时优先承受冲击，保护胎侧结构不受硬损伤。设计过程中优先考虑了动平衡配重的安装便利性，轮辋内侧预留了粘贴式平衡块的平整安装面，

　　无需使用卡扣式配重块破坏轮辋外侧的外观完整性，同时轮辐背面设计有均匀分布的减重凹槽，在保证整体结构强度满足径向冲击13度冲击、弯曲疲劳试验10万次无裂纹的行业标准前提下，尽可能降低非簧载质量，提升悬架系统的响应速度，优化整车的操控质感。安装边界方面，该轮毂的ET值（偏距）设计为40mm，安装后轮距与原厂值偏差控制在5mm以内，不会出现轮胎蹭翼子板内衬、转向时蹭避震筒身的问题，中心安装面的平面度公差控制在0.02mm以内，可保证轮毂与车桥法兰面完全贴合，避免长期使用后螺栓出现松动疲劳。轮辐表面的曲面造型经过多轮优化，大角度的切面设计既可以在行驶过程中引导气流穿过辐条间隙带走刹车系统热量，又能通过光影变化提升外观的运动质感，

　　螺栓孔周边设计有沉台结构，可容纳轮毂螺栓的头部，避免螺栓突出轮辐表面影响装饰盖的安装，中心区域预留直径56mm的装饰盖安装位，可匹配同规格的品牌轮毂中心盖，保证外观的完整性。在实际装车验证的设计考量中，该结构可承受最大690kg的单轮载荷，满足整备质量1.8吨以内乘用车的承载需求，轮辋的气门嘴孔预留标准11.5mm直径，可适配常规的橡胶气门嘴与金属防爆气门嘴，无需额外扩孔加工。针对日常使用中容易出现的辐条剐蹭问题，轮辐外侧的曲面采用圆弧过渡设计，轻微剐蹭后不会出现应力集中点，降低裂纹萌生的概率，轮辋与轮辐的过渡区域采用大圆角衔接，避免铸造过程中出现壁厚突变引发的缩松、气孔等工艺缺陷，提升成品的结构一致性。
