五辐铝合金乘用车轮毂结构设计

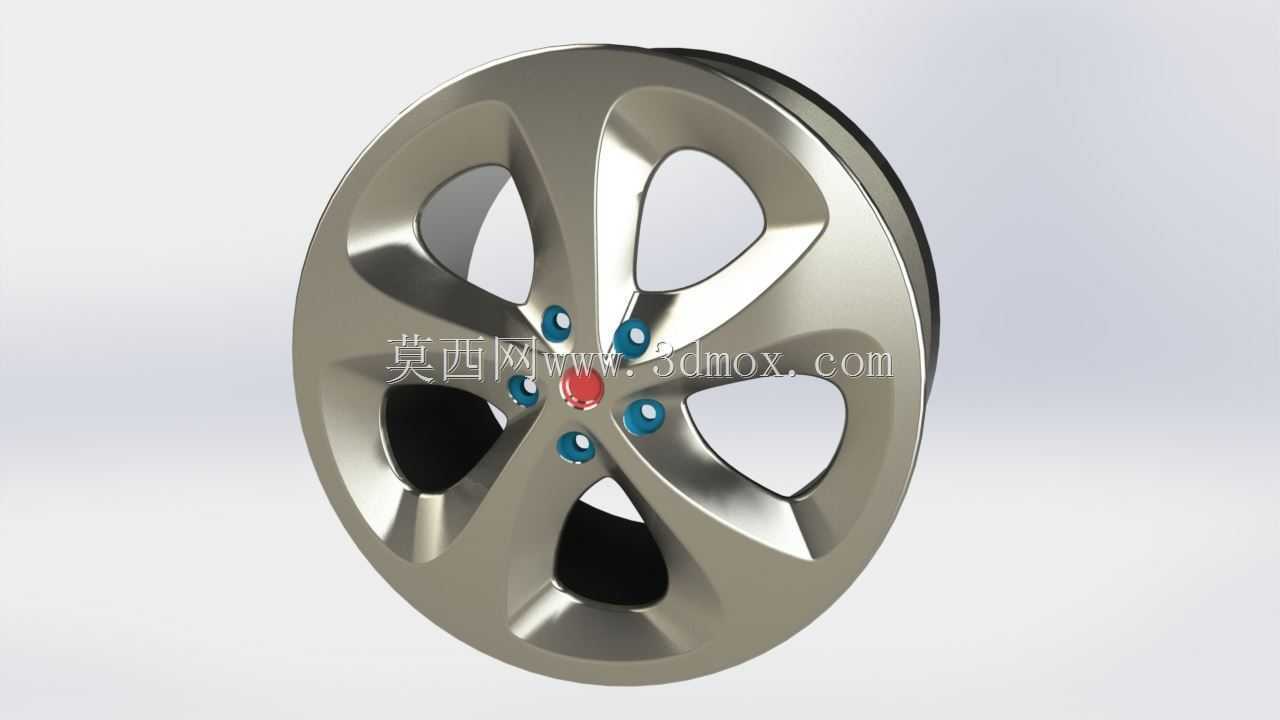

　　这款五辐式铝合金轮毂主要适配家用紧凑型乘用车，日常行驶场景覆盖城市铺装路面、城郊非铺装碎石路等常见路况，作为车辆行走系统的核心承载部件，既要承担整车整备质量与动态载荷的传递，也要为轮胎提供可靠的安装支撑边界，同时兼顾制动系统的散热空间预留。从结构设计逻辑来看，五辐的布局并非单纯追求外观效果，每根轮辐的走向都对应轮毂安装面的螺栓孔位，载荷从轮辐直接传递到中心安装座，能在降低整体重量的同时保证结构刚度，避免大扭矩输出或者过坎冲击时出现轮辐变形的问题。轮辐表面做了渐变的弧面过渡，没有尖锐的棱角结构，一方面是减少铸造过程中的应力集中风险，另一方面也能降低行驶过程中的风阻紊流，顺带减少轮腔处的乱流带来的风噪。中心安装区域的螺栓孔做了沉台设计，

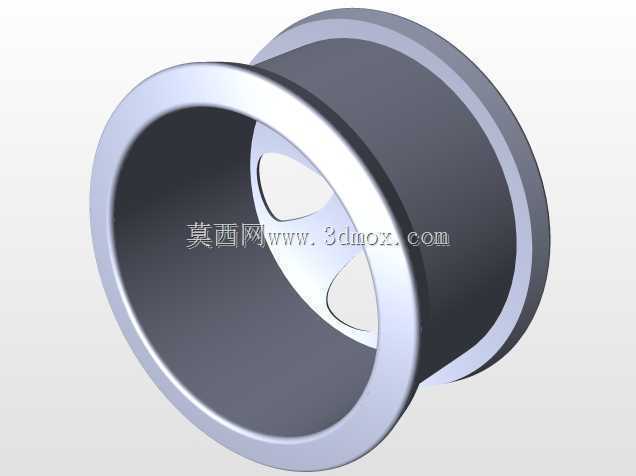

　　每个孔位周边都有局部加厚的凸台结构，保证螺栓锁紧时的压紧力均匀分布，不会因为长期交变载荷出现螺栓孔开裂的问题，中心定位孔的尺寸严格匹配对应车型的轴头直径，安装时能实现精准同轴定位，避免高速行驶时出现车轮抖动的现象。轮辋部分的尺寸设计符合常规乘用车轮胎的安装标准，轮缘处做了加厚的翻边结构，能在轮胎胎压不足或者过坑冲击时，避免轮辋边缘变形割伤轮胎胎侧，同时轮辋的气门嘴孔位预留位置避开了轮辐的遮挡，后续充气、胎压监测模块安装都有足够的操作空间。轮辐之间的镂空区域经过尺寸校核，完全能容纳常规尺寸的通风刹车盘与单活塞刹车卡钳，不会出现轮毂与卡钳干涉的问题，镂空的大尺寸开口也能让行驶过程中的气流直接穿过轮腔，带走制动过程中刹车盘产生的热量，

　　避免长距离制动时出现热衰减影响制动效果。从安装边界来看，这款轮毂的偏距设计适配多数前置前驱紧凑型车的轮距要求，安装后不会超出翼子板边界，也不会因为偏距过小导致轮距过宽影响转向机构的运动行程，中心孔周边的安装面平面度控制在合理公差范围内，保证轮毂与轴头贴合紧密，不会出现高速行驶时的动平衡偏差。整个轮毂的壁厚设计遵循等强度原则，轮辐与轮辋连接的位置做了圆角过渡，分散应力集中点，在满足强度要求的前提下尽可能削减非受力区域的材料厚度，实现轻量化的同时不会降低结构可靠性，表面的金属质感处理也兼顾了外观装饰性，不需要额外加装装饰罩就能满足整车的外观匹配要求。
