十字槽沉头自钻自攻螺钉结构设计

　　在钣金装配、轻钢龙骨搭建、低压电气柜拼装这类现场作业场景里，常遇到薄金属板之间的快速连接需求，传统的螺栓连接需要预先在两层板材上分别钻孔、去毛刺、对齐孔位后再穿入螺栓拧上螺母，整套工序耗时久，对现场作业的工具配套要求高，尤其在高空作业或者狭小空间操作时，多一道工序就多一分操作难度，这类沉头自钻螺钉就是为解决这类场景的连接痛点设计的。

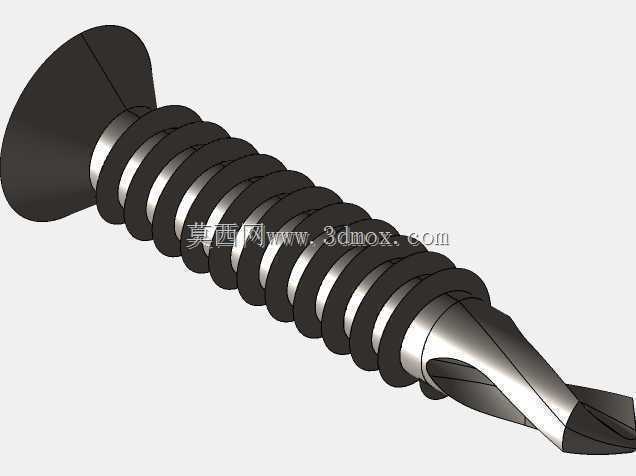

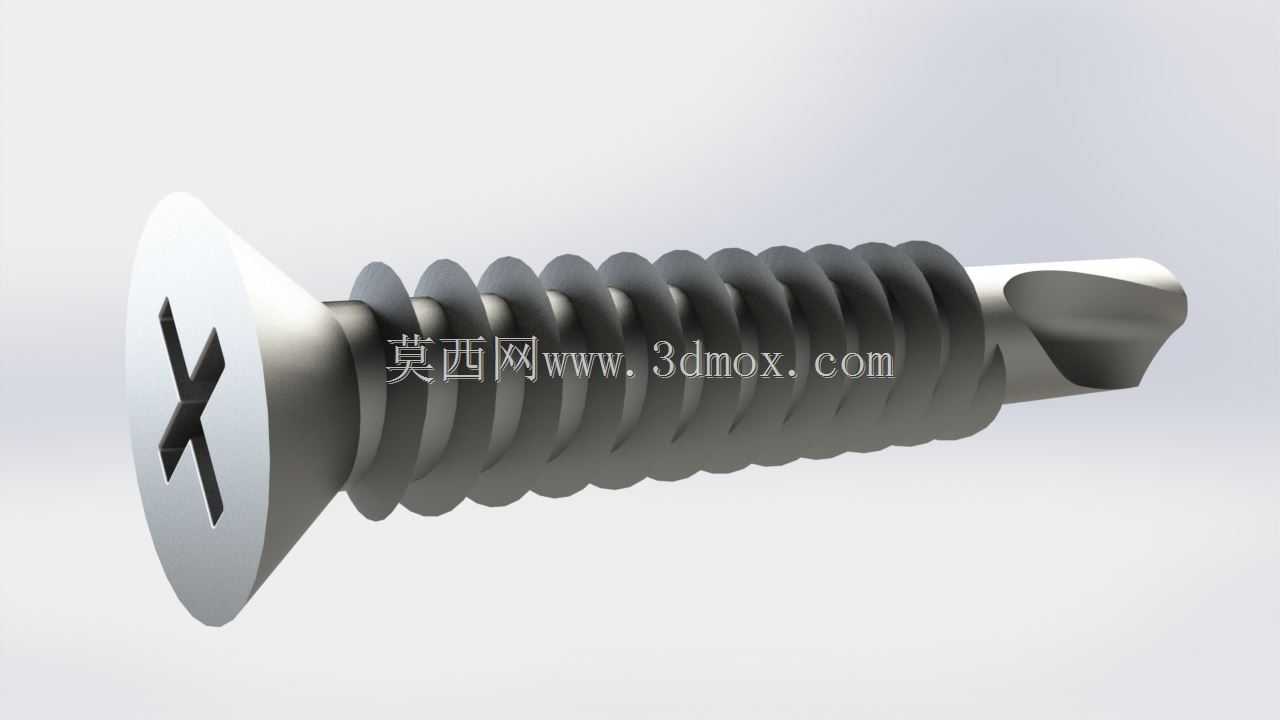

　　从结构功能上拆分来看，这款螺钉的头部采用十字槽沉头结构，沉头的锥面角度匹配通用的90度沉孔加工标准，安装完成后头部可以完全埋入工件表面，不会突出外露，既避免了突出的螺头剐蹭操作人员、勾挂管线，也能让连接后的板材外表面保持平整，适配有外观平整度要求的外装钣金、装饰面板类连接场景；十字槽的槽型设计适配市面上最通用的十字型批头，作业时不需要配备特殊批头，槽深经过合理控制，拧入过程中不容易出现批头滑脱、槽口拧花的问题，能传递足够的拧紧扭矩，保证螺钉顺利攻入板材。

　　螺杆部分的螺纹采用大螺距三角牙设计，牙型锋利且有足够的强度，攻入板材时可以在预钻的孔壁上直接挤压出匹配的内螺纹，不需要额外使用丝锥攻丝，螺纹的牙高经过优化，在0.8mm到3mm厚度的常用冷轧钢板、镀锌钢板上攻入后，能形成足够的螺纹啮合长度，保证连接后的抗拉力和抗剪力满足常规装配要求，不会因为螺纹啮合不足出现滑牙脱出的问题。

　　螺钉最前端的钻尾部分是整个产品的核心功能结构，钻尾的切削刃角度和排屑槽经过针对性设计，在手电钻的轴向压力和旋转驱动下，可以直接在两层叠放的薄钢板上一次性钻出底孔，不需要预先使用钻头钻孔，钻削过程中产生的金属切屑会顺着排屑槽向外排出，不会卡在孔内影响后续螺纹攻入，钻尾的长度经过匹配设计，刚好能在钻透两层待连接板材后，让后续的螺纹部分开始攻入孔壁，保证两层板材被牢牢拉紧，不会出现两层板之间留有间隙的松动问题。

　　做这款螺钉的三维建模时，首先要明确不同公称直径对应的安装边界参数，以常用的ST4.2规格为例，头部直径控制在8.0mm到8.3mm之间，沉头锥面的角度公差控制在正负1度范围内，保证安装后能和沉孔完全贴合，不会出现头部翘曲的问题；十字槽的尺寸要严格对应国标槽型参数，槽的中心和螺杆轴线的同轴度公差控制在0.1mm以内，避免批头插入后出现偏摆，影响拧紧操作。螺杆部分的螺纹大径、中径、小径要符合自攻螺钉的通用公差要求，螺距保持1.4mm的标准值，螺纹收尾部分要做平滑过渡，避免应力集中导致螺杆在拧紧过程中断裂。钻尾部分的切削刃要做对称度校验，两侧刃口的角度差不能超过2度，否则钻削过程中会出现钻尾摆动，钻出的底孔偏大、不圆，最终导致螺纹啮合不足，连接强度下降。

　　在实际选型应用时，需要根据待连接板材的总厚度选择对应长度的螺钉，要保证钻尾完全钻透所有板材后，至少有3圈以上的完整螺纹啮合入最底层的板材，才能保证连接的可靠性；安装时要控制手电钻的转速，转速过高会导致钻尾过热烧蚀，降低切削刃的硬度，出现钻不动的问题，转速过低则会导致攻入效率下降，还容易把槽口拧坏。这类螺钉广泛应用在通风管道连接、铝合金门窗框装配、彩钢瓦固定、低压配电箱壳体拼装等场景，相比传统的抽芯铆钉连接，它的可拆卸性更好，后期维护时可以直接拧下螺钉拆卸板材，不会像铆钉那样需要破坏性拆除，也不会在板材上留下过大的拆除孔洞。建模过程中还要注意螺纹收尾和钻尾衔接处的圆角处理，这个位置是螺钉受力的应力集中点，如果建模时做成直角过渡，后续做有限元强度分析时会出现应力值远超材料屈服强度的假阳性结果，实际生产中这个位置也会做微小的圆角处理来提升整体抗扭强度，避免螺钉在拧紧时从这个位置断裂。另外沉头头部的下表面不需要做额外的防滑齿，因为沉头安装后是完全贴合沉孔锥面的，防滑齿反而会破坏沉孔表面的涂层，导致安装后出现锈蚀隐患，这也是和盘头自钻螺钉的结构差异点。
