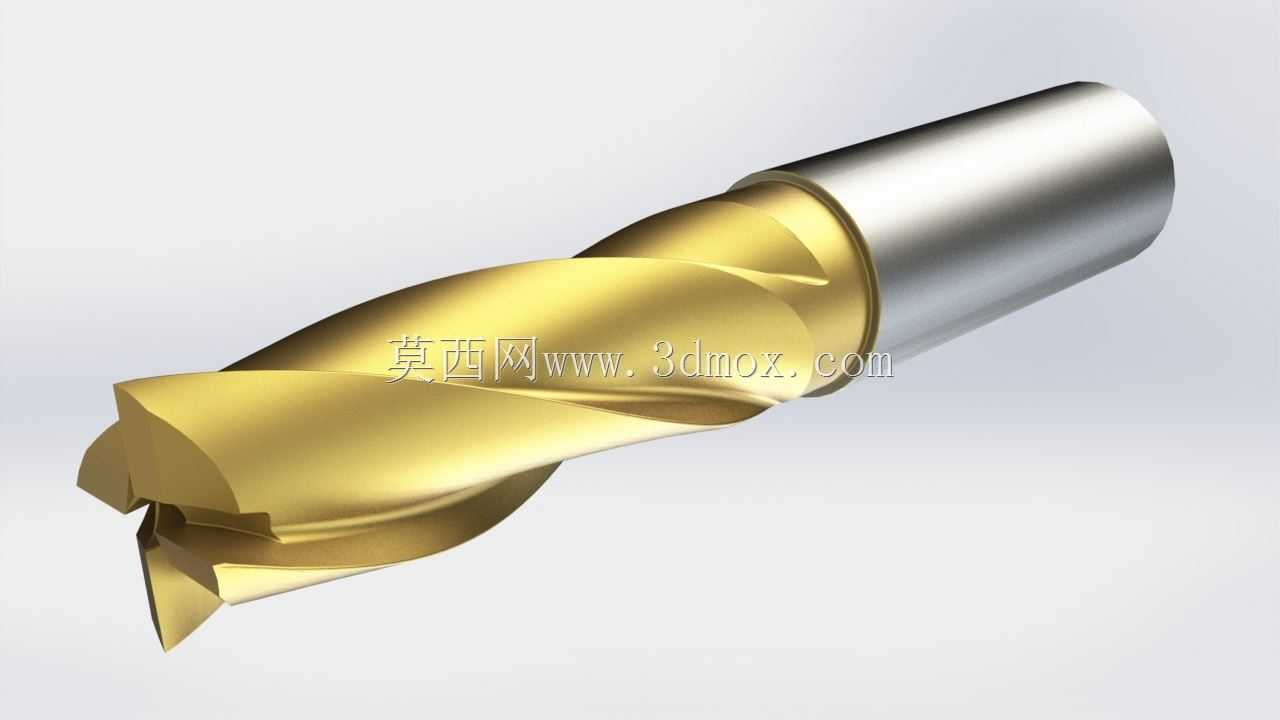

硬质合金涂层三刃立铣刀结构设计

　　这款立铣刀的结构设计围绕金属切削加工的实际工况展开，首先要考虑的是不同加工场景下的适配性，在普通立式铣床、加工中心的铣削工序里，这类刀具可以完成平面铣削、沟槽铣削、台阶面铣削甚至成型面的仿形加工，覆盖了普通结构钢、合金钢、有色金属等多种常见工件材料的粗精加工需求。从功能特性来看，刀体工作部分采用不等分螺旋齿设计，螺旋角选取35度的常用加工角度，既可以保证切削过程中切屑能够顺畅沿螺旋槽排出，避免切屑堵塞在容屑槽内刮伤已加工表面，也能降低切削过程中的振动，让每一个刀齿的切入切出更加平稳，减少加工表面的振纹。切削部分的端齿设计带有中心切削刃，使得这款刀具可以完成垂直下刀的钻铣动作，不需要预先在工件上加工下刀工艺孔，就能直接进行型腔类结构的铣削加工，适配更多复杂工序的加工需求，减少工序切换的辅助时间。

　　设计过程中首先要明确安装边界，这款刀具采用直柄夹持结构，柄部直径与工作部分直径保持一致，整体圆柱度控制在0.002mm以内，保证装夹在ER弹簧夹头或者液压刀柄上时，夹持同轴度能够满足高速加工的要求，避免刀柄夹持偏摆导致的刀齿崩损、加工尺寸超差问题。柄部长度设计为标准夹持长度，既保证足够的夹持接触面积，避免大进给切削时刀具在夹头内打滑，也不会因为柄部过长导致刀具悬伸量过大，降低刀具系统的整体刚性。刀体的总长设计结合了常用加工的深度需求，在保证刀具刚性的前提下，尽可能提升有效切削长度，适配不同深度的沟槽、台阶加工场景，避免因为刀具长度不足需要二次接刀，影响加工面的平整度。

　　容屑槽的槽型设计经过反复优化，槽底采用大圆弧过渡结构，避免应力集中导致的刀体断裂问题，尤其是在大切深、大进给的粗加工工况下，大圆弧槽底可以分散切削力带来的应力，提升刀体的抗扭强度。刀齿的后角选取8度的常规加工参数，既保证刀齿有足够的强度，避免切削刃过早磨损，也能减少后刀面与工件已加工表面的摩擦，降低切削热的产生，提升刀具的使用寿命。刀具表面的涂层设计针对高速加工场景，降低切屑与刀面的摩擦系数，减少切削过程中的粘刀问题，尤其是在加工铝件等塑性较高的有色金属时，低摩擦系数的涂层可以让切屑更顺畅排出，避免积屑瘤的产生，保证加工表面的光洁度。

　　在实际选型使用时，需要结合加工设备的主轴转速、工件材料的硬度、装夹系统的刚性匹配对应的切削参数，这款刀具的刚性设计可以适配常规的铣削参数范围，粗加工时可以选取较大的每齿进给量，配合充足的切削液冲屑，就能获得稳定的加工效果；精加工时适当提高切削转速，降低每齿进给量，就可以获得较高的表面加工质量。设计过程中还考虑了刀具的重磨空间，刀齿的后刀面预留了足够的重磨余量，当刀具正常磨损后，可以通过工具磨床重新刃磨端齿和周齿的切削刃，重复投入使用，降低生产加工的刀具成本。周齿的刃带设计宽度控制在0.1mm左右，既可以在精加工时起到修光工件表面的作用，也不会因为刃带过宽导致摩擦阻力过大，增加切削过程中的负载。端齿的排屑槽与周齿的螺旋槽平滑过渡，保证端齿切削产生的切屑可以顺利导入周齿容屑槽排出，避免在刀具中心位置堆积切屑，造成端齿的异常磨损。
