镂空加强筋式周转塑料筐结构设计

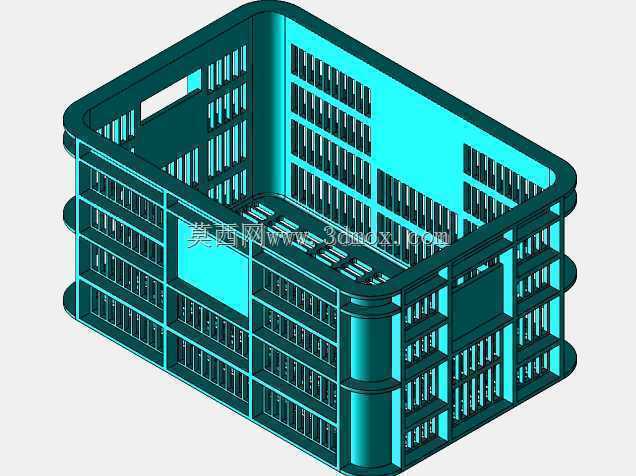

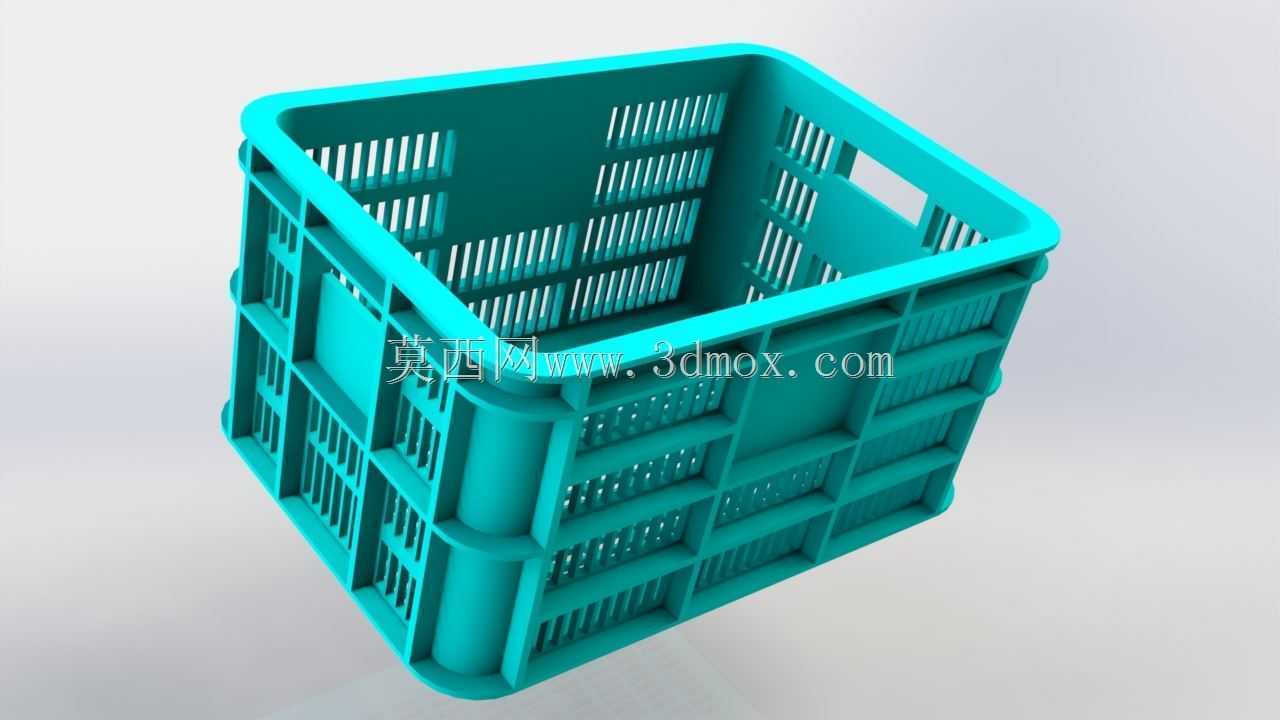

　　这款镂空结构的塑料周转筐，是仓储物流、生产车间物料周转场景中极为常见的单元载具，日常生产里不管是机加工车间的半成品工序转运，还是生鲜配送环节的货品分拣盛放，或是电商仓储的零散货品归集，都能看到这类结构的载具身影。从实际使用需求倒推设计逻辑的时候，首先要考虑的就是堆垛承重的工况，这类周转筐日常使用中往往是多层堆叠存放，满载状态下底部要承受整筐物料的重量，同时还要把载荷均匀传递到下层筐体的支撑沿上，所以在筐体的侧壁外侧，设计了纵横交错的外置加强筋，竖向加强筋从筐口的堆叠支撑沿一直延伸到底部的支撑脚位置，横向加强筋则沿着筐体高度方向等距分布，既可以避免侧壁在盛放较重物料时出现外鼓变形，也能在多层堆垛时给竖向筋条提供横向约束，

　　避免筋条失稳弯折。筐体的镂空格栅设计不是随意排布的，首先要兼顾减重和通风需求，比如盛放需要散热的机加工零件、或是需要透气的生鲜货品时，格栅缝隙可以保证空气流通，避免闷存导致的零件锈蚀或是货品腐坏，同时格栅的肋条宽度和缝隙尺寸经过匹配，不会因为缝隙过大导致小件物料漏出，也不会因为肋条过密导致整体重量过大、增加不必要的材料成本。筐口位置做了外翻的加厚支撑沿，这个结构一方面是给堆垛提供定位支撑，上层筐的底部支撑脚可以刚好卡入下层筐口的沿边内侧，避免堆垛时出现滑垛倾倒的风险，另一方面外翻沿也可以作为人工搬运时的握持部位，不需要额外设计把手结构就能满足短距离人工搬运的握持需求，同时在筐体的两个短边侧壁上，还预留了内凹的抠手位，

　　当筐体盛放较重物料、需要双人抬运的时候，操作人员可以将手伸入抠手位牢牢抓住筐体，避免搬运过程中滑脱。底部的设计同样贴合实际使用场景，底部不是完全平整的平面，而是做了网格状的加强筋结构，同时在四个角和长边中点位置设置了凸起的支撑脚，当筐体放置在输送带、货架层板或是地面上时，支撑脚可以让筐底和接触面之间留出一定间隙，一方面如果地面有少量积水或是杂物，不会直接接触筐内盛放的物料，另一方面使用液压托盘车搬运的时候，货叉可以顺利插入筐底的间隙，不需要额外预留托盘空间，也能适配自动化输送线的辊筒间距，保证在输送线上运行时不会出现卡滞。设计过程中还要考虑注塑成型的工艺性，所有的筋条连接处都做了圆角过渡，避免应力集中导致的注塑件开裂，

　　同时所有的侧壁都做了符合脱模要求的拔模斜度，保证注塑完成后可以顺利脱模，不需要额外的侧抽芯结构就能完成成型，有效降低模具的制造成本和生产过程中的废品率。筐体的内部边角都做了圆弧过渡，没有直角死角，一方面是避免盛放带有尖角的零件时，边角应力集中导致筐体开裂，另一方面也方便使用后的清洁工作，冲洗的时候不会有污物残留在直角缝隙里。从安装和适配边界来看，这款周转筐的外部长宽尺寸是按照标准物流托盘的尺寸模数设计的，可以在标准1200*1000mm的托盘上实现整齐码放，不会出现尺寸不匹配导致的空间浪费，堆垛高度在满载状态下可以稳定堆叠6-8层，满足常规仓储的堆高要求，同时空筐状态下可以实现套叠存放，空筐回收或是存储的时候，多个空筐可以套在一起，大幅减少占用的仓储空间，降低返程运输的成本。在实际工况验证中，这类结构的塑料筐可以耐受常规车间的温度变化，不会因为冬季低温出现脆裂，也不会因为夏季车间的较高温度出现软化变形，侧壁的格栅结构在受到侧面撞击的时候，可以通过肋条的微小变形吸收冲击能量，不会像实心壁面的容器那样一旦受撞就出现开裂破损，使用寿命相比普通无筋结构的塑料容器提升三倍以上。另外在细节设计上，筐口的支撑沿上预留了标签粘贴的平面区域，方便仓储管理时粘贴物料标识、二维码标签，不需要额外加装标签卡槽，平整的表面可以保证标签粘贴牢固，不会因为搬运过程中的剐蹭导致标签脱落。
