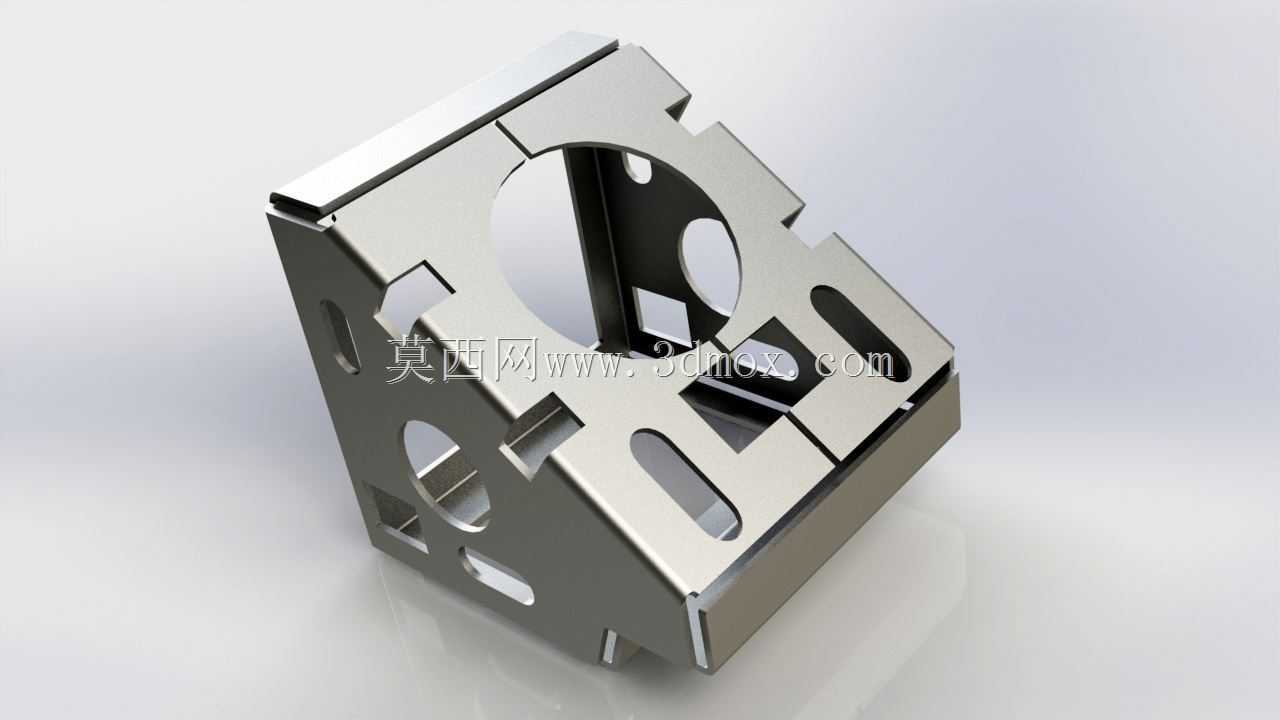

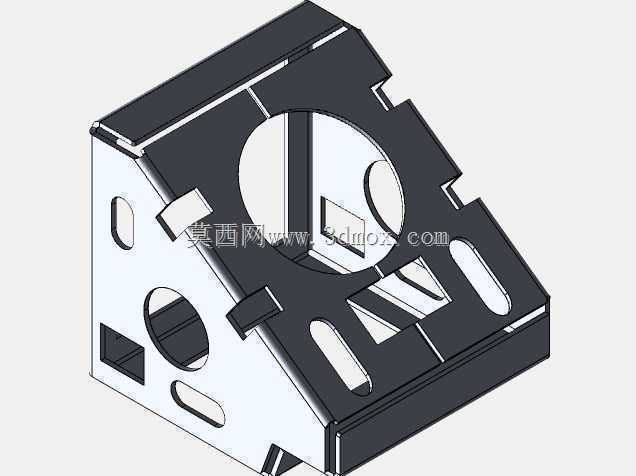

多安装位镂空式金属薄板直角支撑构件

　　这款直角结构的钣金支撑件，在自动化生产线的型材框架搭建、小型检测设备的内部模组固定场景中应用十分广泛，日常做设备改型时经常会用到这类构件，它不需要额外加工转接块，就能完成两个垂直方向安装面的快速衔接，比传统的角码适配性更强。从结构设计来看，构件采用一体化折弯成型工艺，两个互相垂直的安装面做了等强度处理，折弯处预留了微小的压筋过渡，既避免折弯时出现应力集中导致的开裂问题，也能抵消长期承重带来的形变余量，日常在15kg以内的静载工况下，折弯处的形变量可以控制在0.1mm以内，完全满足普通工业设备的安装精度要求。构件表面做了均匀的镂空设计，不同形状的开孔并非仅为减重考虑：大尺寸的圆形通孔主要用于穿过设备的走线、气路软管，

　　避免管线外露被剐蹭；长条形的腰型孔是安装调节位，装配时可以根据实际对接的安装孔位偏差做±3mm的位置微调，降低对安装面的打孔精度要求；小尺寸的异形孔和三角孔则是兼顾减重与应力释放，在不降低整体结构强度的前提下，比同厚度无开孔的直角支撑件减重40%左右，也能减少材料浪费。从安装边界来看，构件两个垂直安装面的边长控制在120mm以内，属于小型支撑连接件，适配市面上常用的2020、3030系列工业铝型材安装，安装时不需要额外预留过大的操作空间，在设备内部狭窄的安装区域也能完成固定；安装面的边缘做了0.5mm的倒角处理，不会划伤安装人员的手部，也不会剐蹭对接设备的表面涂层。设计这类钣金构件时，首先要确认折弯的内R角参数，

　　要和所选板材的厚度匹配，这款构件采用1.5mm厚的冷轧钢板加工，折弯内R角设置为0.8mm，既不会因为R角过小导致折弯处外侧板材拉裂，也不会因为R角过大导致安装面贴合不严；其次要提前核算所有镂空孔距离折弯线的最小距离，所有开孔的边缘距离折弯线都保留了2倍板厚以上的距离，避免折弯时孔位被拉扯变形；另外在两个安装面的衔接角落处，预留了直径5mm的避空孔，用来避让铝型材安装时的圆角过渡，保证两个安装面都能和对接型材完全贴合，不会出现安装间隙。在实际使用场景中，这类构件除了用于铝型材框架的直角固定，还可以用于小型传感器的安装支架、设备门板的铰链转接座、电控箱内部的元器件安装托板，因为预留了多组不同规格的安装孔，

　　不需要二次打孔就能适配多种不同的安装需求，比定制单一孔位的支架通用性强很多。做三维建模时，要注意钣金模块的折弯系数设置，按照冷轧钢板的材质特性设置对应的K因子，保证展开后的下料尺寸准确，避免加工出来的构件出现安装孔位错位的问题；另外所有镂空孔的边缘都要做去毛刺处理的工艺预留，建模时不要出现尖锐的直角棱边，减少后续加工的工序难度。这类构件在长期使用中，因为表面做了镀锌钝化处理，在普通的车间环境下不会出现锈蚀问题，不需要额外做表面喷涂，适合批量加工使用，在小型自动化设备、非标测试治具、桌面型加工设备的结构搭建中，能大幅减少设计和加工的工作量，提升装配效率。
