车床卡盘端盖结构设计方案

项目分类:机床 发布时间:2022-01-29 ID:531287

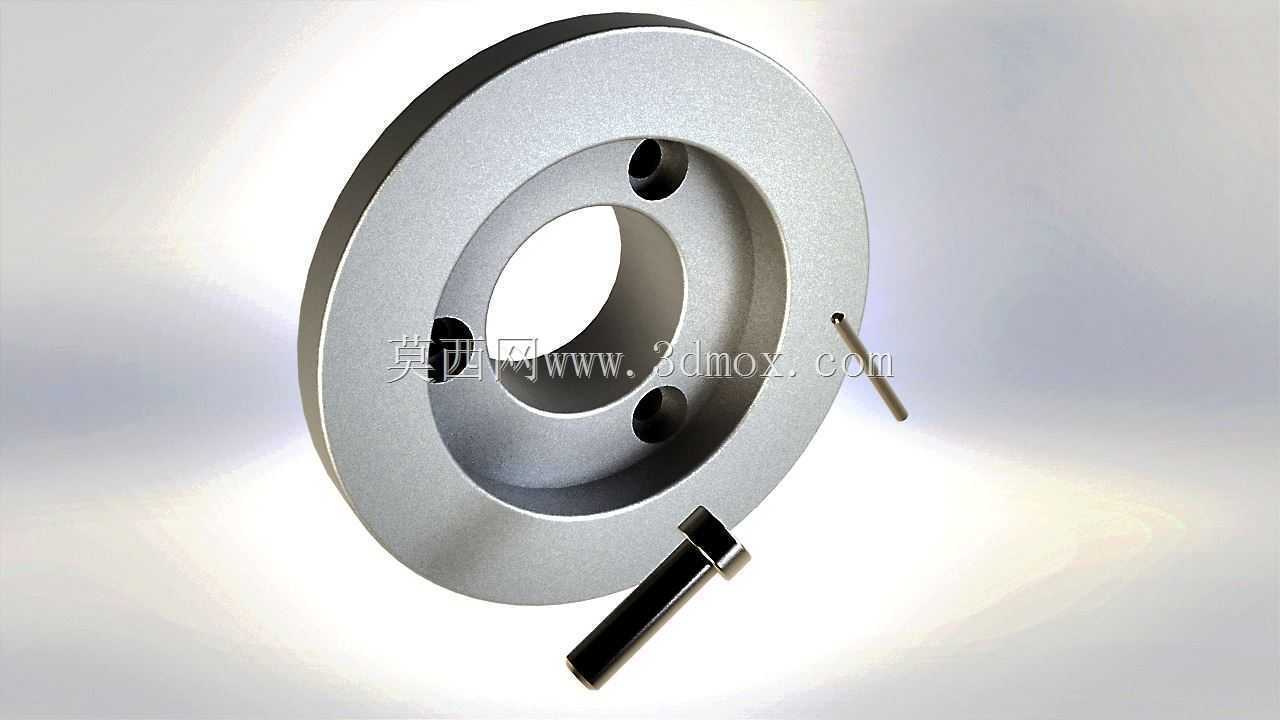

  • 车床卡盘端盖结构设计方案

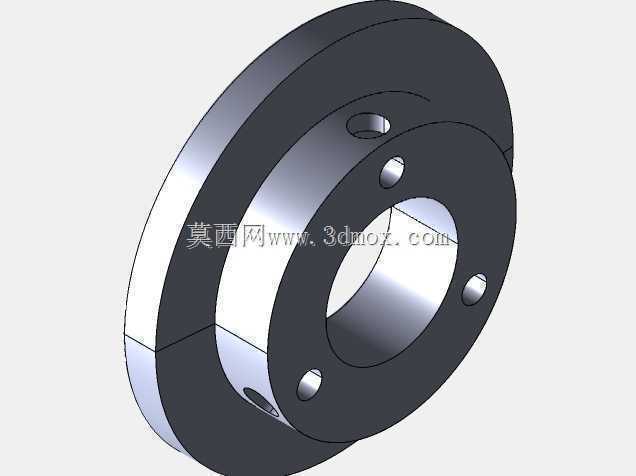

  • 车床卡盘端盖结构设计方案

  在普通卧式车床与数控车床的主轴前端装夹系统中,卡盘端盖是承担防护、定位与安装基准作用的核心盘类零件,日常加工场景中,卡盘长期暴露在切削液冲刷、铁屑飞溅的工况下,端盖首先要实现卡盘内部传动机构的密封防护,避免细碎铁屑卡入卡盘内部的楔式传动槽、齿轮啮合间隙,防止卡爪伸缩卡滞、传动磨损加剧的问题,同时端盖的端面与内孔精度直接决定了卡盘与主轴的同轴度基准,是影响装夹跳动精度的关键零件。从实际加工场景的需求出发,设计这款端盖时首先要匹配对应规格三爪自定心卡盘的安装边界,端盖的外圆直径要略小于卡盘本体的最大外径,避免加工过程中刀具退刀时与端盖边缘发生干涉,内孔尺寸要严格适配车床主轴前端的定位轴颈配合公差,

  通常采用H7/h6的间隙配合保证装配时的同轴度,同时预留足够的螺栓过孔位置,过孔的分布圆直径要与卡盘后端的安装螺纹孔完全对应,孔位角度公差控制在±0.05°以内,避免装配时出现螺栓别劲、端盖安装翘曲的问题。端盖的厚度设计需要兼顾结构刚性与安装空间,过薄的端盖在长期受切削振动影响下容易出现端面变形,导致密封失效,过厚则会占用主轴前端的轴向空间,影响长轴类零件装夹时的顶尖避让距离,设计时通常在端盖非配合面做轻量化的环形减重槽,在保证整体刚性的前提下降低零件自重,减少主轴高速旋转时的额外动平衡负载。端盖侧面预留的扳手操作缺口,是为了方便日常维护时拆装卡盘爪、调整卡盘间隙时的扳手操作空间,缺口的位置要对应卡盘内部的扳手方榫位置,

  尺寸要满足标准卡盘扳手的插入角度需求,避免操作时扳手与端盖边缘干涉。从功能特性上看,这款端盖的配合面全部做了精车加工,端面的平面度控制在0.02mm以内,保证与卡盘本体贴合时没有缝隙,配合面的边缘做了1×45°的倒角,既方便装配时的导向导入,也能去除加工毛刺避免装配时刮伤主轴定位面。表面处理采用发黑氧化工艺,提升零件的防锈能力,适应车间多切削液、高湿度的工作环境,同时发黑层的厚度较薄,不会影响零件的最终配合尺寸精度。在实际选型适配时,需要注意端盖的安装孔位分布要与对应型号卡盘完全匹配,不同厂家生产的同规格卡盘可能存在安装孔位的细微差异,建模时需要严格按照实测的卡盘安装尺寸绘制孔位,避免出现装配错位的问题。端盖的内孔与主轴配合的位置,

  设计时要预留0.1mm的密封胶涂抹间隙,装配时在配合面涂抹少量密封胶,可进一步提升切削液与铁屑的防护能力,避免杂质进入主轴轴承位置影响主轴旋转精度。日常设备维护中,端盖也是需要定期检查的零件,每次卡盘拆解保养时要检查端盖端面是否有磕碰变形、裂纹,安装螺栓是否有松动,一旦端盖出现变形会直接导致卡盘装夹的同轴度超差,加工零件出现圆度误差、端面跳动超差的问题。建模过程中,盘类零件的特征绘制优先采用旋转凸台作为基础特征,再通过拉伸切除绘制安装过孔、减重槽、扳手缺口等特征,所有孔位采用圆周阵列命令生成,保证孔位的角度分布精度,倒角与圆角特征最后统一添加,避免前期特征过多导致建模卡顿,同时建模时要严格标注配合尺寸的公差,在工程图中明确形位公差要求,给后续的加工制造提供准确的尺寸依据。
