卧式铣床加工设备三维结构设计

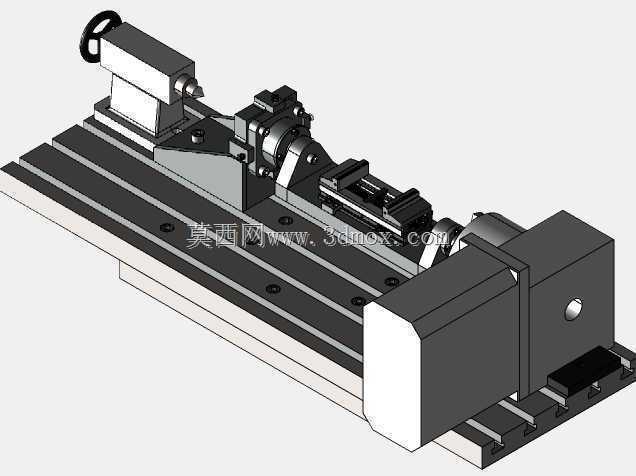

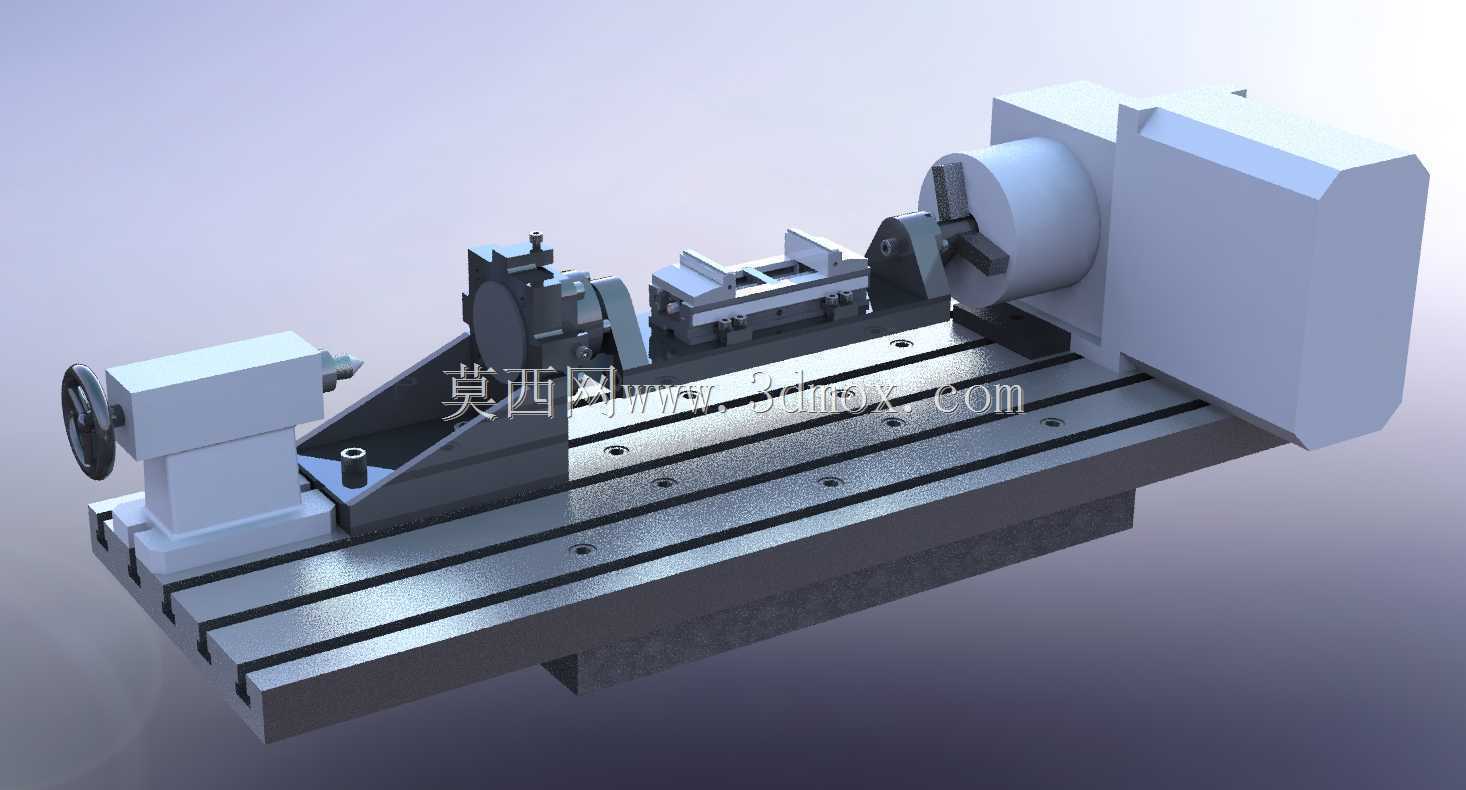

　　这款卧式铣床的三维结构设计，完全围绕中小批量金属零件的平面、沟槽、成型面加工场景搭建，适配机械加工车间、模具制造工段、职业院校实训场地的常规铣削作业需求，可完成碳钢、铝合金、铸铁等常见金属材料的粗铣、半精铣工序，也可搭配专用分度附件完成等分零件的铣削加工。从结构布局来看，模型完整还原了卧式铣床的核心组成：床身底座采用整体式箱型筋板结构，内部预留了电机安装腔、润滑管路走线空间与切削液回流通道，底座上的导轨安装面经过平面度公差预留设计，可保证纵向工作台的移动直线度控制在合理公差范围内。纵向工作台采用T型槽布局设计，槽间距与槽宽符合通用工装夹具的安装标准，可直接适配标准机用虎钳、分度头、专用工装的装夹需求，

　　工作台的行程边界在模型中做了明确的限位结构预留，避免超程碰撞的设计缺陷。主轴箱部分采用卧式悬臂布局，主轴端面预留了刀杆安装锥孔与锁紧结构，可搭配不同直径的盘铣刀、圆柱铣刀完成加工，主轴箱侧面的进给调节结构做了简化但完整的特征还原，可直观展示转速调节、进给量切换的操作位置。尾座顶尖结构与主轴中心保持同轴度设计，可支撑长轴类零件的装夹加工，尾座的锁紧手柄、套筒伸缩结构都做了细节还原，方便设计人员参考尾座的移动行程与锁紧方式。设计过程中优先考虑了设备的安装边界，整体长宽高尺寸适配常规工业厂房的设备摆放要求，底座的地脚螺栓安装孔位置符合通用机床的安装规范，无需额外改造地基即可完成设备就位。从建模逻辑来看，

　　所有部件的装配关系都按照实际机床的装配顺序搭建，导轨与滑块的配合面、主轴与轴承的安装位、夹具与工作台的连接面都保留了合理的装配间隙，可直接用于装配干涉检查、运动仿真验证，也可作为机床改造、专用铣床设计的基础参考模型，帮助结构设计人员快速梳理卧式铣床的布局逻辑，减少从零开始建模的重复工作量，也能为设备选型人员提供直观的结构参考，判断设备是否适配自身的加工零件尺寸与装夹需求。
