高贴合度手动夹持鲤鱼钳结构设计

　　在设备运维、五金装配、家用维修等诸多场景里，手动夹持类工具的使用频率始终排在前列，这类工具不需要外接动力源，依靠人力操作即可完成工件夹持、零件弯折、紧固件拆装等作业，其中鲤鱼钳是适配场景最广的品类之一，本次设计的这款钳具，针对日常作业里常见的夹持打滑、开口适配范围窄、钳身易形变等痛点做了结构优化，能覆盖绝大多数常规手动夹持作业需求。

　　从实际使用场景出发，这款钳具的钳口做了多段式齿形设计，靠近钳轴的前段齿纹密度更高，咬合深度控制在0.8mm，适合夹持直径3-12mm的圆柱形工件，比如小规格螺栓、金属杆件、线材等，咬合时齿纹能嵌入工件表层0.1-0.2mm，不会因为施力加大出现工件滑脱的问题；钳口中段做了弧形凹槽设计，凹槽内壁同样排布防滑齿，适配直径10-22mm的管件、螺母类零件，夹持这类异形工件时，弧形面能和工件外壁形成更大的接触面积，避免单点施力造成的工件表面压痕，也能减少夹持时的应力集中，防止钳口齿部过早崩损；钳口最前端做了平口夹持段，没有排布齿纹，适合夹持表面精度要求较高的薄壁零件、装饰件，不会在零件表面留下咬合痕迹，满足精细化装配的作业需求。

　　钳身的结构设计采用了对称式双片铆接结构，两片钳身的材质选用45号钢整体冲压成型，成型后做整体调质处理，硬度控制在HRC42-48区间，既保证钳身有足够的结构强度，在最大施力工况下不会出现钳身弯折、铆接轴孔形变的问题，又能保留适当的韧性，避免钳身过硬受到冲击时出现脆裂。钳身的手柄段做了向内收的弧形轮廓，贴合人手握持时的掌部曲线，握持施力时手掌的受力分布更均匀，长时间作业不会出现局部压疼的问题；手柄末端做了轻微的外扩翻边，施力最大时能防止手从手柄末端滑脱，提升操作的安全性。两片钳身的连接采用实心铆钉铆接，铆接后钳身的转动间隙控制在0.1mm以内，既保证开合顺畅没有卡滞，又不会因为间隙过大导致钳口错位，夹持工件时出现上下钳口偏斜的问题。

　　从尺寸边界来看，这款钳具的总长度设计为200mm，属于8寸规格的通用款钳具，完全闭合时钳身的最大宽度为55mm，厚度为12mm，最大开口距离为32mm，能覆盖绝大多数日常作业的工件夹持需求，这个尺寸的钳具重量控制在280g左右，放在工具包、维修工具箱里不会占用过多空间，随身携带作业也不会有过重的负担。钳身的表面做了发黑防锈处理，在潮湿的作业环境下短期使用不会出现锈蚀问题，日常存放时只需要在钳轴位置定期涂抹少量润滑脂，就能保证开合顺畅，延长整体使用寿命。

　　设计过程中针对钳身的受力做了模拟校核，当人在手柄末端施加200N的握持力时，钳口位置的加持力能达到1800N以上，足够夹持拧动M12以下的普通螺栓，也能夹持厚度1mm以下的薄钢板做弯折作业，钳身的最大应力出现在铆接轴孔位置，应力值为320MPa，低于45号钢调质后的屈服强度，正常使用工况下不会出现结构失效的问题。钳口的齿形角度设计为60度，这个角度的齿纹既能保证足够的咬合力，又不会因为齿形过尖导致齿部在大载荷下崩断，经过反复的开合、夹持测试，齿部的磨损量在连续夹持1000次标准六角螺母后不超过0.05mm，能满足长期使用的耐磨需求。

　　和普通的尖嘴钳、平口钳相比，这款钳具的开口调节范围更大，不需要像活动扳手那样频繁调节开口大小，只需要调整握持时手指的施力位置，就能适配不同尺寸的工件，作业效率更高；和管钳相比，这款钳具的重量更轻，体积更小，在狭窄的作业空间里也能灵活操作，不会因为钳具体积过大无法伸入作业位置。在机械维修场景里，这款钳具可以用来拆装小规格管路的紧固件、夹持小零件做焊接定位、弯折金属线材做临时固定；在家装维修场景里，可以用来夹持水管件、拧动生锈的小五金件、夹断细铁丝；在户外应急维修场景里，不需要额外搭配其他工具，单把钳具就能完成绝大多数简单的拆装、夹持作业，是手动工具配置里不可或缺的基础品类。

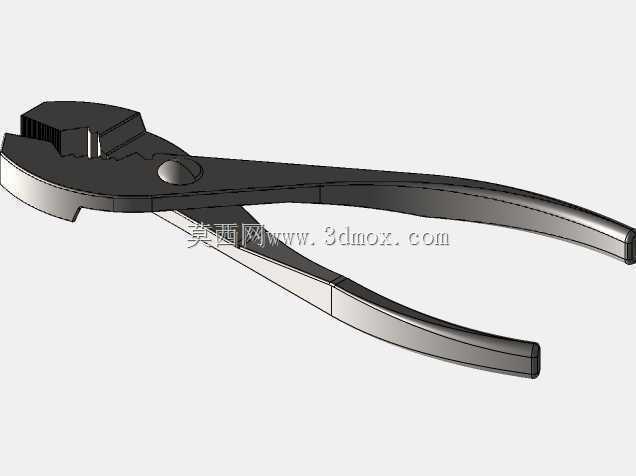

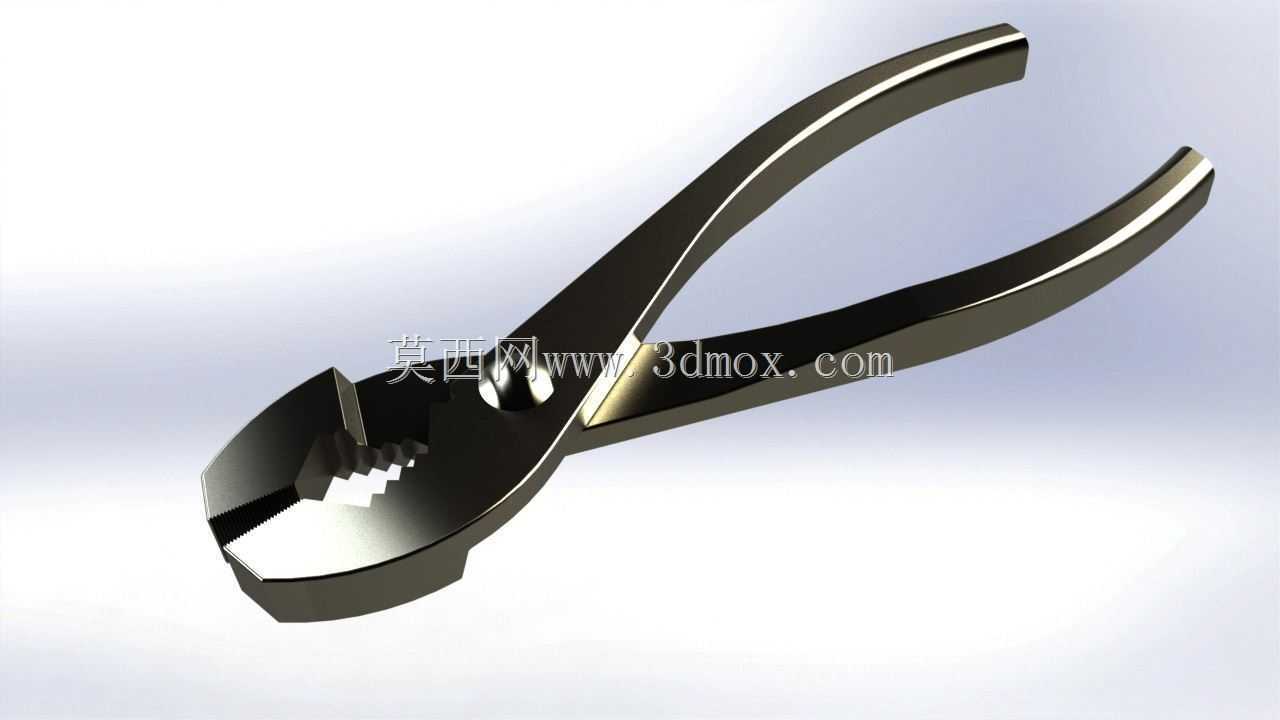

　　设计时也充分考虑了加工工艺的可行性，钳身采用冲压工艺成型，不需要复杂的机加工工序，量产时的加工效率高，成本可控；铆接工序采用标准铆钉压装，工艺成熟，良品率高；表面处理采用常规的发黑工艺，不需要特殊的表面处理设备，整体生产门槛低，适合批量加工制造。钳身的轮廓没有复杂的曲面结构，三维建模时只需要通过草图绘制钳身的平面轮廓，做拉伸凸台后再对钳口齿形、手柄曲面做细节处理即可，建模过程中需要注意铆接轴孔的同轴度，两片钳身的轴孔位置公差控制在0.02mm以内，才能保证铆接后钳身开合顺畅，没有偏摆问题。
