带配套六角螺栓的密封安装盖板结构

　　这套盖板搭配螺栓的组合结构，在工业设备的腔体密封、检修口封盖场景里应用极广，从液压阀组的端盖封板、小型减速机的观察口盖板，到气动控制箱的检修封板、低压电气柜的穿线区盖板，都能见到这类结构的身影。很多刚入行的结构设计人员容易把这类盖板当成简单的平板加螺栓，实际在工程应用里，这套结构的每一处细节都直接影响密封可靠性、拆装便利性与长期使用的稳定性。

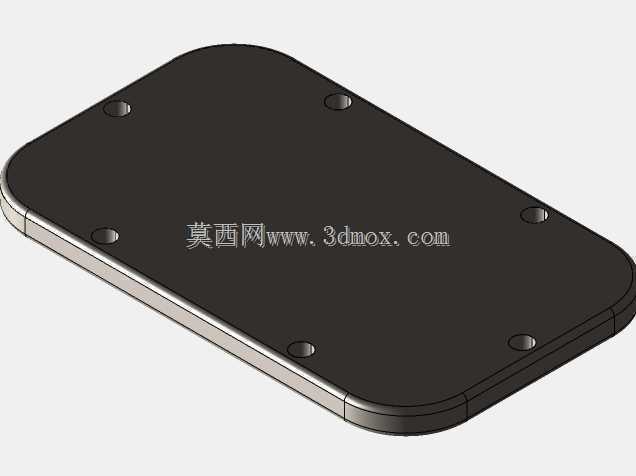

　　先看盖板本身的结构设计，整体采用带圆角的矩形轮廓，边缘做了等宽的加厚翻边，这个翻边不是为了好看，一是提升盖板整体的抗弯刚度，避免螺栓拧紧时盖板中部出现翘曲，导致密封面贴合不严出现渗漏；二是翻边内侧可以嵌装密封胶条，给密封件留出定位空间，不用额外在安装基面加工密封槽，降低配合面的加工成本。盖板上的螺栓孔采用均匀分布的设计，沿着翻边的中心线排布，相邻孔的间距控制在螺栓公称直径的5到7倍区间，这个间距是经过大量工程验证的——间距过大的话，两个螺栓之间的密封面压合力不足，承压后容易出现缝隙；间距过小则会增加螺栓用量，还会因为螺栓过密导致安装时的拧紧顺序要求过高，现场装配容易出现应力不均。盖板中部开有一个圆形通孔，这个孔的用途不是固定的，根据实际设备需求，可以作为穿线孔、观察窗安装位、介质加注口或者传动轴的过孔，孔的边缘做了0.5毫米的倒角，既可以去除加工毛刺避免划伤安装人员或者穿入的线缆、轴件，也能在作为加注口时引导液体流入，不会出现积液挂壁的情况。

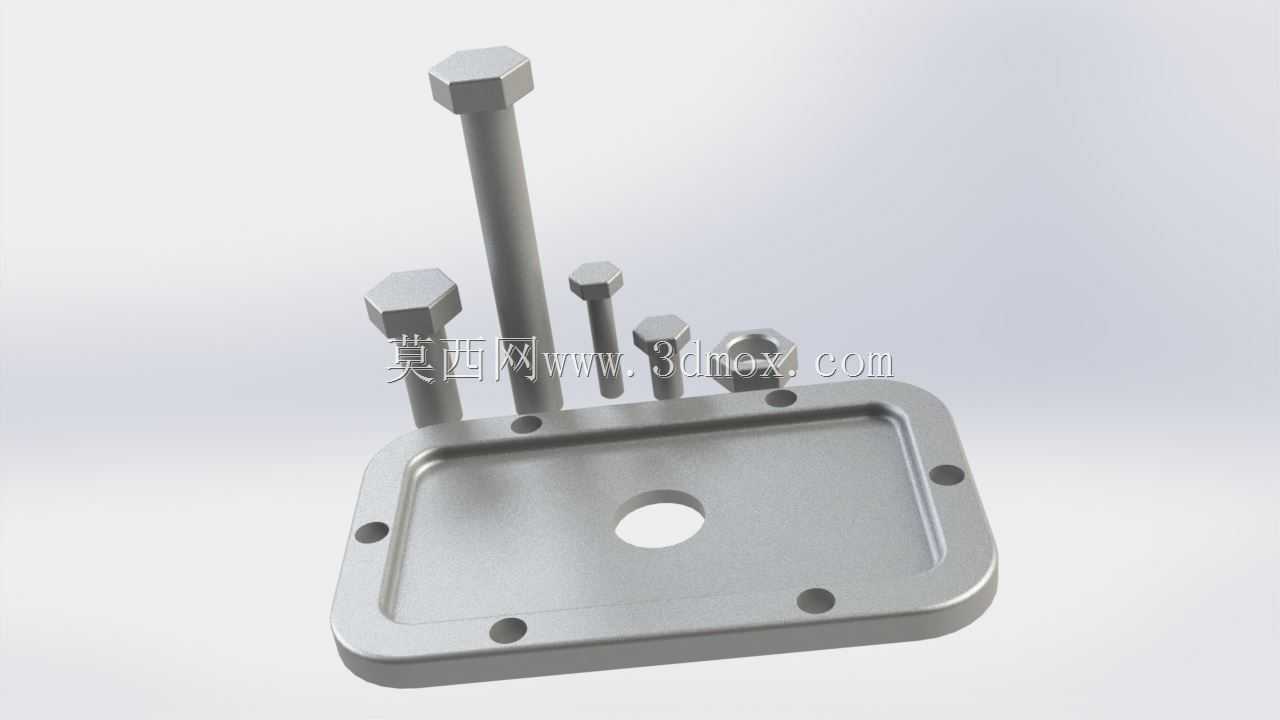

　　配套的六角螺栓采用了不同长度的规格配置，这也是贴合实际安装需求的设计：不同安装位置的基面厚度不同，需要的螺栓啮合长度也有区别，长螺栓用于穿过盖板后连接带内螺纹的厚壁安装座，短螺栓用于配合薄螺母固定在薄壁安装板上，还有更短的规格用于固定盖板上加装的小型附件，比如观察窗的压圈、密封垫的定位片。螺栓的头部采用标准外六角结构，适配常规的开口扳手、套筒工具，现场维护时不需要专用工具就能拆装，螺栓头部的承压面做了平整加工，拧紧时不会刮伤盖板表面，也能保证压合力垂直作用在盖板上，不会出现偏载导致的密封失效。

　　从安装边界来看，这套结构的安装基面只需要加工出对应螺栓位置的螺纹孔或者光孔，不需要额外加工复杂的定位结构，盖板自身的轮廓公差控制在IT12级，螺栓孔的位置公差控制在±0.2毫米，既能保证安装时的顺利对位，不会出现孔位错位螺栓穿不进去的问题，也不会因为公差要求过高增加加工成本。安装时的拧紧顺序需要遵循对角交替拧紧的原则，从中间位置的螺栓开始，逐步向两端对称拧紧，拧紧力矩按照螺栓的性能等级匹配，避免单个螺栓过紧导致盖板变形，或者力矩不足导致密封失效。

　　在实际使用场景里，这类盖板结构的维护频率通常不高，但一旦需要拆装检修，比如设备内部的零件更换、密封件老化更换、线路调整，这套结构的拆装便利性就体现出来了：外六角螺栓的通用性强，即使现场工具不全也能完成操作，盖板的圆角设计不会在拆装时划伤操作人员的手部，翻边结构也方便在拆卸时用撬棍轻轻撬动分离密封面，不会因为盖板和基面粘接过牢导致拆卸困难。另外，盖板的平面度控制在0.1毫米以内，密封面的表面粗糙度达到Ra3.2，配合橡胶密封垫或者密封胶使用时，能够在0.8MPa以内的静压工况下实现可靠密封，满足大部分通用工业设备的密封需求，不管是润滑油、液压油的腔体封盖，还是低压气体、冷却水的通道盖板，都能稳定工作。

　　很多设计人员在做这类结构时容易忽略螺栓长度的匹配，要么选的螺栓过长，拧紧后螺纹伸出过多干涉内部零件运动，要么选的过短，螺纹啮合长度不足导致受力后滑牙，这套配套的螺栓长度是按照盖板厚度、密封垫压缩量、安装基面的螺纹深度综合匹配的，啮合长度控制在螺栓公称直径的1.2到1.5倍，既能保证足够的连接强度，又不会出现螺纹伸出过长的问题。同时盖板的厚度是根据板面的承压面积计算的，在0.8MPa的承压下，盖板中部的最大挠度不超过0.05毫米，不会因为压力作用出现鼓胀变形，保证密封面始终保持均匀贴合。
