二级减速器铸造箱体结构三维设计

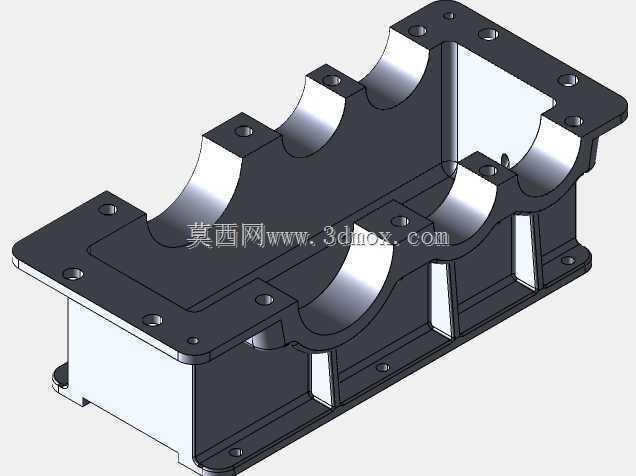

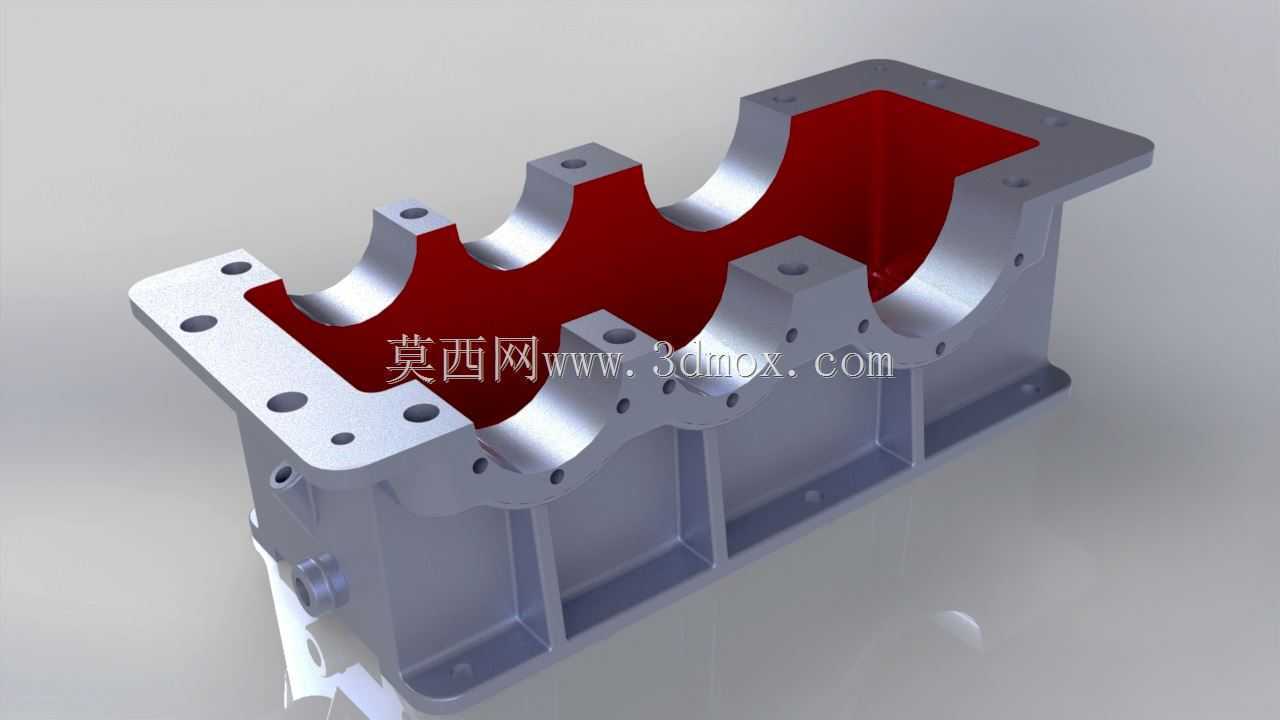

　　这款减速器壳体是二级圆柱齿轮减速装置的核心承载构件，主要应用于工业输送线、轻工生产设备、中小型机床进给机构等需要固定传动比降速增扭的场景中，作为传动齿轮组、传动轴、轴承组件的安装基座，承担着容纳内部传动零件、隔绝外界粉尘水汽侵入、储存润滑介质、承受传动过程中交变载荷的核心作用。从结构设计逻辑来看，壳体采用剖分式布局，上半部分预留三个同轴的轴承安装半圆座，对应二级减速结构的输入轴、中间轴、输出轴安装位，每个轴承座外侧都设计了加厚的安装凸台，凸台上预制轴承端盖的连接螺纹孔，保证轴承装配后轴向定位可靠，同时能承受齿轮啮合产生的径向与轴向分力，避免轴系运行中出现窜动。壳体内部设置两道加强筋板，分别对应两对齿轮啮合的位置下方，筋板与壳体侧壁、

　　底部一体铸造成型，既可以提升壳体整体刚性，避免满载运行时箱体出现形变导致齿轮啮合间隙变化，也能作为润滑油的导流结构，让齿轮运转带起的润滑油顺着筋板回流到油池底部，减少润滑死角。壳体顶部的法兰边预制了均匀分布的螺栓通孔，用于和箱盖连接，法兰面加工时预留密封胶槽，装配时填充密封胶或者加装密封垫，就能保证箱体结合面的密封性，避免润滑油渗漏，同时阻挡外界杂质进入箱体内部污染润滑油、磨损齿轮与轴承。壳体侧壁靠近底部的位置设计了油位观察孔与放油螺塞安装位，油位孔的高度对应油池的合理液位区间，方便日常维护时观察润滑油剩余量，放油螺塞孔设置在油池最低处，换油时可以完全排空箱体内的旧油与沉积的金属磨屑。输入端与输出端的轴承座孔同轴度、

　　各轴孔之间的中心距公差是这款壳体设计时的核心控制指标，建模过程中需要严格按照齿轮传动的中心距要求约束轴孔位置，同时预留轴承装配的公差带，保证轴系装配后齿轮啮合侧隙符合设计要求，避免出现卡滞、异响或者过早磨损的问题。安装边界方面，壳体底部设计了带安装孔的地脚凸台，凸台的安装孔间距匹配通用减速器的安装尺寸标准，凸台底面经过铣削加工保证平面度，安装时通过螺栓将壳体固定在设备机架上，凸台的厚度经过载荷校核，能承受设备启停、正反转时产生的冲击载荷，不会出现固定螺栓松动或者壳体地脚断裂的问题。壳体的内腔轮廓做了圆弧过渡处理，避免铸造时出现应力集中导致的铸件开裂，同时减少润滑油流动时的阻力，内壁的非加工面预留足够的喷漆空间，

　　使用时可以在内壁涂刷耐油涂料，避免铸件长期浸泡在润滑油中出现锈蚀脱落污染油液。轴承座孔的外侧设计了油封安装槽，对应输入输出轴伸出的位置，装配骨架油封后可以有效阻挡润滑油顺着轴表面泄漏，同时阻挡外界的灰尘、切削液等杂质进入箱体内部。在设计这款壳体时，还需要考虑铸造工艺的合理性，所有壁厚保持均匀，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，各个凸台、筋板的位置都设置铸造拔模斜度，方便铸件脱模，减少后续机加工的余量。壳体侧面还预留了吊环螺栓的安装孔，方便装配、搬运时起吊整台减速器，吊环孔的位置经过重心校核，起吊时能保持箱体平衡，避免出现倾斜磕碰内部零件。对于使用在有冲击载荷工况下的场景，壳体的轴承座位置还可以额外增加加强筋，提升局部刚性，避免重载下轴承座变形导致轴承过早失效。
