滚珠轴承与油封组合机械结构设计

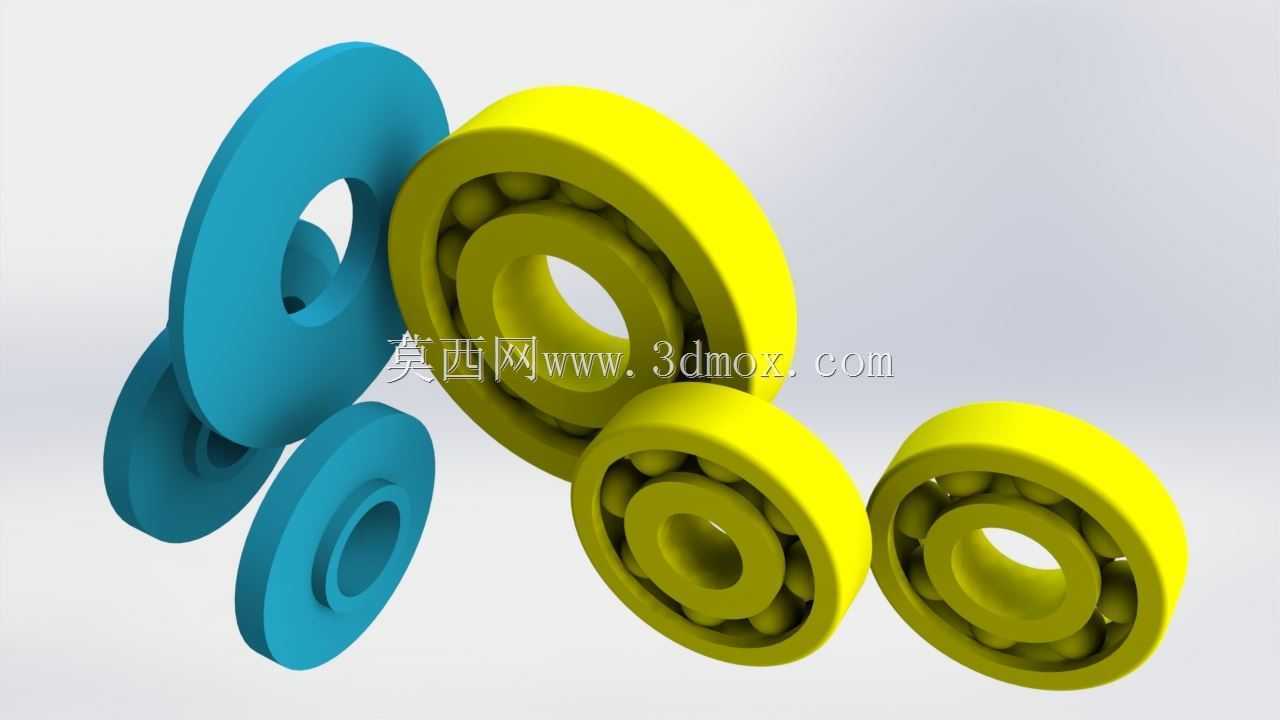

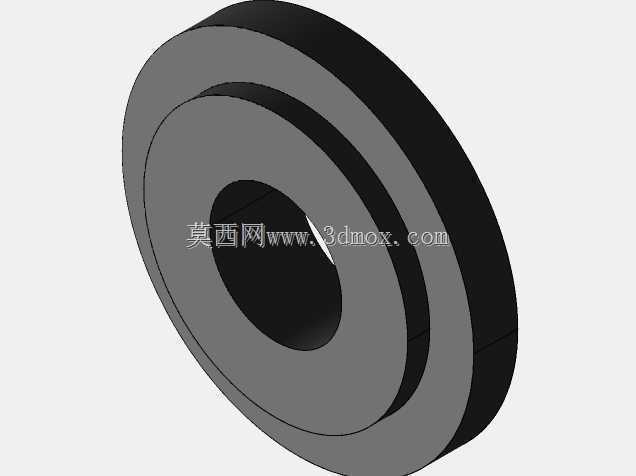

　　在旋转类机械设备的传动系统里，轴承与油封的组合是支撑旋转轴、阻隔介质泄漏的核心配套结构，这套滚珠轴承搭配油封的三维结构，完整还原了实际装机状态下的配合关系，能直接给结构设计、设备选型阶段的从业者提供直观的装配参考。先从实际应用场景说起，这类组合结构几乎覆盖所有存在旋转轴的工业设备，小到小型输送线的辊筒支撑、机床主轴的端部密封，大到减速机输入输出轴、电机端盖的支撑密封位，甚至农业机械、工程机械的行走轮轴部位，都能看到同原理的结构搭配——滚珠轴承承担径向与少量轴向的载荷，给旋转轴提供稳定的回转支撑，油封则紧贴轴面，阻隔设备内部润滑油外泄，同时阻挡外部粉尘、切削液、泥水等杂质进入轴承滚道，避免轴承滚道、滚动体出现异常磨损，延长整套支撑结构的使用寿命。

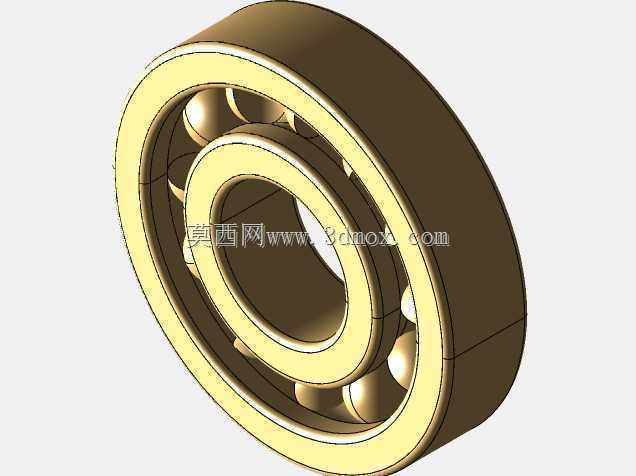

　　从产品功能特性来看，这套结构里的滚珠轴承采用深沟球结构设计，滚道与滚动体的配合间隙控制在合理范围，既能承受稳定的径向载荷，也能应对设备启停、变工况运行时产生的少量轴向窜动，滚动体均匀分布在保持架的兜孔内，运转过程中不会出现滚动体偏磨、卡滞的问题。配套的油封采用唇口式结构，唇口与轴的接触压力经过设计优化，既不会因为接触压力过大造成轴面磨损、运转阻力升高，也不会因为压力过小出现密封失效漏油的问题，油封的外圈与轴承座孔采用过盈配合，安装后不会随轴转动出现外圈松脱、移位的情况。

　　设计思路上，这套结构优先考虑了装配工艺性与后期维护的便利性：轴承与轴的配合采用基孔制，与轴承座孔的配合采用基轴制，不同工况下可以根据载荷大小、转速高低调整配合公差，比如高转速轻载的场景可以适当减小过盈量，重载荷低转速的场景则适当加大过盈量避免跑圈。油封的安装位置设置在轴承的外侧，与轴承端面预留了合理的间隙，既不会因为距离轴承过近被轴承运转产生的高温影响唇口橡胶的老化速度，也不会因为距离过远造成轴的悬伸量过大，影响轴的支撑刚性。结构上还考虑了润滑脂的留存空间，轴承安装位的腔体预留了适量的储脂空间，加注润滑脂后可以在长时间运转过程中持续给滚动体、滚道提供润滑，不需要频繁加注维护。

　　再说到外形尺寸与安装边界，这套结构的安装尺寸完全遵循通用机械零部件的配套规范：轴承的内径、外径、宽度尺寸符合常用深沟球轴承的尺寸系列，选型时可以直接根据轴径、座孔尺寸匹配对应标准件，不需要额外定制非标准轴承，大幅降低采购与维护成本。油封的内径与配合轴径一致，外径与座孔的密封位尺寸匹配，安装时不需要额外加工密封槽的特殊结构，普通的阶梯轴、阶梯座孔就能完成装配。安装边界上，轴承的轴向定位靠轴肩与孔肩实现，轴肩与孔肩的高度经过校核，既不会过高影响轴承的拆卸，也不会过低造成轴承定位失效；油封的安装位设置了导入倒角，装配时不会刮伤油封的唇口，避免安装过程中造成密封件损坏。实际建模过程中，所有配合面的公差、倒角、圆角细节都做了还原，比如轴承内圈、外圈的安装引导倒角，油封唇口的接触环带结构，保持架的兜孔间隙，都按照实际加工装配的要求做了呈现，不管是用来做装配干涉检查，还是做机构运动仿真，都能直接调用，不需要再额外调整结构细节。在做整机结构设计时，这套组合结构的安装空间占用也经过优化，径向尺寸与同载荷等级的其他支撑结构相比更紧凑，不会过多占用设备内部的布置空间，给传动系统的其他零件预留足够的布置余量。
