多规格啮合传动齿轮组结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:531343
  • 多规格啮合传动齿轮组结构设计
  • 多规格啮合传动齿轮组结构设计

  这套齿轮组的设计初衷,是覆盖中小功率传动场景下的多级变速与扭矩传递需求,在轻工输送设备、小型机床进给机构、自动化生产线的动力分配单元中都能适配。做结构设计时最先敲定的是啮合侧隙的取值,针对闭式润滑的使用场景,侧隙控制在0.08-0.12mm区间,既避免热胀卡滞,也能减少回程误差对传动精度的影响。齿形采用渐开线齿廓,压力角选通用的20度,这个参数的好处是加工刀具通用性强,啮合传动时的径向力分配合适,不会给支撑轴承带来额外的偏载负荷。

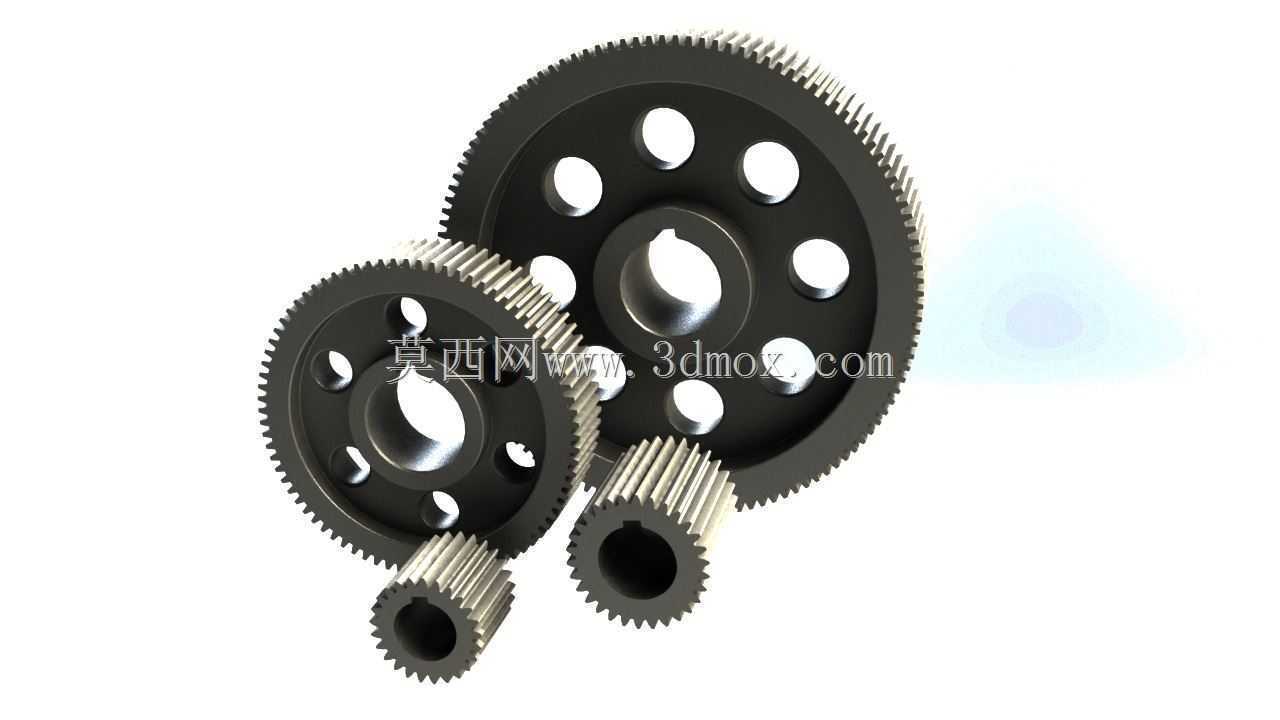

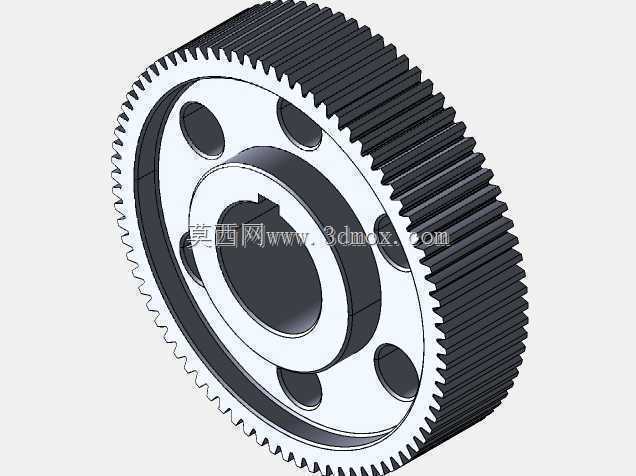

  不同直径的齿轮对应不同的传动比匹配逻辑,大直径从动齿轮的腹板做了均匀分布的减重孔设计,孔位沿节圆对称排布,既降低了齿轮自身的转动惯量,高速运转时减少动不平衡量,也能在啮合过程中留存部分润滑脂,持续给齿面提供润滑,降低磨损速率。齿轮中心的安装孔采用键槽配合结构,键槽的位置精度控制在IT7级,和传动轴装配时能保证周向固定可靠,不会出现传动过程中的滚键问题。小直径的主动齿轮因为转速更高,齿面做了加厚处理,齿根圆角过渡平滑,避免应力集中导致的断齿故障,适配高转速下的交变载荷冲击。

  安装边界上,整套齿轮组的中心距公差控制在±0.02mm,装配时需要保证各齿轮的端面跳动量不超过0.03mm,否则会出现偏磨、噪音过大的问题。齿轮的轴向定位采用轴肩加卡簧的组合方式,不需要额外的复杂固定结构,拆装维护时更便捷。实际使用中,这套齿轮组可以根据传动比需求组合搭配,既可以实现定比传动,也能通过滑移齿轮的方式实现多级变速,适配不同输出转速的设备需求。齿面的粗糙度要求控制在Ra1.6以下,加工时滚齿后做剃齿处理,能有效降低啮合噪音,提升传动平稳性。针对有正反转切换需求的场景,齿厚的偏差做了对称控制,保证正反向传动的回程误差一致,不会出现反向空程过大的问题。

  设计过程中也考虑了不同工况的适配性,如果是开式传动场景,可以适当加大侧隙到0.15-0.2mm,同时提升齿面硬度到HRC45-50,应对粉尘环境下的磨粒磨损;如果是闭式油浴润滑场景,齿面硬度可以适当降低,依靠润滑油膜减少摩擦损耗。齿轮的轮毂长度和轴径的比值控制在1.2-1.5之间,保证和轴的配合长度足够,不会出现悬臂受力导致的轴变形问题。减重孔的边缘都做了倒角处理,避免应力集中,同时也减少了装配时的磕碰风险。整套齿轮的啮合重合度大于1.2,保证传动过程中始终有至少一对轮齿啮合,传动过程不会出现冲击断档,运行平稳性更好。
