平行轴啮合直齿圆柱齿轮传动结构

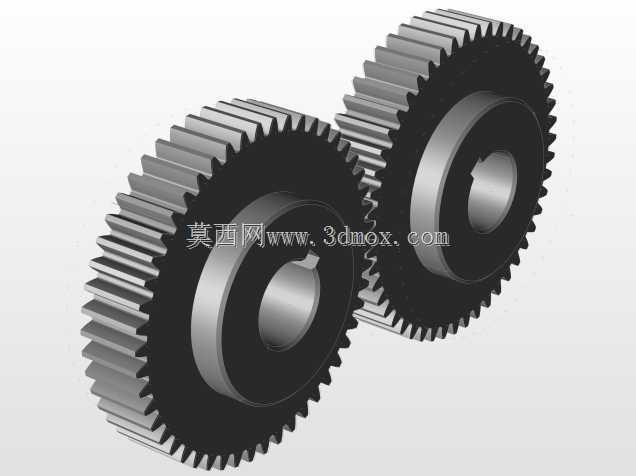

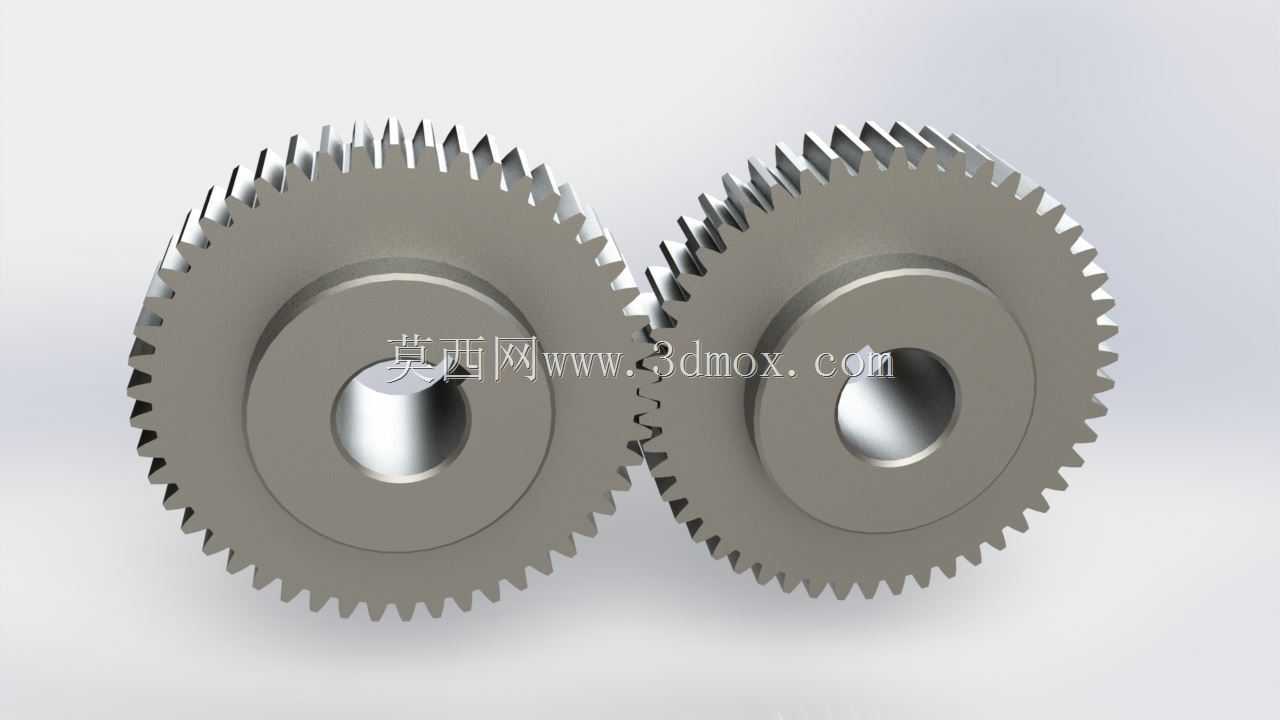

　　这套平行轴直齿圆柱齿轮啮合结构，是机械传动系统里应用最广泛的动力传递单元之一，在轻工输送设备、小型机床进给机构、农用机械动力分配单元、自动化生产线的分度传动段都能见到这类结构的身影。设计这套结构时，首先要匹配安装空间的轴间距边界，两个齿轮的中心距需要严格控制在安装座预留的轴孔公差范围内，避免啮合间隙过大导致传动回差，或是间隙过小引发轮齿卡滞、运转温升过高的问题。轮齿部分采用标准渐开线齿形设计，齿顶高、齿根高的参数匹配通用啮合规范，确保传动过程中重合度处于合理区间，既可以保证单对轮齿退出啮合前下一对轮齿已经进入啮合状态，避免传动中断产生冲击，也能让齿面接触应力分布更均匀，延长轮齿的磨损周期。齿轮本体采用带轮毂的台阶式结构，

　　中心通孔为轴安装位，孔壁预留键槽加工余量，实际装配时可以通过平键实现与传动轴的周向固定，轮毂端面的凸台结构可以抵住轴承内圈，方便装配时定位齿轮的轴向位置，不需要额外增加轴套来调整安装间隙，能有效压缩传动组件的轴向安装尺寸。从功能特性来看，这套齿轮组为等模数等齿数设计，传动比为1，主要用于平行轴之间的等速动力传递，不会改变输入轴的转速与扭矩大小，仅调整动力的传递方向与轴位布局，适合安装空间内输入轴与输出轴需要平行错位布置的场景。设计过程中需要校核轮齿的弯曲强度与接触强度，根据实际传递的扭矩大小调整齿宽参数，齿宽过小会导致单齿承载能力不足，容易出现断齿风险，齿宽过大则会提高对两轴平行度的安装要求，一旦轴系出现偏斜，很容易引发轮齿偏载，

　　造成齿面局部磨损加剧。实际应用中，这套齿轮结构通常搭配深沟球轴承安装在齿轮箱内腔，运转时依靠箱体内的润滑油实现齿面润滑，既可以降低齿面摩擦损耗，也能带走啮合过程中产生的金属磨屑与热量，维持传动系统的长期稳定运行。建模时需要严格控制齿形的渐开线轮廓精度，确保两个齿轮装配后啮合侧隙处于0.02到0.05毫米的合理区间，侧隙过大正反转时会产生明显的冲击噪音，侧隙过小则会在热胀状态下出现卡齿问题，同时轮毂的端面跳动、中心孔的同轴度公差都需要控制在IT7级精度范围内，避免装配后出现运转偏心的问题。
