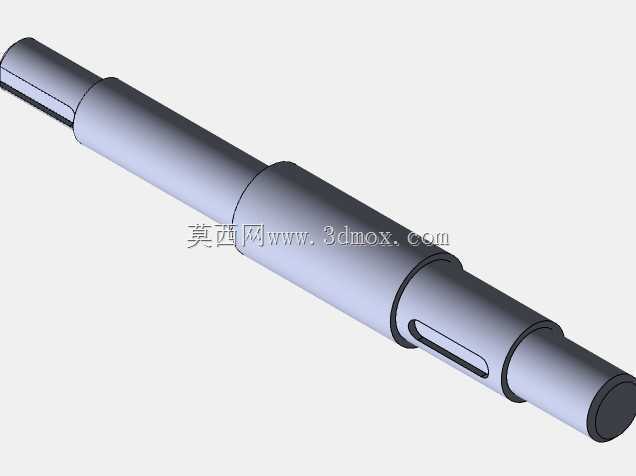

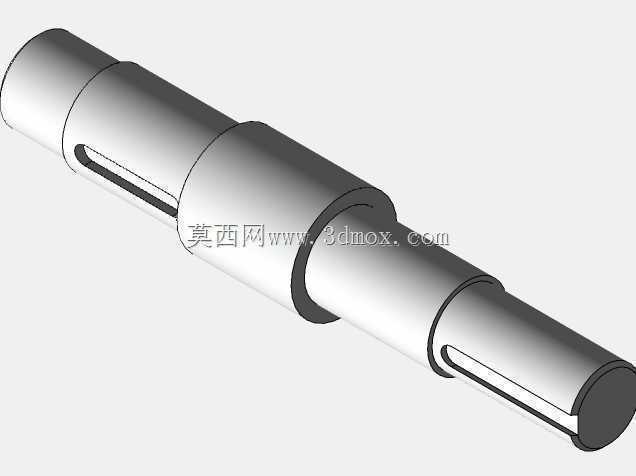

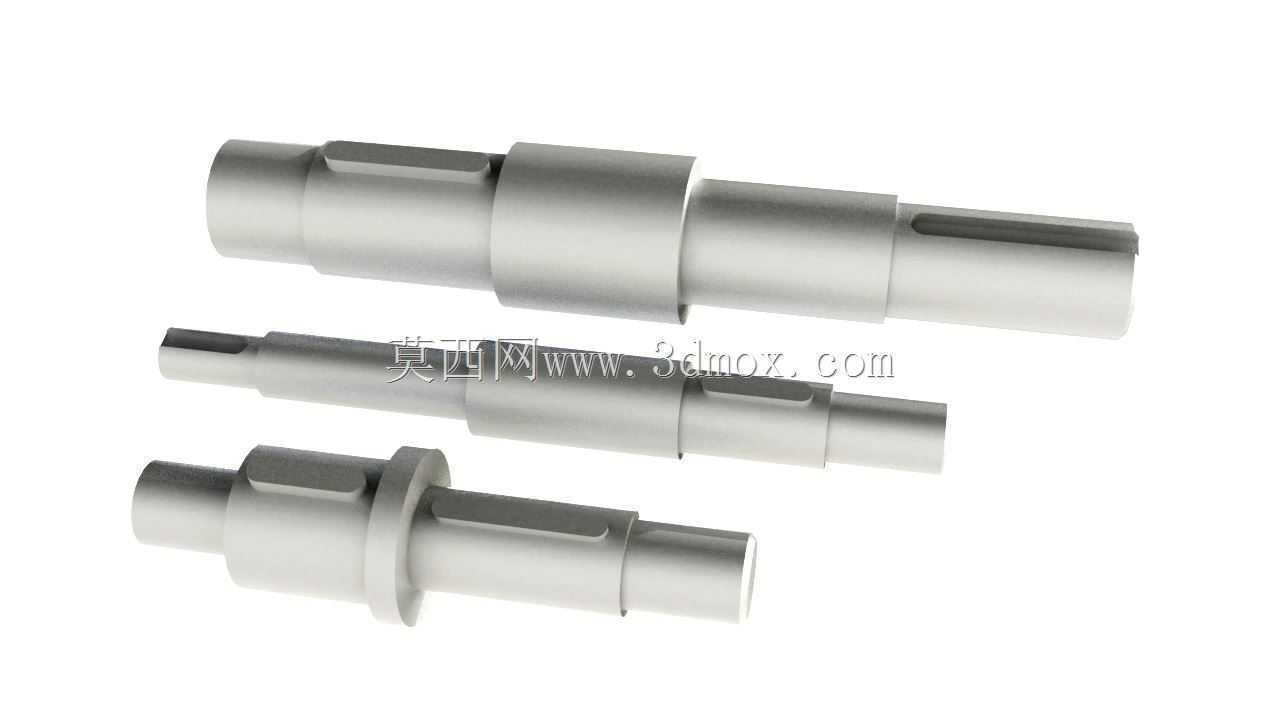

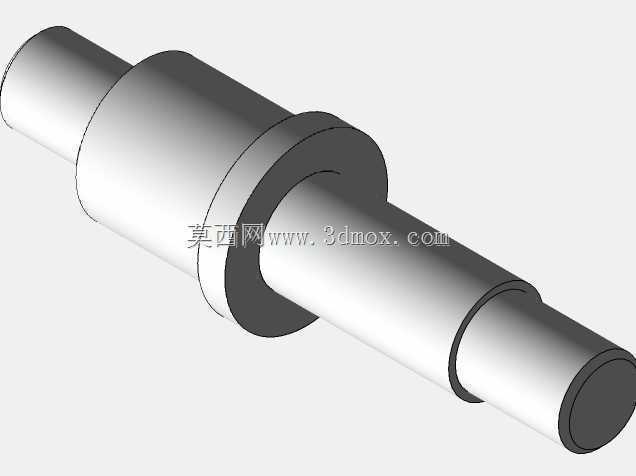

阶梯式传动连接轴结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-29 ID:531345
  • 阶梯式传动连接轴结构设计方案
  • 阶梯式传动连接轴结构设计方案
  • 阶梯式传动连接轴结构设计方案
  • 阶梯式传动连接轴结构设计方案

  这类阶梯轴是传动系统里最常见的扭矩传递载体,在常规的工业传动场景里,不管是小型输送线的动力传递、机床进给机构的运动传导,还是通用减速机的输出端连接,都能看到这类轴件的身影。它的核心作用是把动力源输出的旋转扭矩,通过轴上的安装位传递给配套的齿轮、带轮或者联轴器,最终带动执行端完成预设的旋转动作,整个传动链路里,轴的结构合理性直接决定了传动系统的运行稳定性与使用寿命。

  从结构设计逻辑来看,采用阶梯式的变径结构不是随意设定的,首先是为了满足不同位置零件的装配定位需求:每一段轴径的变化形成的轴肩,都可以作为对应安装零件的轴向定位基准,比如安装轴承的轴段,轴肩高度要严格匹配轴承内圈的定位尺寸,既不能过高导致轴承拆卸困难,也不能过低起不到轴向限位的作用;安装传动件的轴段,轴肩尺寸要配合传动件的轮毂端面,保证传动件装配后不会出现轴向窜动。其次变径结构也能优化轴的受力分布,轴在传递扭矩的时候会同时承受弯矩作用,不同轴段的受力大小有明显差异,在受力集中的位置适当加大轴径,在受力较小的位置缩小轴径,既能保证轴的整体强度满足载荷要求,也能尽可能降低轴的整体重量,减少不必要的材料浪费。

  轴上的键槽设计是扭矩传递的关键结构,键槽的位置要对应传动件的轮毂键槽位置,键槽的宽度、深度都要和选用的平键尺寸匹配,设计时要注意键槽的边角要做合理的圆角处理,避免应力集中导致轴在长期交变载荷下出现疲劳断裂。不同轴段的表面粗糙度要求也有区别,和轴承配合的轴段、和传动件轮毂配合的轴段,表面粗糙度要达到对应的配合精度要求,保证装配后配合紧密,不会出现松动打滑的问题;非配合的轴段表面粗糙度要求可以适当放宽,降低不必要的加工成本。

  从安装边界来看,这类轴的总长度要匹配安装腔体的轴向空间,两端的轴伸长度要满足和外部连接件的装配需求,最大轴径的尺寸要考虑装配时能不能顺利穿过安装腔体的内孔,避免出现装配干涉的问题。设计时还要考虑轴的轴向固定方式,通常轴的两端会配套轴用挡圈或者锁紧螺母,和轴肩配合完成整个轴系的轴向定位,防止轴在运行过程中出现轴向窜动,影响传动精度。另外轴上的退刀槽、倒角这些细节结构也不能忽略,倒角是为了装配时方便零件导入,退刀槽是为了加工时方便刀具退出,保证各轴段的加工尺寸到位,这些细节虽然不直接参与扭矩传递,但会直接影响零件的装配效率和加工可行性。

  在实际选型应用的时候,要先核算传动系统的最大传递扭矩,结合轴的材料屈服强度,校核轴的最小轴径是否满足强度要求,还要根据配套的轴承、传动件的标准尺寸,调整各轴段的直径和长度,保证所有配套零件都能顺利装配,同时满足定位精度要求。这类轴的结构没有多余的复杂设计,所有的尺寸变化、结构设置都是围绕装配便利性、受力合理性、加工可行性三个核心维度展开,是机械传动结构里最基础也最考验设计细节的零件类型,很多新手设计时容易忽略轴肩高度、应力集中这些细节,往往会导致后期装配困难或者轴件过早失效,需要在设计阶段结合实际装配场景反复核对尺寸边界。
