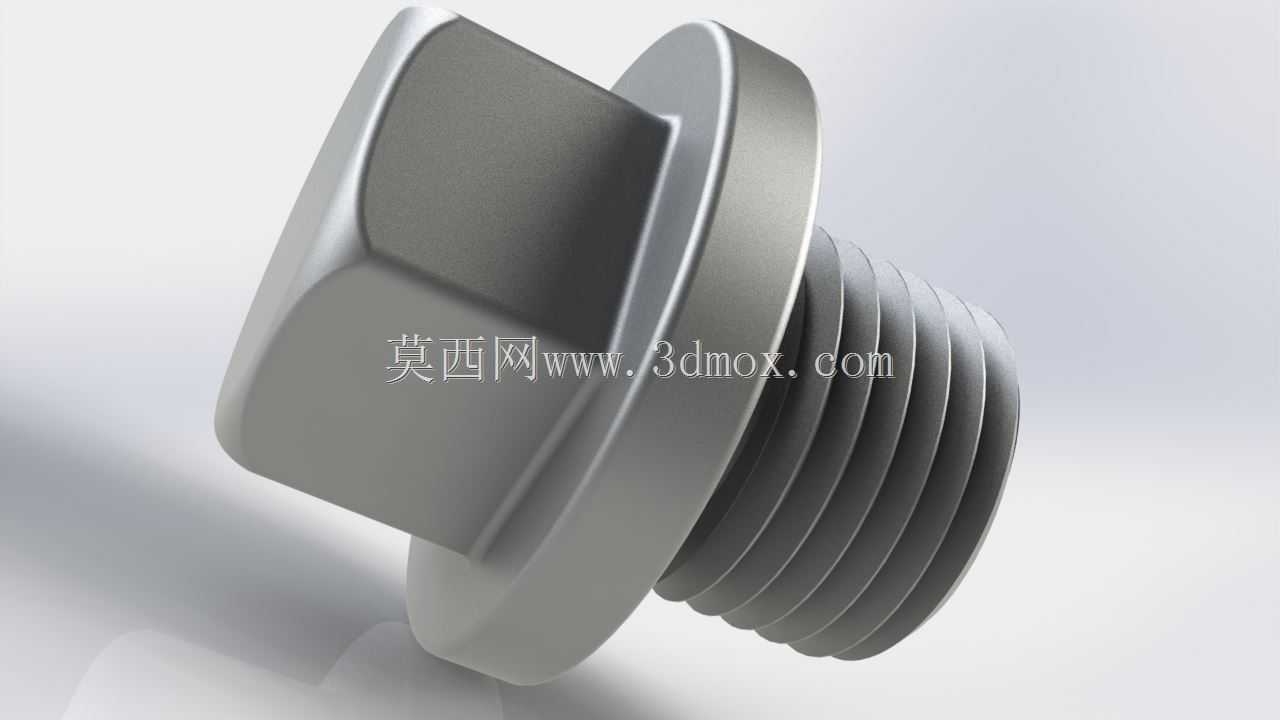

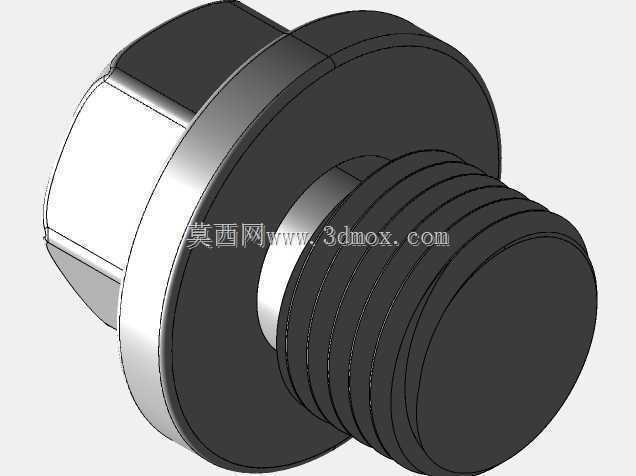

外六角法兰面带槽放油螺塞结构设计

　　在液压润滑回路、内燃机油底壳、齿轮箱腔体、减速机储油腔这类需要定期更换工作介质的密闭容腔设计中，放油螺塞是看似微小却直接影响整机运维效率与密封可靠性的基础零件，本次设计的外六角法兰面带槽放油螺塞，正是针对这类工况的通用化选型需求完成的结构方案。

　　从实际安装场景来看，这类螺塞的应用覆盖了绝大多数带储油腔的工业设备：小到小型齿轮泵的泵体储油腔，大到工程机械的液压油箱、商用车的发动机油底壳，只要存在定期排油、排污的运维需求，就需要在腔体最低位置设置这类螺塞接口。不同于普通紧固螺栓，放油螺塞的核心功能有两点：一是在设备正常运行时实现可靠密封，杜绝腔体内部的润滑油、液压油沿螺纹缝隙渗漏；二是在维保换油时能够通过标准扳手快速拆卸，无需额外专用工装即可完成排油操作，降低现场运维的工具门槛。

　　设计过程中首先要平衡的是密封可靠性与拆装便利性的矛盾。如果仅靠普通圆柱管螺纹的配合间隙实现密封，在设备长期运行带来的温度交变、振动冲击下，螺纹配合面很容易出现微缝隙引发渗漏，因此本次设计在螺塞头部与螺纹段之间增加了一体式法兰承压面，这个法兰面的直径比螺纹大径大出30%左右，安装时可以在法兰面与腔体安装面之间加装紫铜密封垫或者耐油橡胶O型圈，通过法兰面的均匀压紧实现端面静密封，把密封的核心受力面从螺纹配合转移到端面密封垫上，大幅降低螺纹加工精度对密封效果的影响，也能避免螺纹配合过紧导致的拆卸滑牙问题。

　　头部选用外六角结构而非内六角、一字槽等形式，是充分考虑了现场运维的实际工况：设备长期运行后，螺塞表面可能附着油污、泥污甚至锈蚀，外六角结构可以适配活动扳手、开口扳手、套筒等多种通用工具，即使头部有轻微变形或者污渍，也能可靠施力，不会出现内六角孔被污物堵塞无法插入工具、一字槽被扳手拧崩的问题。法兰面与六角头之间做了平滑的圆角过渡，避免应力集中，在反复拆装拧紧的过程中，不会因为扳手施力的侧向力导致六角头与法兰连接处断裂。

　　螺纹段的设计选用了通用密封管螺纹规格，牙型角55度，螺纹配合的公差带选用中等精度，既保证螺纹旋合的顺畅性，又不会因为配合间隙过大影响辅助密封效果。螺纹尾部设计了45度的导向倒角，安装时可以顺利对准腔体上的螺纹孔，不会因为螺纹端部的毛刺刮伤螺纹孔的内牙，也能在旋入初期快速定位，减少错牙的概率。考虑到部分工况下需要在螺塞上加装磁性吸附结构来收集油液中的金属磨屑，螺纹段的末端预留了足够的轴向空间，用户可以根据实际需求加装磁芯，不需要额外修改螺塞的主体结构。

　　安装边界的尺寸设定上，法兰面的厚度根据螺纹规格匹配对应的承压强度，当螺塞按标准扭矩拧紧时，法兰面不会因为压紧力过大产生翘曲变形，保证密封垫的受力均匀。六角头的对边尺寸严格遵循通用紧固件的标准系列，确保市面上的标准扳手都能适配，不需要定制特殊规格的工具。螺纹段的有效旋合长度控制在螺纹公称直径的1.2倍左右，既保证足够的连接强度，不会因为油压冲击或者振动导致螺塞脱出，又不会因为旋合长度过长导致拆装时间增加，同时避免螺纹过长伸入腔体内部，干扰腔体内油液的正常流动或者与内部运动部件发生干涉。

　　在实际选型应用时，设计人员只需要根据腔体壁的厚度选择对应螺纹长度的规格，在腔体安装面加工出与法兰面匹配的平整密封面，表面粗糙度控制在Ra3.2即可保证密封效果，不需要额外加工复杂的密封槽结构，降低了腔体零件的加工成本。拧紧扭矩按照对应螺纹规格的标准扭矩施加即可，不需要额外的扭矩校准，普通运维人员经过简单培训就能完成拆装操作，不会因为拧紧力过大导致螺塞断裂或者螺纹滑牙，也不会因为拧紧力不足导致密封失效渗漏。

　　不同于市面上部分薄法兰、小六角头的廉价螺塞，这个结构在设计时充分考虑了反复拆装的耐用性：六角头的高度比普通标准螺栓高出15%，即使多次拆装导致六角头的棱角有轻微磨损，依然有足够的受力面供扳手施力；法兰面与螺杆的同轴度控制在0.1mm以内，拧紧时密封垫的压缩量均匀，不会出现偏压导致的密封垫局部破损问题；螺纹表面做了氧化防锈处理，在长期接触油液的工况下不会轻易锈蚀，即使设备两三年才换一次油，也能顺利拆卸，不会因为锈蚀粘死在螺纹孔上导致维修时需要钻孔攻丝，大幅降低设备的后期运维成本。
