外螺纹滚花通气式金属油堵结构设计

　　在液压站、齿轮箱、小型减速机的腔体维护场景中，这类带滚花结构的外螺纹油堵是出镜率极高的小零件，很多刚入行的结构设计人员容易把它和实心密封堵头混为一谈，实际上它的核心作用不止是封堵注油口。先从实际工况说起，闭式传动的齿轮箱在连续运行过程中，箱体内的润滑油会随着齿轮啮合搅动升温，腔体内的空气受热膨胀，如果没有泄压通气的通道，内部正压会把润滑油从轴封、结合面的密封缝隙里挤出来，造成渗漏油问题；而设备停机冷却时，腔体内空气收缩形成负压，又会把外界的灰尘、水汽从密封薄弱处吸进箱体，污染润滑油、加速齿轮和轴承的磨损，这个带侧部通气小孔、端部带透气隔层的油堵，就是同时兼顾注油口封堵、腔体气压平衡两个功能的零件。

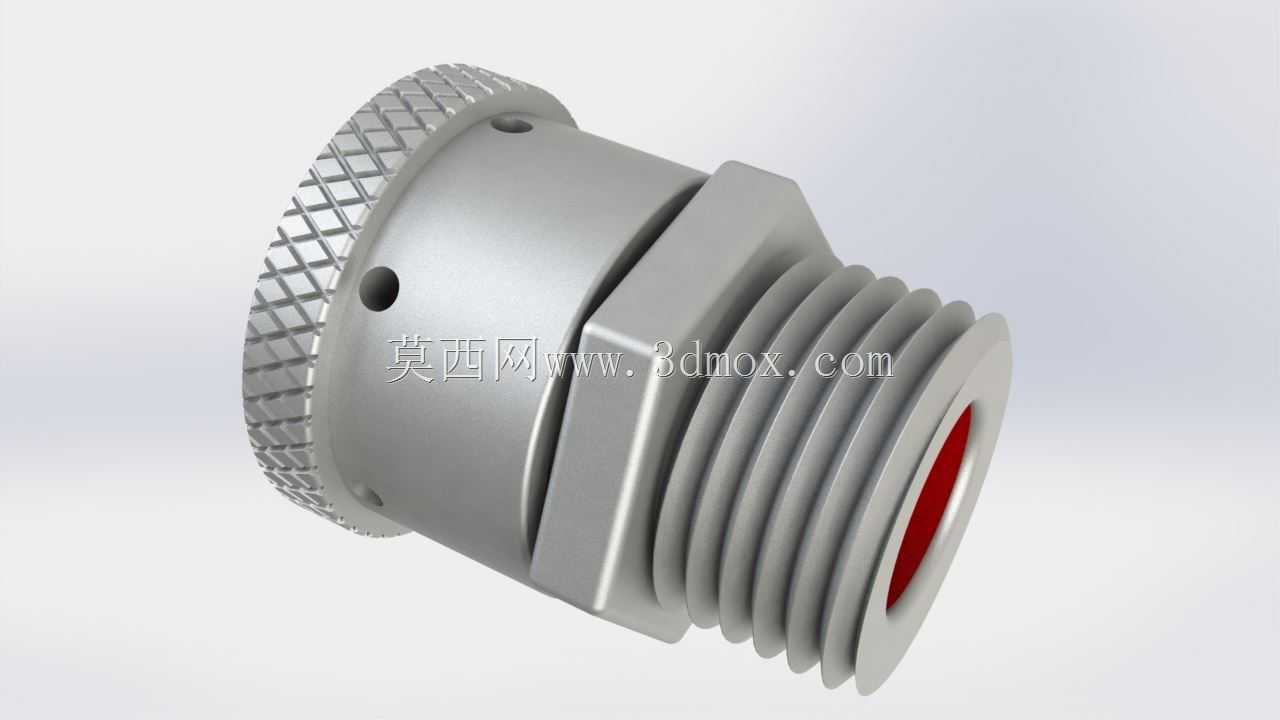

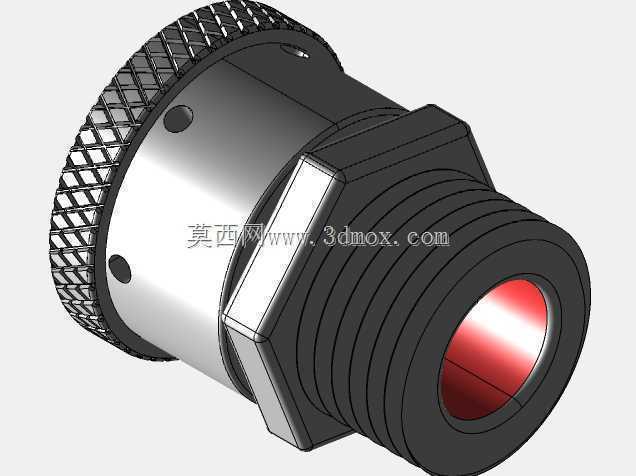

　　设计这个零件的时候，首先要匹配安装边界，外螺纹段采用的是通用管螺纹规格，和常规箱体上的注油口螺纹完全适配，不需要额外加工特殊安装孔，螺纹段的长度控制在刚好拧入箱体壁厚后不突出内壁过多的范围，避免和箱体内的转动零件发生干涉，螺纹根部加工的六角凸台，是给扳手拧紧预留的受力位，不需要定制专用工具，用普通活动扳手或者开口扳手就能完成拧紧作业，日常维护的时候拆装很方便。六角台上方的滚花段是特意做的手动操作结构，日常检查油位、少量补油的时候，不需要借助扳手，操作人员直接用手就能拧开堵头，滚花的网纹深度和齿距经过适配，手上沾有少量润滑油的时候也能产生足够的摩擦力，不会出现手打滑拧不动的情况，滚花段上均匀分布的径向小孔，就是通气的通道，外界空气和箱体内的空气可以通过这些小孔完成交换，平衡腔体内外的压差，同时小孔的直径控制在1.5mm以内，避免大颗粒的杂物直接掉进箱体内部。

　　零件端部内嵌的红色透气隔层是功能核心，这个隔层采用的是耐油透气材料，空气可以顺利穿过，但是润滑油的液滴无法渗透，既能保证气压平衡的功能，又不会出现箱体内的润滑油从通气孔甩出来的问题，隔层和堵头本体的配合采用过盈压装的方式，不会因为设备运行的振动出现松脱掉落的情况。整个零件的主体采用金属材质加工，表面做了防锈处理，能适应车间内的油污、潮湿环境，长期使用也不会出现锈蚀卡死的问题，和箱体螺纹配合的时候，只需要在螺纹段缠绕少量生料带或者涂抹适量密封胶，就能保证螺纹结合面的密封性能，不会出现渗油的情况。

　　在选型适配的时候，需要注意几个安装边界：首先要确认设备注油口的螺纹规格，和堵头的外螺纹参数完全匹配，避免出现螺纹错牙拧不进去或者密封不严的问题；其次要确认安装位置的周边空间，滚花段的外径比螺纹段大，要预留出足够的手动操作空间，避免周边的管线、结构件挡住滚花段，导致手动拧动的时候没有操作空间；另外要注意安装方向，虽然这个堵头的通气孔是径向分布，但是尽量不要把通气孔正对着设备内部的齿轮甩油方向，避免齿轮搅动的润滑油直接冲击到透气隔层上，延长透气隔层的使用寿命，减少油污堵塞透气孔的概率。日常维护的时候，只需要在设备换油的时候把堵头拆下来，用干净的柴油或者煤油清洗掉表面和通气孔处附着的油污、灰尘，检查透气隔层有没有破损，如果出现堵塞或者破损的情况及时更换，就能保证整个设备运行过程中腔体压力始终处于平衡状态，从根源上减少因为压差导致的密封渗漏问题。很多小型设备的故障点往往就在这些不起眼的小零件上，一个设计合理的油堵，能大幅降低设备后期的维护成本，减少渗漏油带来的现场清理、润滑油损耗、零件异常磨损等一系列衍生问题。
