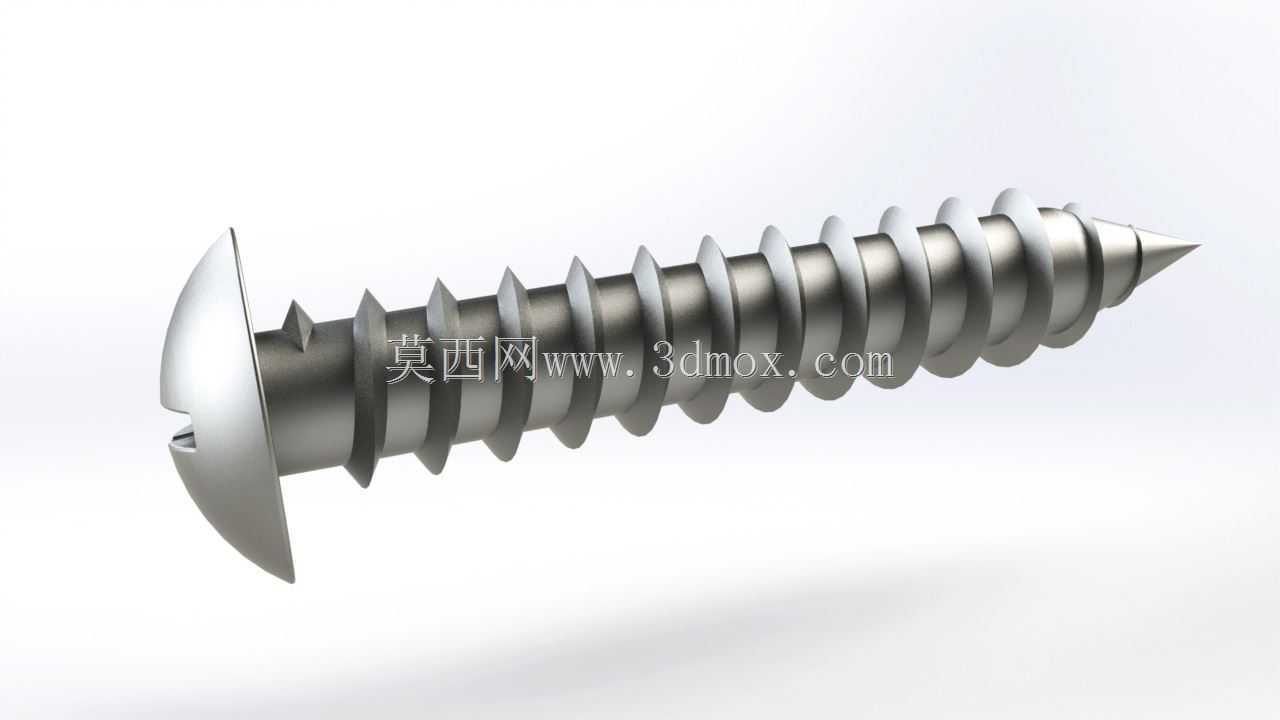

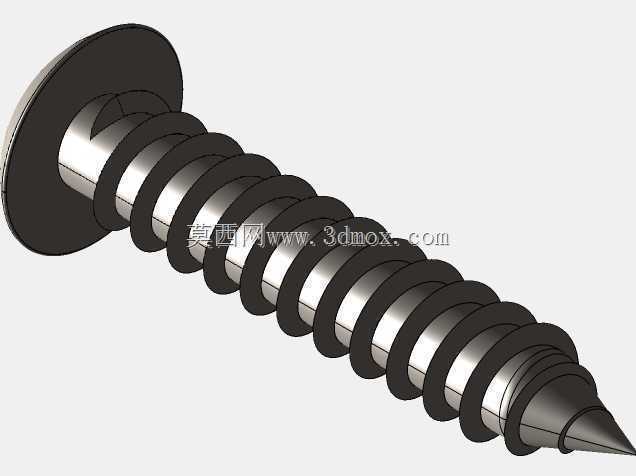

盘头开槽自攻螺钉三维结构设计

　　日常做结构设计时，自攻螺钉是最常接触的基础紧固件之一，这款盘头开槽自攻螺钉的设计，完全围绕薄板类零件的快速装配需求展开，不需要预先在被连接件上攻制内螺纹，依靠自身螺纹在拧入过程中挤压出匹配的螺纹牙型，大幅降低装配工序的复杂度，在钣金机柜、家电外壳、塑料件装配场景里的应用占比极高。

　　从结构设计逻辑来看，盘头的头部造型选择，核心是为了增大螺钉头部与被连接件表面的接触面积，降低单位面积的压应力，避免拧入过程中头部压溃塑料件或者薄钣金的接触面，同时盘头的圆弧过渡设计，不会在装配后留下尖锐的凸起，减少装配人员被划伤的风险，也能让外露的装配面更平整。头部的一字开槽结构，适配最通用的一字螺丝刀，在维修场景下即使没有专用的十字批头，也能借助日常工具完成拆装，适配性更强。

　　螺纹部分的设计是这款自攻螺钉的核心，螺纹牙型采用尖角设计，牙距比普通机螺钉更大，牙山角度经过优化，拧入时的切削阻力更小，同时能保证足够的螺纹啮合强度，避免滑牙。螺杆末端的锥尖导向设计，能让螺钉在初始拧入时快速定位，不需要额外的导向工装，手工装配或者自动化螺丝机作业都能快速对准安装孔。螺纹的大径、中径、小径的尺寸公差控制，直接决定了拧入后的锁紧力，设计时需要匹配不同材质的被连接件：针对0.5-2mm厚度的冷轧钢板，螺纹大径比预制孔大0.2-0.3mm时，既能保证足够的咬合力，又不会因为挤压力过大导致钣金变形；针对ABS、PP这类常用工程塑料，过盈量控制在0.3-0.4mm区间，能避免塑料件开裂，同时保证足够的防松能力。

　　安装边界的设计考量上，这款螺钉的头部直径、头部高度都做了标准化适配，盘头直径对应不同公称直径的螺钉有明确的尺寸范围，比如公称直径3mm的螺钉，头部直径控制在5.5-5.8mm之间，能适配市面上通用的沉孔尺寸，不需要单独定制沉孔加工参数。开槽的宽度和深度也和标准批头尺寸匹配，避免批头打滑导致头部槽口损坏。螺杆长度的规格覆盖6mm到30mm的常用区间，能适配不同厚度的叠层连接件，设计选型时只需要确认穿透最上层连接件后，拧入底层基材的深度达到公称直径的2-3倍，就能保证足够的拉拔强度，不需要额外做拉拔测试验证。

　　实际应用场景里，这款螺钉在低压电气柜的装配中使用量极大，柜体内的线槽安装、导轨固定、塑料挡板装配都能用到，不需要提前攻丝，装配效率比机螺钉加螺母的组合高40%以上；在家电产品的塑料外壳装配中，盘头的大接触面不会压裂塑料壳体，一字槽的设计也能满足售后维修时的简易拆装需求；在小型五金制品的组装中，自攻螺钉的单组件锁紧方式，不需要额外配套螺母，能减少零部件数量，降低BOM成本。

　　建模过程中需要注意的细节很多，比如螺纹收尾处的退刀结构，不能出现尖锐的直角，否则实际生产时搓丝工艺容易出现崩牙，也会导致拧入到最后阶段出现卡滞；头部和螺杆的过渡圆角要控制在R0.2-R0.3之间，圆角过小会在热处理时出现应力集中，导致螺钉头部断裂，圆角过大则会导致头部和被连接件的接触面积减小，锁紧时容易下陷；锥尖末端的角度控制在25-30度之间，角度过大会导致初始定位困难，角度过小则会让末端的螺纹牙型过薄，容易在拧入硬材质时出现尖端崩碎的问题。

　　做结构选型时还要注意，这款自攻螺钉不适合用于频繁拆装的位置，多次拧入拧出会破坏被连接件上挤压形成的螺纹牙型，导致锁紧力下降，如果是需要经常拆卸的检修口位置，还是要搭配铜嵌件或者机螺钉组合使用；在用于户外场景的装配时，螺钉表面需要做镀锌或者达克罗处理，建模时不需要额外表现涂层，但选型时要明确表面处理要求，避免出现锈蚀失效的问题。
