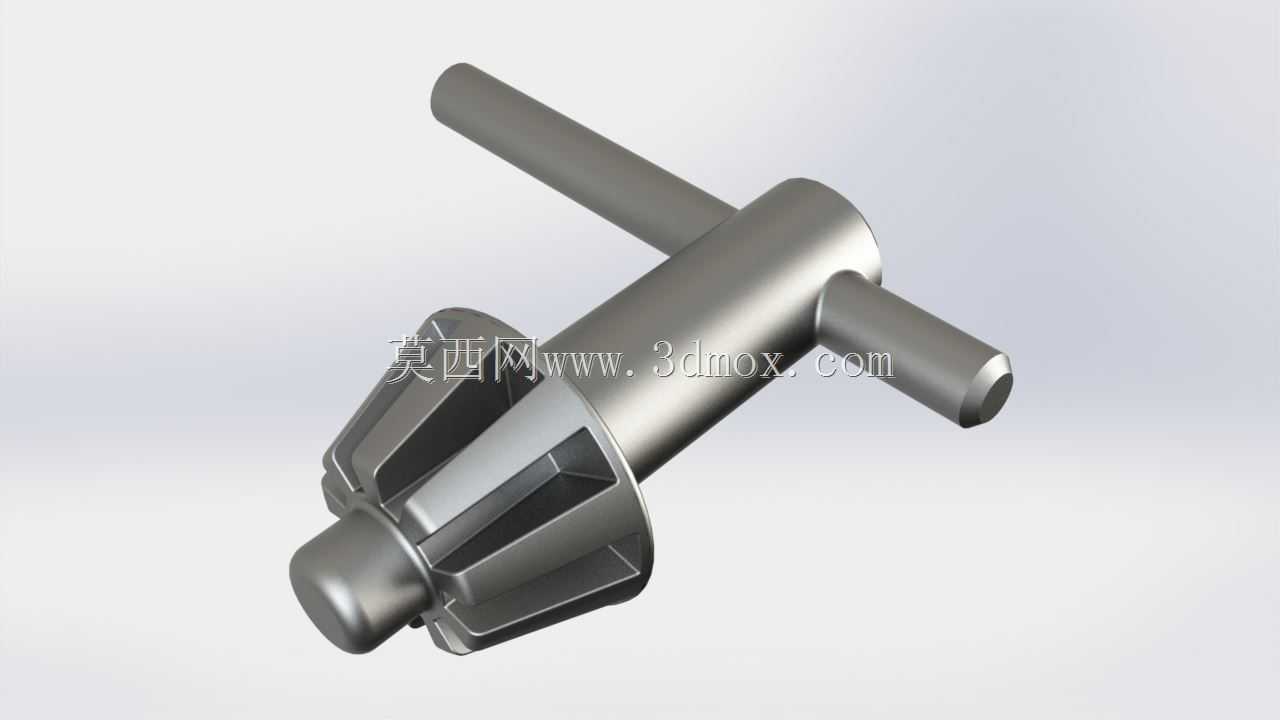

钻夹头松紧调节用T型扳手结构

　　在钻床、手电钻、台钻等各类钻孔加工设备的日常操作中，钻夹头是装夹直柄钻头、铰刀、丝锥等切削刀具的核心夹紧部件，而夹头钥匙是实现夹头松紧调节、完成刀具拆装更换的必备手动操作工具，没有适配的钥匙，操作人员无法可靠完成夹头的夹紧与松脱动作，直接影响加工前的刀具装夹效率与装夹可靠性。这款T型结构的夹头钥匙，整体采用高强度碳素结构钢整体锻造后机加工成型，表面做发黑防锈处理，能够承受日常操作中施加的较大扭转力矩，不会在频繁施力过程中出现杆部弯曲、驱动齿崩损的失效问题。从结构设计来看，钥匙的驱动端采用了与钻夹头端面调节齿圈完全适配的锥面小齿轮结构，齿形参数匹配常规三爪自定心钻夹头的齿圈模数与齿距，插入夹头对应的调节孔后，

　　锥面能够自动与齿圈实现定心啮合，避免啮合错位造成的齿部磨损；操作端采用横向贯通的T型握杆设计，握杆直径经过人机工程校核，操作人员单手握持转动时，手掌与握杆的接触面积足够，施加扭转力时不会出现局部压强过大硌手的问题，横向伸出的杆长经过力矩匹配设计，既能够提供足够的力臂长度，让操作人员用较小的手部力量就能输出足够的夹紧力矩，保证钻头装夹后不会在钻削过程中出现打滑、窜动，又不会因为力臂过长造成施加力矩过大，导致夹头内部三爪过载变形、齿圈崩齿的问题。在实际使用场景中，这类夹头钥匙广泛适配台式钻床、立式钻床、手持充电电钻、交流手电钻、攻丝机等带三爪钻夹头的加工设备，不同规格的夹头对应不同尺寸的钥匙，

　　这款钥匙的驱动齿头尺寸适配夹持范围1-13mm的常规中型钻夹头，是金工实训车间、机械加工维修工位、家装水电作业现场的常备工具。设计过程中，首先需要匹配对应规格钻夹头的调节参数：驱动小齿轮的齿数、模数、锥角必须与夹头端的齿圈完全吻合，保证啮合时齿面接触面积达到80%以上，避免局部应力集中造成齿部过早磨损；T型杆的垂直杆部长度需要匹配夹头端面到操作空间的距离，保证钥匙插入调节孔后，横向握杆与夹头外端面留有足够的操作间隙，不会在转动过程中与夹头表面、设备外壳发生干涉；横向握杆与垂直杆部采用过盈压装加焊接的固定方式，保证大扭矩施加时两者不会出现相对转动、松脱的问题，驱动齿端的齿部经过高频淬火处理，表面硬度达到HRC45-50，

　　具备足够的耐磨性能，能够承受数千次的松紧调节操作而不出现明显的齿形磨损。从安装与适配边界来看，这款钥匙不需要额外的固定安装结构，使用时直接将驱动齿端插入钻夹头圆周方向均布的任意一个调节孔内，确认齿部完全啮合后，顺时针转动即可带动夹头齿圈旋转，驱动内部三爪同步向中心收拢夹紧刀具柄部，逆时针转动则带动三爪向外张开，松脱刀具完成拆卸；非使用状态下可以放置在设备旁的工具架、工具盒内，部分型号的钥匙在握杆端部设计有挂孔，可以穿挂绳系在设备旁避免丢失。在实际加工操作中，使用这类钥匙夹紧刀具时需要注意，三个调节孔需要依次均匀施加力矩，避免单孔施力过大造成三爪不同心，导致刀具装夹后出现径向跳动，影响钻孔精度与刀具寿命，这款钥匙的结构强度完全能够满足均匀施力的操作需求，不会在正常操作力矩下出现结构变形。很多一线操作人员会遇到夹头钥匙丢失、齿部磨损打滑的问题，这款钥匙的齿形参数采用行业通用的标准规格，能够直接替换市面上绝大多数同规格钻夹头的原配钥匙，不需要额外定制加工，适配性较强。结构建模过程中，需要重点保证驱动齿的齿形精度、锥面的同轴度，以及T型杆两部分的垂直度，若垂直杆与横向握杆的垂直度偏差过大，转动过程中会出现晃动，不仅操作手感差，还会加剧齿部的不均匀磨损；驱动齿端的锥面角度需要与夹头调节孔的导向锥面匹配，保证插入时能够顺利导向啮合，不需要反复对位调整，提升操作便捷性。
