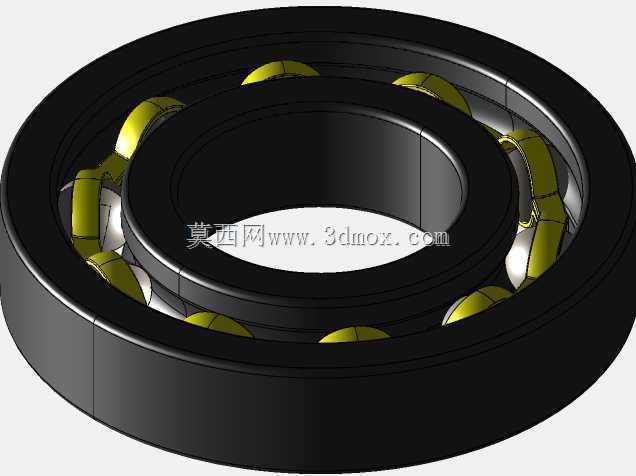

深沟球滚动轴承结构三维设计

　　在各类旋转传动场景里，滚动轴承是绕不开的核心支撑构件，从普通的异步电机输出轴、机床主轴箱传动轴，到输送机托辊、小型减速机输入输出端，甚至家用电动工具的旋转部位，这类深沟球结构的滚动轴承都承担着关键作用。它的核心功能是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少轴颈与安装基座之间的磨损，同时保证轴系的旋转精度，避免轴在运转过程中出现过大的径向跳动，影响整套传动系统的运行稳定性。

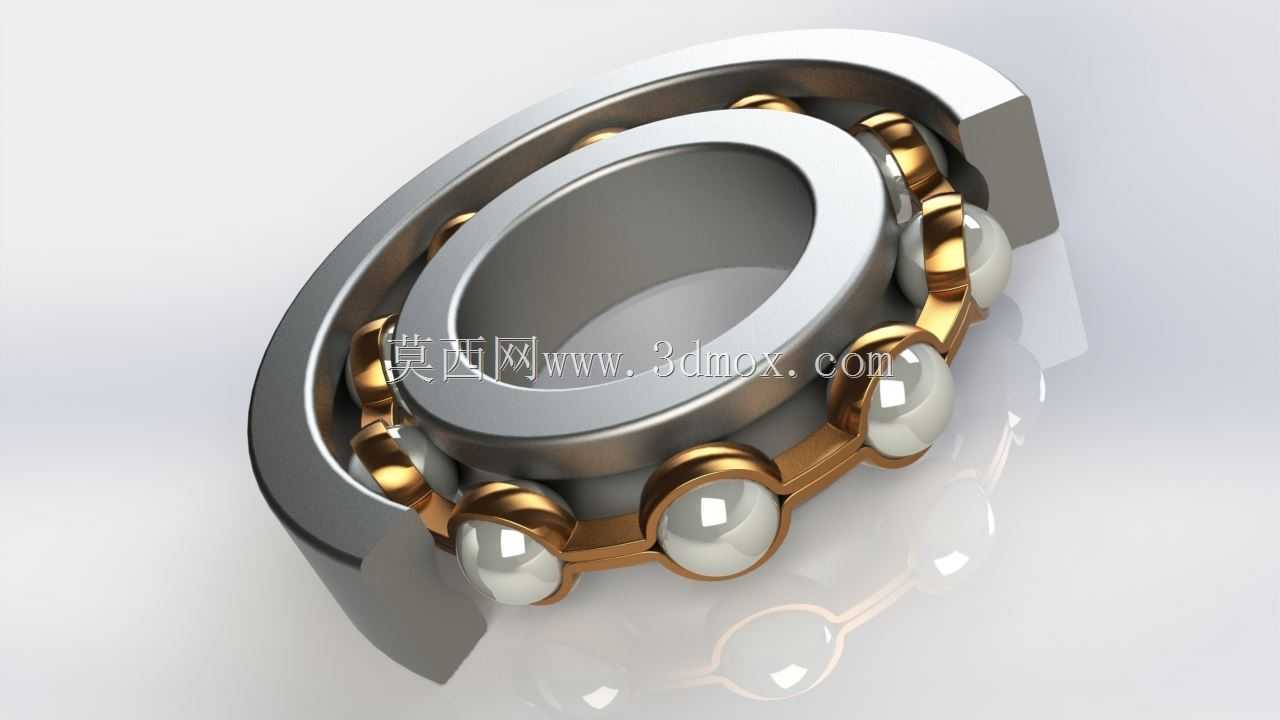

　　从结构设计逻辑来看，这款轴承采用最经典的深沟球构型，内圈与轴颈采用过盈配合安装，外圈则嵌入轴承座或者设备壳体的安装孔内，内外圈之间设计有匹配钢球曲率的滚道，滚道的曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，将每一颗钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生滑动摩擦，同时保证钢球在运转过程中不会出现相互挤压、卡滞的情况，即使在高速运转工况下，也能维持稳定的滚动状态。

　　做三维建模的时候，首先要确定轴承的核心安装边界尺寸，内圈的内径是与轴配合的关键尺寸，公差带需要按照基孔制配合要求选取，保证与轴装配后不会出现相对转动；外圈的外径是与轴承座孔配合的尺寸，公差带按照基轴制匹配，方便装配同时保证外圈不会在座孔内出现周向窜动。轴承的宽度尺寸决定了轴向的安装空间，在做整套设备的结构布局时，需要预留对应的安装位置，同时要考虑轴承内圈高出轴肩、外圈高出座孔挡边的尺寸，方便后续拆卸维护时使用拉马等工具施力，不会因为挡边过高导致拆卸时损伤轴承滚道。

　　实际选型应用时，这类深沟球轴承主要承受径向载荷，也可以在一定范围内承受双向的轴向载荷，当设备的轴系存在少量轴向窜动需求时，这类轴承可以通过自身的内部游隙适配一定的轴向位移，不需要额外增加补偿结构。建模过程中需要注意滚道的圆弧面与钢球球面的相切约束，保证装配后钢球与内外圈滚道的接触点符合设计要求，保持架的兜孔尺寸需要略大于钢球直径，预留出足够的运转间隙，避免钢球在兜孔内出现卡滞。另外，轴承的密封结构如果是开式构型，在实际使用时需要配合润滑脂或者润滑油使用，三维建模时可以预留出注油通道的对应位置，方便后续整套设备的润滑系统设计。

　　在不同的应用场景下，轴承的内部游隙选择也有区别，比如在高温运转的工况下，轴与轴承座的热膨胀量更大，需要选择更大游隙的组别，避免热胀导致轴承抱死；而在高精度旋转的场景下，比如机床主轴部位，则需要选择较小游隙的组别，保证轴系的旋转精度，减少径向跳动量。做三维结构设计时，这些参数对应的结构特征都要在模型上体现出来，比如不同游隙组别对应的滚道位置偏移、密封件的结构形式差异，方便后续做装配干涉检查、运动仿真的时候，能够真实模拟轴承的实际运转状态，避免设计阶段出现尺寸不匹配、安装空间不足的问题。

　　很多新手在建模这类轴承的时候，容易忽略安装倒角的细节，实际上内圈和外圈的两端都设计有标准的安装倒角，一方面是在压装轴承的时候起到导向作用，避免锋利的边角刮伤轴或者座孔的配合面，另一方面也可以去除加工过程中产生的毛刺，避免金属碎屑进入滚道内部造成轴承磨损。另外，轴承的挡边高度也有严格的设计要求，既要保证能够挡住钢球不会从滚道内脱出，又不能过高导致与保持架产生运动干涉，这些细节在三维建模时都需要按照实际的工程尺寸还原，不能只做外观的形似，否则后续做工程图导出或者装配仿真的时候，会出现不符合实际生产要求的问题。
